CAD打断命令是编辑图形时常用的工具，主要用于将对象分割为两部分或删除对象中的一部分，适用于直线、圆弧、圆、多段线等多种二维对象，掌握打断命令的使用方法，能显著提升绘图效率和修改精度，以下从命令启动、操作步骤、实用技巧及注意事项等方面详细说明其用法。
打断命令的启动方式
在CAD中,打断命令可通过以下三种方式启动：
- 功能区操作：切换至“常用”选项卡，在“修改”面板中找到“打断”按钮（图标为半截直线加方块）,单击即可激活命令。

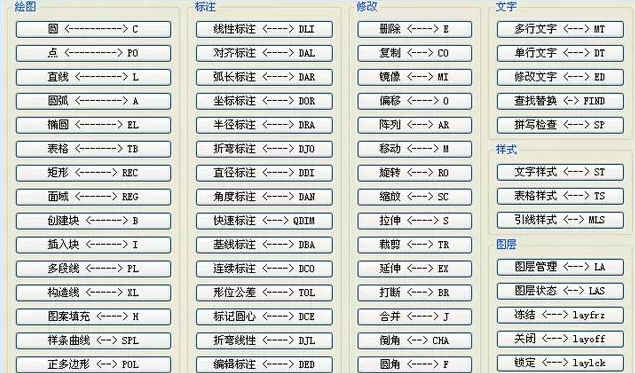

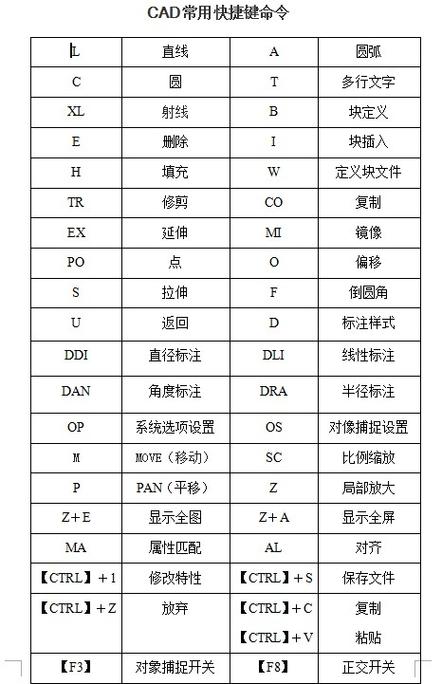

- 命令行输入：在命令行直接输入“BREAK”或快捷键“BR”,按回车键确认。
- 工具栏调用：若使用经典工作空间，可在“修改”工具栏中找到“打断”图标。
打断命令的基本操作步骤
以打断一条直线为例,具体操作流程如下：
- 激活命令：通过上述任一方式启动打断命令。
- 选择对象：命令行提示“选择对象”，此时需先用鼠标点击要打断的对象，注意：点击的位置将作为第一个打断点，若需精确定位,可结合对象捕捉功能。
- 指定打断点：
- 默认模式（两点打断）：选择对象后，命令行提示“指定第二个打断点”，此时点击对象上的另一点，系统将删除这两点之间的部分，若第二点位于对象端点之外,则会删除第一点到端点之间的部分。
- 第一点模式（重新指定打断点）：若不想以点击位置为第一点，可在命令行输入“F”（First），然后分别输入精确的第一点和第二点坐标,实现精准打断。
- 完成操作：按回车键或ESC键退出命令,对象被打断为两部分或删除指定区间。
打断命令的特殊应用场景
-
打断于点：
部分CAD版本（如AutoCAD）提供“打断于点”子命令（图标为直线加一个方块），用于将对象在指定点处分割为两个独立对象，而不删除任何部分，操作时，先选择对象,再指定打断点即可。 -
打断圆或圆弧：
对圆或圆弧使用打断命令时，系统默认按逆时针方向删除两点之间的部分，若第一点为圆的3点钟方向，第二点为9点钟方向,则会删除上半圆弧。
（图片来源网络，侵删） -
打断封闭多段线：
对于封闭的多段线（如多边形），打断后会自动转换为开放多段线，需注意,打断后多段线的起点和终点将不再重合。
打断命令的实用技巧与注意事项
-
结合对象捕捉：

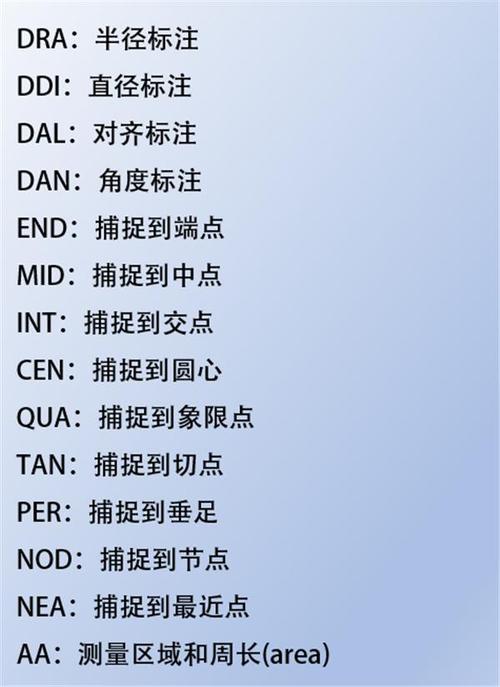

为确保打断点精确，建议开启“端点”“中点”“交点”等对象捕捉模式,避免手动点击产生误差。 -
参数化控制：
在命令行输入“@”可指定相对于第一点的距离，第一点为A，输入“@10”表示第二点在A点沿对象方向10个单位处。 -
批量打断：
若需对多个对象执行相同打断操作，可先使用“选择栏”或“窗交选择”批量选中对象，再启动打断命令,但需注意打断点将基于每个对象的独立选择。
（图片来源网络，侵删） -
常见错误及解决：
- 问题1：打断后对象未分割。
原因：第二点与第一点重合或距离过近。
解决：放大视图后重新指定点，或输入坐标值确保两点有距离。 - 问题2：圆弧方向错误。
原因：未注意圆弧逆时针删除的规则。
解决：调整选择点的顺序，或使用“打断于点”后手动删除多余部分。
- 问题1：打断后对象未分割。
打断命令与其他修改命令的对比
| 命令名称 | 功能特点 | 适用场景 |
|---|---|---|
| 打断（BREAK） | 删除两点之间的部分或分割对象 | 修剪线段、缺口创建 |
| 打断于点（BREAK in point） | 仅分割对象，不删除内容 | 将封闭图形转为开放图形 |
| 修剪（TRIM） | 以其他对象为边界删除部分 | 基于边界精确裁剪 |
| 延伸（EXTEND） | 将对象延伸至指定边界 | 调整对象长度 |
相关问答FAQs
问题1：如何使用打断命令将圆分割为圆弧？
解答：首先启动打断命令，选择圆作为对象，然后指定圆上的两点（如0度和90度位置），系统会自动删除这两点之间的逆时针圆弧，剩余部分即为圆弧，若需保留特定部分，可调整两点顺序或使用“打断于点”后手动删除不需要的弧段。
问题2：打断命令是否可以用于三维对象？
解答：打断命令主要用于二维对象，如直线、圆弧、多段线等，对于三维对象（如三维多段线、曲面），需使用“打断于点”或“分割”命令（SLICE），但功能有所不同，三维分割需通过平面或曲面作为切割工具,而打断命令在三维空间中仅支持二维对象的编辑。
