在CAD软件中,两条直线相交的操作看似简单，但结合不同的命令和场景，其实有多种实现方式和技巧，无论是快速绘制交点、延伸相交，还是通过命令精确生成交点对象，掌握这些方法能大幅提升绘图效率，以下将详细解析CAD中与两条直线相交相关的命令、操作步骤及注意事项。

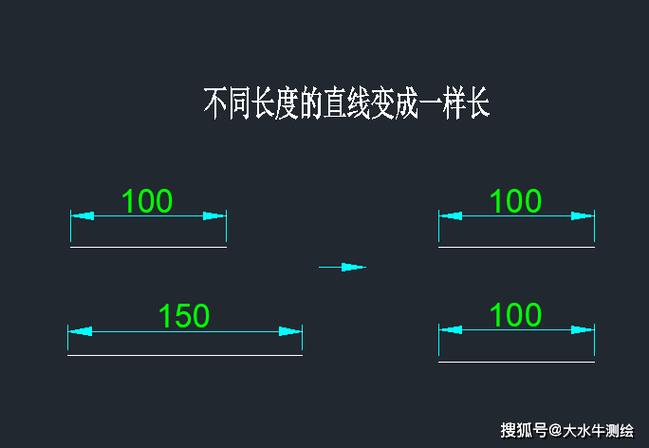

（图片来源网络，侵删）
基础相交操作：手动绘制与对象捕捉
在CAD中,最直接的相交方式是通过“对象捕捉”功能手动绘制交点，具体步骤如下：
- 启用对象捕捉：确保状态栏的“对象捕捉”已开启（或按F3键切换），右键点击“对象捕捉”选择“设置”，勾选“交点”选项。
- 绘制相交直线：使用“直线”（LINE）命令绘制两条直线，移动光标至交点位置，系统会自动捕捉并显示交点标记，此时单击即可确定交点位置。
- 标注交点：若需标注交点坐标，可使用“点”（POINT）命令，结合“节点”捕捉模式在交点处生成点对象，再通过“坐标标注”功能标注位置。
这种方法适用于直观绘图,但缺点是无法直接生成交点对象，需手动操作。
自动生成交点命令：INTERSECT
若需要将两条直线的交点生成一个独立的点对象,可使用“INTERSECT”命令，该命令属于“实体编辑”工具集，适用于二维和三维对象。
操作步骤：
- 输入命令“INTERSECT”或通过菜单栏“修改”→“实体编辑”→“交集”（部分版本需先输入“GROUP”将两条直线编组）。
- 依次选择两条直线,按回车键后，系统会自动生成它们的交点，并创建为一个独立的点对象。
注意事项：

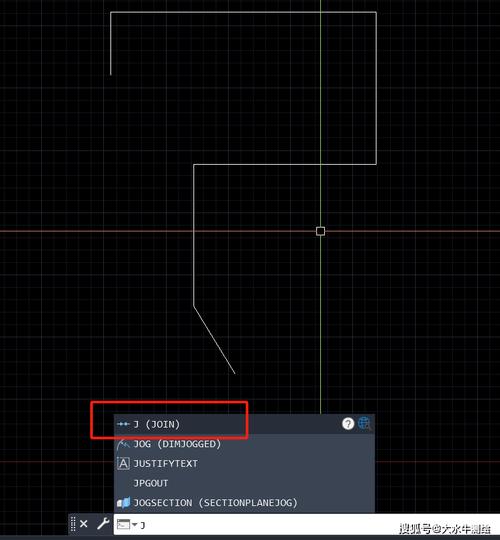

（图片来源网络，侵删）
- 此命令要求两条直线必须实际相交（非平行或延长线不相交），否则会提示“未找到交集”。
- 对于未相交但需要延长相交的直线,需先使用“延伸”（EXTEND）命令调整位置。
延长至相交命令：EXTEND与FILLET
若两条直线未相交但需要延长后相交,可通过“延伸”或“圆角”命令实现。
使用EXTEND命令
- 输入“EXTEND”命令，选择边界对象（如其中一条直线），再选择要延伸的对象（另一条直线），系统会自动将其延伸至边界线相交。
- 技巧：按住Shift键可切换为“修剪”模式，快速修剪多余部分。
使用FILLET命令（零半径圆角）
- 输入“FILLET”命令，输入半径“R”并设置为“0”。
- 依次选择两条未相交的直线,系统会自动将其延伸至相交，并形成一个尖角交点。
适用场景：
- EXTEND适用于任意角度的延伸；
- FILLET（零半径）适用于需要快速形成尖角相交的情况，但会改变直线原始长度。
查询交点坐标：ID命令
若仅需获取交点的坐标信息而不生成点对象,可使用“ID”命令：
输入“ID”命令，光标移动至交点处，系统会自动捕捉并显示该点的X、Y、Z坐标（二维绘图中Z坐标为0）。

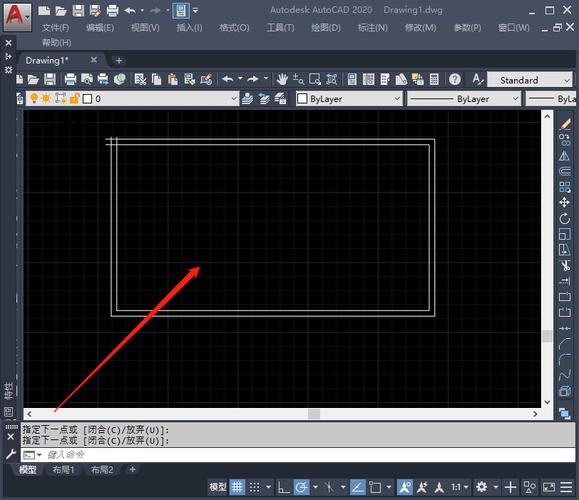

（图片来源网络，侵删）
特殊情况处理：平行线与延长线相交
- 平行线：平行线无实际交点，但可通过“构造线”（XLINE）命令绘制一条与平行线方向垂直的线，模拟“无穷远交点”方向。
- 延长线相交：若两条直线延长后相交，但实际未相交，可先使用“延长”命令使其相交，再使用INTERSECT生成交点对象。
命令对比与效率建议
| 命令/方法 | 功能特点 | 适用场景 | 效率 |
|---|---|---|---|
| 手动捕捉交点 | 直观，无需额外命令 | 快速绘图，临时标注 | 中 |
| INTERSECT | 生成独立交点对象 | 需要交点作为后续操作对象 | 高 |
| EXTEND | 延长直线至相交 | 调整未相交直线的位置 | 中 |
| FILLET（R=0） | 快速形成尖角相交 | 需要精确角度且改变直线长度 | 高 |
| ID | 仅查询坐标，不生成对象 | 获取交点数据，用于标注或计算 | 低 |
效率建议：
- 需频繁生成交点时,优先使用INTERSECT命令；
- 需调整直线位置时,结合EXTEND和FILLET命令可减少操作步骤；
- 绘图前确保“对象捕捉”设置正确，避免手动捕捉误差。
相关问答FAQs
Q1：为什么使用INTERSECT命令时提示“未找到交集”？
A：通常是因为两条直线未实际相交（如平行或距离过远），或直线位于不同图层/被锁定，解决方法：先检查直线是否相交，若未相交可先用EXTEND命令调整位置，确保两条直线有明确的交点后再执行INTERSECT。
Q2：如何快速绘制多条直线并批量生成它们的交点？
A：可使用“阵列”（ARRAY）命令生成多条平行线或放射状直线，然后通过“INTERSECT”命令配合“选择栏”（窗交选择）批量选择所有直线，系统会自动生成所有交点，对于规则排列的直线，还可结合“块”（BLOCK）定义交点样式，通过“块参照”快速插入交点对象。
