在CAD软件操作中,修剪（TRIM）命令是最基础且高频使用的工具之一，主要用于按照其他对象的边界精确地修剪多余线段，从而实现图形的精准编辑，掌握修剪命令的快捷键及使用技巧，能显著提升绘图效率，以下是关于CAD修剪快捷命令的详细解析，包括命令调用方式、操作步骤、实用技巧及注意事项。
修剪命令的快捷键与调用方式
CAD中修剪命令的快捷键为TR（全称TRIM），调用该命令主要有三种方式：
- 键盘输入：在命令行直接输入
TR后按回车键（部分版本需连续按两次回车键确认）。 - 功能区面板：在“常用”选项卡下的“修改”面板中，找到“修剪”按钮（图标为剪刀形）并单击。
- 命令行搜索：在命令行输入
TRIM或简化命令TR，按回车键执行。
不同CAD版本（如AutoCAD、浩辰CAD等）的操作逻辑基本一致，快捷键均为TR，但部分旧版软件可能需要通过菜单栏“修改”→“修剪”路径调用，建议优先使用快捷键提升操作速度。
修剪命令的基本操作步骤
修剪命令的核心是“先选边界，再选对象”，具体步骤如下：
- 执行命令：输入
TR并按回车键，命令行提示“选择对象”或“选择剪切边...”。 - 选择边界：直接按回车键（选择所有对象作为边界），或手动选择需要作为修剪基准的线段、圆弧等对象（可框选或多选）。
- 修剪对象：选择要修剪的多余部分，被点击的对象将以边界为基准被删除。
- 退出命令：按回车键或空格键结束操作，或右键选择“确认”。
示例：若需将两条相交直线中的一条超出部分修剪掉，操作流程为：输入TR→回车→选择另一条直线作为边界→回车→点击需要删除的线段部分即可。
修剪命令的高级技巧与扩展功能
-
栏选（F）与窗交（C）
- 在选择修剪对象时,输入
F（栏选）可绘制连续直线，快速选中所有与直线相交的对象；输入C（窗交）可通过交叉窗口框选对象，适合批量修剪复杂图形。 - 操作示例：输入
TR→回车→输入F→绘制跨越目标线段的直线→回车完成修剪。
- 在选择修剪对象时,输入
-
投影（P）与边（E）选项
- 投影（P）：用于三维修剪，可选择“无”（仅修剪同一平面对象）、“用户坐标系”（UCS）或“视图”按视图方向修剪。
- 边（E）：控制是否延伸边界，选择“延伸”时，即使边界与对象不相交也可修剪；选择“不延伸”时，仅修剪与边界实际相交的部分。
-
快速修剪（Shift键）
修剪过程中按住Shift键，可将“修剪”模式切换为“延伸”模式，点击对象可使其延伸至边界，无需退出命令即可切换功能。 -
块与多段线的修剪
修剪命令支持对块（BLOCK）和多段线（PLINE）的编辑，但需先使用EXPLODE命令分解块，或确保多段线未被整体锁定。

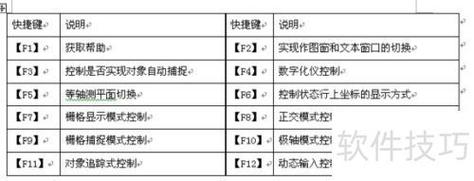

（图片来源网络，侵删）
常见问题与注意事项
-
修剪失败的可能原因
- 边界对象与被修剪对象未实际相交且未开启“延伸”模式；
- 对象所在图层被冻结或锁定；
- 选择了不支持的图元类型（如文本、标注等，需先分解）。
-
修剪命令的替代方案
- 对于简单修剪,可使用
EXTEND（延伸）命令配合Shift键反向操作； - 复杂图形修剪时,结合
BREAK（打断）命令分段处理更精准。
- 对于简单修剪,可使用

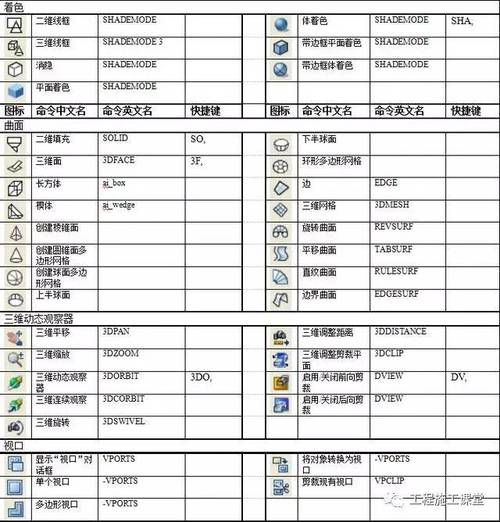

修剪命令与其他修改命令的对比
| 命令 | 功能 | 适用场景 | 快捷键 |
|---|---|---|---|
| TRIM | 按边界删除多余部分 | 精确裁剪线段、圆弧等 | TR |
| EXTEND | 将对象延伸至指定边界 | 补全线段长度 | EX |
| BREAK | 在两点间打断对象 | 删除线段中间部分 | BR |
| FILLET | 用圆弧连接两对象 | 倒角或圆角过渡 | F |
相关问答FAQs
Q1：修剪时提示“未找到有效的边”，如何解决？
A：通常是因为未选择边界对象或边界与被修剪对象无交点，解决方法：① 确保先选择边界对象再回车；② 输入E选择“延伸”模式，或调整对象位置使其相交；③ 检查对象是否被分解或图层状态正常。
Q2：如何快速修剪图形中所有重叠线段？
