在CAD软件操作中,修剪命令（TRIM）是最基础且高频使用的工具之一，它能够通过选定的剪切边界精确裁剪多余的对象，实现图形的精准编辑，掌握其快捷键及操作逻辑，能显著提升绘图效率，本文将详细解析CAD修剪命令的快捷键用法、操作步骤、实用技巧及注意事项，帮助用户从基础到进阶全面掌握该功能。

（图片来源网络，侵删）

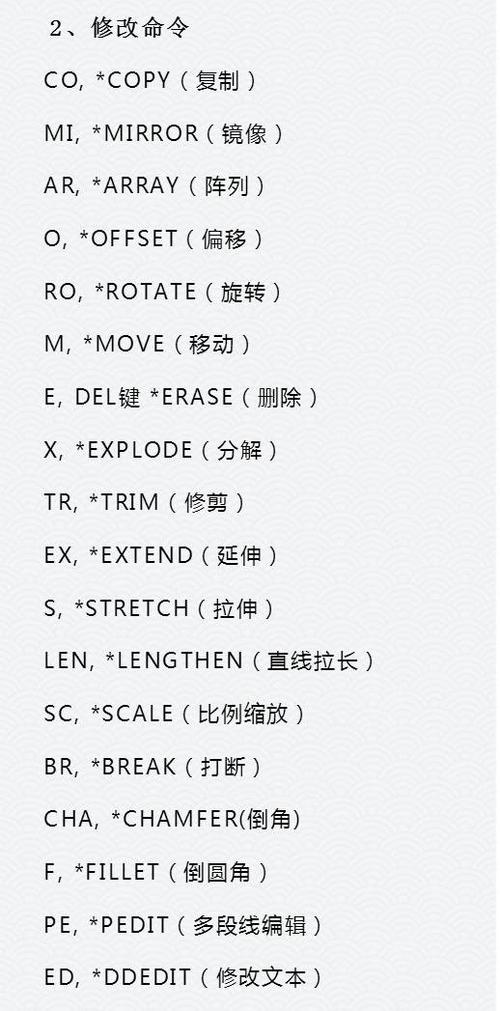

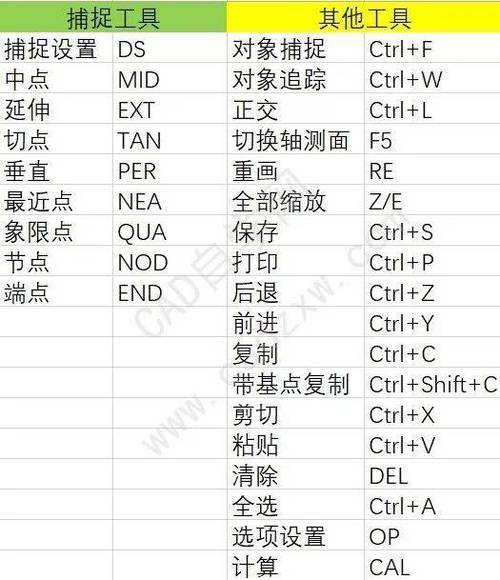

修剪命令快捷键基础

在主流CAD软件（如AutoCAD、浩辰CAD等）中，修剪命令的默认快捷键为 TR（不区分大小写），用户可通过以下方式调用：

调用命令后,命令行会提示“选择对象或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，此时需先选择剪切边界，再选择要修剪的对象。

以修剪两条相交直线中的多余部分为例：

步骤1：输入 TR 并回车，启动修剪命令；
步骤2：命令行提示“选择对象或 <全部选择>”，此时需选择作为剪切边界的对象（例如选择其中一条直线），按回车键确认；
步骤3：命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象”，点击需要删除的直线部分（即另一条直线的多余段），被点击的部分会被自动裁剪；
步骤4：继续选择其他需修剪的对象，或按回车键结束命令。

注意：若未选择剪切边界直接回车，系统会自动选择所有对象作为边界（“全部选择”模式），适用于边界明确的全局修剪场景。

（图片来源网络，侵删）

修剪命令的选项参数可扩展其功能,满足复杂编辑需求，各参数含义及用法如下表所示：

选项参数	全称	功能说明	操作示例
栏选(F)	Fence	通过绘制一条开放的多段线作为选择栏，所有与选择栏相交的对象都会被修剪	输入 `F`，绘制一条穿过多个需修剪对象的直线，按回车键即可批量修剪
窗交(C)	Crossing	使用交叉窗口选择对象，仅完全位于窗口内或与窗口边界相交的对象作为修剪目标	输入 `C`，拖拽鼠标绘制一个矩形区域，区域内及与边界相交的对象会被选中
投影(P)	Project	设置修剪对象的投影方式，用于三维绘图中的空间修剪	输入 `P`，可选择“无”（仅修剪与边界共面的对象）、“用户坐标系”（UCS投影）或“视图”（沿视线方向投影）
边(E)	Edge	控制是否延伸修剪边界，包括“延伸”和“不延伸”两种模式	输入 `E`，选择“延伸”时，即使边界对象未与修剪对象相交，也可延伸修剪；选择“不延伸”时，仅修剪实际相交部分
删除(R)	Delete	修剪完成后直接删除选定的对象，无需退出命令	输入 `R`，选择要删除的对象，按回车键后对象被删除，仍可继续修剪操作
放弃(U)	Undo	撤销上一步修剪操作	输入 `U`，可逐步回退至修剪前的状态

修剪对象无法选中
- 原因：① 剪切边界未与修剪对象实际相交（且“边(E)”选项设置为“不延伸”）；② 对象所在图层被冻结或锁定；③ 选择集过滤设置错误（如过滤了直线对象）。
- 解决：检查“边(E)”选项是否为“延伸”；确认图层状态；输入 SELECT 命令，使用“所有”选项全选对象，排查是否有隐藏障碍。
修剪后留下多余线条
- 原因：边界选择不完整，或未使用“栏选(F)”覆盖所有需修剪的区域。
- 解决：重新调用修剪命令，使用“窗交(C)”框选所有边界对象，确保无遗漏；对于复杂图形，可分多次修剪，逐步细化。
