在CAD软件中，块裁剪命令（BLOCKCLIP）是一个高效编辑工具，主要用于修改外部参照或图块的显示范围，通过裁剪边界隐藏不需要的部分，从而简化图形显示并提高绘图效率，该命令广泛应用于大型项目图纸管理，例如在建筑总平面图中裁剪掉不需要的周边建筑，或在机械装配图中隐藏内部细节以突出关键部件，以下从命令功能、操作步骤、应用场景及注意事项等方面展开详细说明。

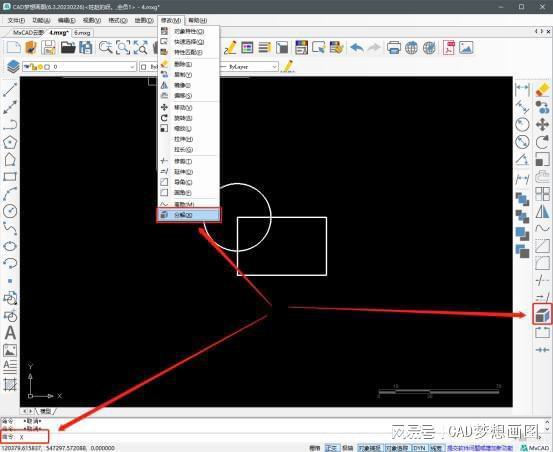

（图片来源网络，侵删）
命令功能与优势
块裁剪命令的核心作用是为块或外部参照定义裁剪边界，边界可以是矩形、多边形或自定义闭合曲线，裁剪后块仅显示边界内的部分，未被包含的区域将被暂时隐藏，与分解块后手动删除对象相比，块裁剪的优势在于：
- 非破坏性编辑：不改变块内部实际数据，仅控制显示效果，可随时通过“裁剪”选项取消裁剪恢复原状。
- 提升性能：复杂块经裁剪后，软件仅渲染可见部分，减少重载时间。
- 灵活控制：支持动态调整边界,例如通过夹点编辑矩形顶点或重新定义多边形顶点。
操作步骤详解
以AutoCAD为例，块裁剪命令的操作流程如下：
-
启动命令：
- 输入命令
BLOCKCLIP并按回车键，或在“插入”选项卡中找到“参照”面板，点击“裁剪”按钮。 - 选择需要裁剪的块或外部参照对象，按回车键确认。
- 输入命令
-
定义裁剪边界：

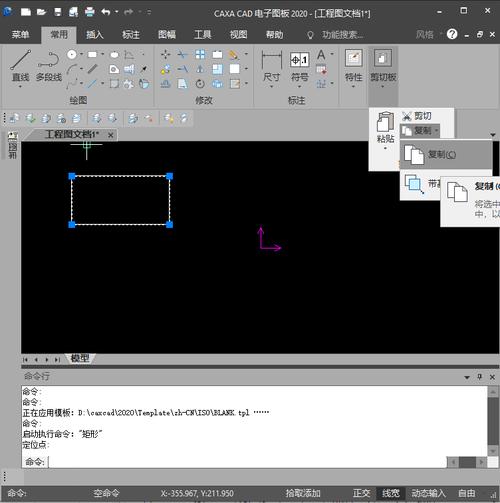

（图片来源网络，侵删）- 命令行提示“输入选项 [开(ON)/关(OFF)/裁剪深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>：”，默认选择“新建边界”。
- 选择边界类型：

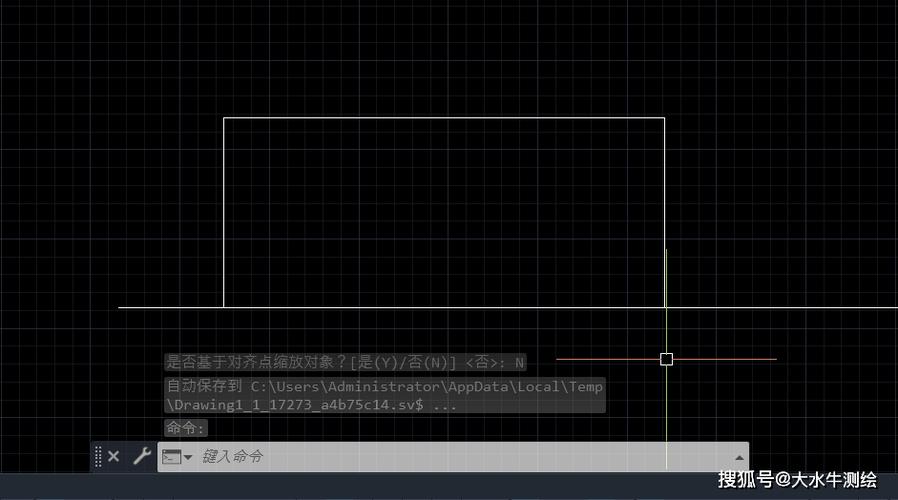

- 矩形边界：输入
R，指定两个对角点生成矩形裁剪区域。 - 多边形边界：输入
P，通过连续点击多个顶点定义不规则多边形，需闭合多边形。 - 反向裁剪：输入
I，仅显示边界外的部分（需先启用裁剪）。
- 矩形边界：输入
-
调整裁剪选项：
- 开(ON)/关(OFF)：控制裁剪效果的启用或禁用。
- 裁剪深度(C)：设置三维视图中沿Z轴方向的裁剪范围，适用于立体块。
- 生成多段线(P)：将裁剪边界转换为多段线对象，便于后续编辑。
-
编辑裁剪边界：
- 选中已裁剪的块，右键选择“参照编辑”或直接使用夹点：
- 矩形边界可通过拖动四个角点调整大小。
- 多边形边界需双击进入块编辑界面，修改多段线顶点后保存更改。
- 选中已裁剪的块，右键选择“参照编辑”或直接使用夹点：
应用场景与示例
| 场景类型 | 应用案例 | 操作要点 |
|---|---|---|
| 建筑图纸 | 裁剪总平面图中周边无关建筑，突出核心区域。 | 使用多边形边界沿建筑轮廓精确裁剪，避免遗漏细节。 |
| 机械装配图 | 隐藏复杂内部结构，仅显示外部轮廓或关键部件。 | 结合“裁剪深度”选项，在剖视图中裁剪掉特定层级零件。 |
| 管线布局图 | 裁剪重叠管线，仅显示上层或需要标注的部分。 | 通过反向裁剪(I)选项隐藏下层管线，保持图纸清晰。 |
注意事项
- 裁剪边界限制：边界必须为闭合图形，且不能与块内部对象相交，若边界定义无效，命令行会提示“无效边界”。
- 嵌套块处理：若块内部包含其他嵌套块，裁剪操作将作用于整个嵌套结构，无法单独裁剪子块。
- 打印与输出：裁剪效果仅在模型空间和布局视口中有效，打印时会按显示状态输出，需确认无误后打印。
- 版本兼容性：低版本CAD（如AutoCAD 2015之前）可能不支持“生成多段线”选项,建议提前检查文件格式兼容性。
相关问答FAQs
Q1：块裁剪后如何恢复块的完整显示？
A1：选中已裁剪的块，输入BLOCKCLIP命令，在选项中选择“关(OFF)”，按回车键即可取消裁剪效果，若需永久删除裁剪边界，可选择“删除(D)”选项。
Q2：块裁剪边界是否可以编辑为曲线（如圆弧或样条曲线）？
A2：默认情况下，BLOCKCLIP仅支持矩形和多边形边界，若需曲线边界，可通过“生成多段线(P)”选项将裁剪边界转为多段线，然后在块编辑界面使用“PEDIT”命令将其拟合为曲线，但需注意，曲线边界可能导致裁剪区域计算复杂,影响性能。
