在CAD软件中,延长直线命令是一项基础且高频使用的工具，主要用于将选定的直线、多段线、构造线等对象延伸至指定的边界对象上，从而快速完成图形的编辑和修改，无论是建筑工程中的轴线延伸，还是机械设计中的零件轮廓调整，该命令都能显著提升绘图效率，以下将从命令调用方式、操作步骤、参数设置、注意事项及实际应用场景等方面进行详细说明。

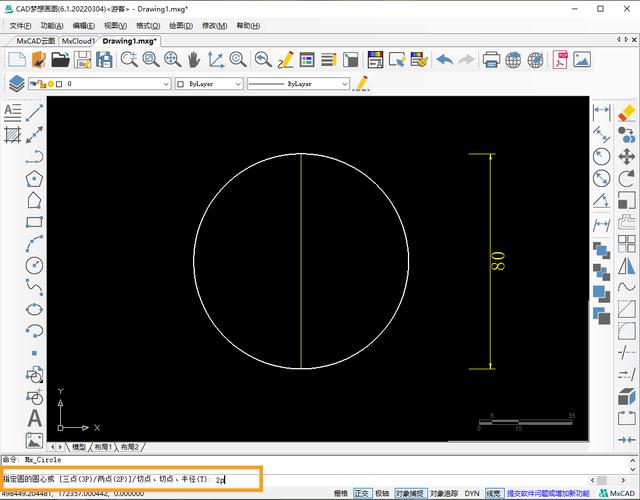

（图片来源网络，侵删）
命令的调用方式
延长直线命令的调用主要有以下四种途径,用户可根据操作习惯选择：

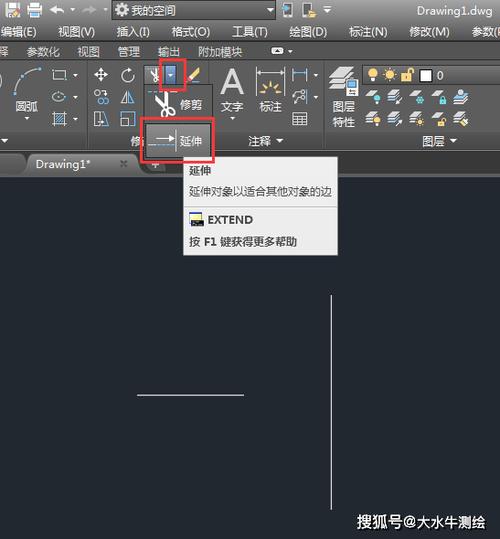

- 功能区面板：在“常用”选项卡下的“修改”面板中，找到“延伸”按钮（图标通常为一条直线指向一个方框，形如“→┐”），单击即可激活命令。
- 命令行输入：在CAD命令行中直接输入
EXTEND（快捷键为EX），按回车键确认，这是最快捷的方式，尤其适合习惯键盘操作的用户。 - 工具栏：在经典工作空间的“修改”工具栏中，找到“延伸”图标并单击。
- 快捷菜单：选中对象后右键，在弹出的菜单中选择“延伸”选项（部分版本可能需要自定义添加该功能）。
操作步骤详解
延长直线的操作流程可分为“选择边界”和“选择要延伸的对象”两大核心步骤，具体操作如下：
- 激活命令：通过上述任一方式调用
EXTEND命令，此时命令行提示：“当前设置：投影=UCS，边=无 选择边界的边... 选择对象或 <全部选择>：”。 - 选择边界对象：边界对象是指作为延伸终止位置的参考线，可以是直线、圆弧、椭圆、多段线等，用户需根据提示选择一个或多个边界对象，按回车键确认，若直接按回车键，则系统自动选择当前视口中的所有对象作为边界。
- 设置延伸模式（可选）：在选择边界前，可通过命令行参数调整延伸行为：
- 投影（Project）：用于三维绘图时设置投影方式，包括“无”（实际延伸）、“UCS”（在XY平面投影延伸）、“视图”（沿视线方向投影延伸），默认为“UCS”。
- 边（Edge）：控制是否延伸到隐含边界，选择“延伸”时，若边界对象未与延伸对象直接相交，系统会自动延伸边界以实现相交；选择“无”时，仅当边界与延伸对象实际相交时才执行延伸，默认为“无”。

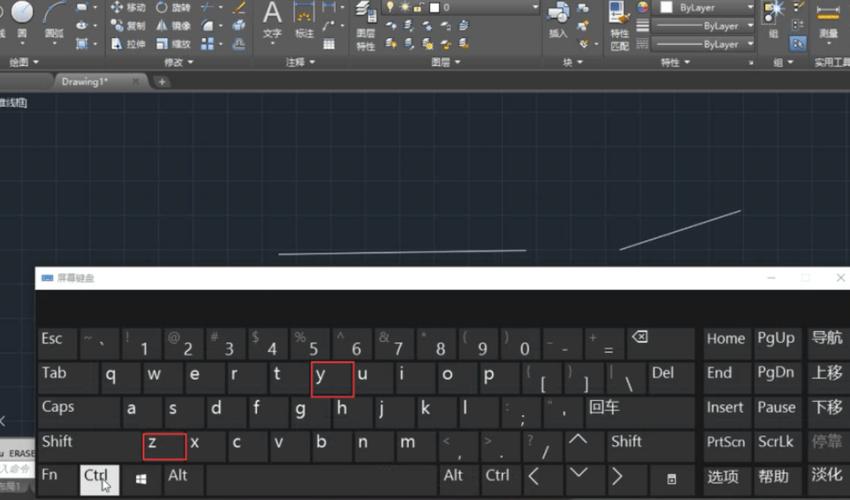

- 选择要延伸的对象：完成边界选择后，命令行提示：“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”，此时单击需要延伸的直线对象，系统会将其自动延伸至最近的边界，若需延伸多条直线，可连续选择；若需取消上一步操作，输入
U并回车。 - 结束命令：完成所有延伸操作后，按回车键或空格键退出命令。
参数设置与高级技巧
- 栏选（F）与窗交（C）：当需要批量选择延伸对象时，可使用“栏选”（输入
F后绘制折线）或“窗交”（输入C后绘制矩形窗口）方式，提高选择效率。 - Shift键切换修剪功能：在选择延伸对象时按住
Shift键，可将EXTEND命令临时切换为TRIM命令，用于修剪超出边界的部分。 - 多段线延伸特性：若延伸对象为多段线，系统会以整体为单位进行延伸，而不会打断其顶点顺序，若需单独延伸多段线的某一段，需先将其分解为直线。
- 边界对象为圆或弧：当边界为圆或圆弧时，延伸对象会延伸至边界与圆的切点位置；若边界为椭圆，则延伸至椭圆边缘。
常见问题与注意事项
- 边界与延伸对象未相交：若边界对象与延伸对象实际不相交，需确保“边”参数设置为“延伸”（命令行输入
E后选择“延伸”），否则系统会提示“无法延伸该对象”。 - 块或参照对象的延伸限制：块、外部参照等复合对象无法直接作为延伸对象或边界，需先将其分解。
- 图层与线型影响：延伸对象的图层和线型不会因延伸操作改变，但若边界对象处于关闭或冻结图层，延伸操作可能无法正常执行。
- 动态输入模式干扰：在使用动态输入时，部分版本的CAD可能会在延伸过程中显示错误的角度或长度提示，建议关闭动态输入功能以确保操作准确性。
实际应用场景举例
| 应用场景 | 操作要点 |
|---|---|
| 建筑轴线延伸 | 将墙体轴线延伸至总尺寸线边界，选择总尺寸线为边界，依次点击各轴线完成延伸。 |
| 机械零件倒角 | 对未相交的轮廓线进行延伸，使其形成封闭区域，便于后续倒角或填充操作。 |
| 道路中线调整 | 道路中线与交叉口边界不重合时，以交叉口边界为参考，延伸中线至交点位置。 |
相关问答FAQs
问题1：为什么延伸命令提示“对象未与边界相交，无法延伸”？
解答：通常是因为“边”参数设置为“无”，而边界对象与延伸对象实际未相交，解决方法是在选择边界前，命令行输入E，选择“延伸”模式，或确保边界与延伸对象存在直接或间接的交点。
问题2：如何将多条直线快速延伸至同一边界？
解答：首先激活EXTEND命令，选择单一边界对象后，在提示“选择要延伸的对象”时，输入F启用栏选，绘制一条跨越所有待延伸直线的折线，系统会自动将折线穿过的所有直线延伸至边界，无需逐个选择。
