在CAD软件中,块修剪命令（TRIM）是编辑块属性和几何形状的重要工具，主要用于修剪或延伸块中的对象，使其与其他对象精确相交或对齐，与普通对象的修剪不同，块的修剪需要考虑块的定义属性、嵌套层级以及编辑后的更新方式，因此操作时需结合特定技巧才能实现高效、准确的编辑效果。
块修剪命令的基本原理
块修剪命令的核心功能是通过修剪边界（cutting edge）来截断块内部或与块相交的对象，在CAD中，块（BLOCK）是一个整体对象，直接修剪时可能无法单独编辑其内部的几何线条，需先将块“分解”（EXPLODE）或使用“块编辑器”（BLOCK EDITOR）进入块定义环境，才能对块内部元素进行修剪操作，若需修剪一个矩形块内的多余线条，需先分解块，再使用TRIM命令选择边界和要修剪的对象。
块修剪的操作步骤
-
分解块（可选）
若需直接编辑块内部的几何形状，可通过命令行输入EXPLODE，选择块对象将其分解为独立元素，分解后，块中的线条、圆弧等对象可单独修剪，但会失去块的动态属性（如块参照的整体性）。
注意：分解块可能导致块定义与参照分离，若需保留块属性，建议使用块编辑器（BEDIT命令）。 -
进入块编辑器
输入BEDIT命令，选择要编辑的块，进入块定义环境，在此环境中，可像编辑普通对象一样使用TRIM命令，修改完成后保存块定义，所有块参照将同步更新。 -
执行修剪命令

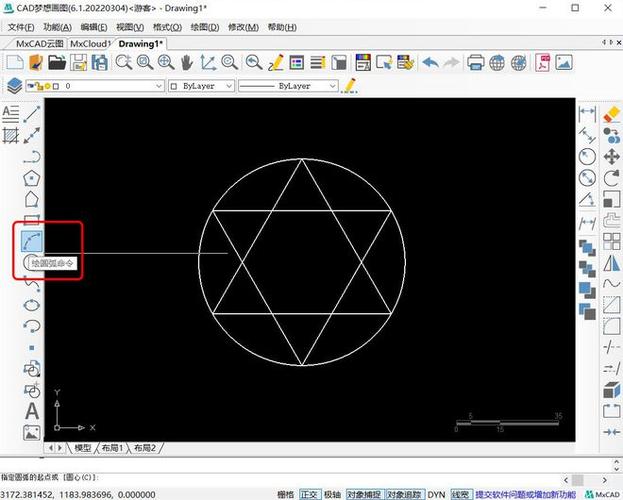

（图片来源网络，侵删）- 激活TRIM命令：输入
TRIM或点击“修改”工具栏中的修剪图标。 - 选择修剪边界：提示“选择对象或 <选择全部>”时，选择作为修剪边界的对象（可以是块内部线条或外部参照对象）。

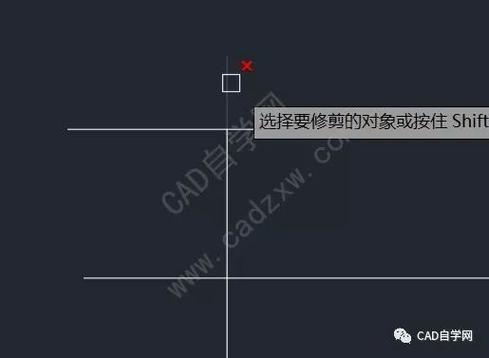

- 选择要修剪的对象：边界选择完成后，点击需要修剪的块内部对象，系统将自动截断超出边界的部分。
示例：若一个块内有一条直线延伸至矩形边界外，可先选择矩形边作为修剪边界，再点击直线超出部分完成修剪。
- 激活TRIM命令：输入
-
嵌套块的修剪处理
若块中包含嵌套块（块中又包含其他块），需逐级分解或进入嵌套块的编辑环境，修剪一个包含“螺栓块”的“装配块”时，需先分解“装配块”，再分解“螺栓块”，才能修剪其内部的螺纹线条。
块修剪的高级技巧
-
使用“投影”选项
在修剪复杂块时，可通过TRIM命令的“投影（P）”选项设置修剪方式：- 无投影（N）：仅修剪与边界在同一平面的对象。
- 投影到平面（U）：将三维块投影到平面后修剪。
- 视图投影（V）：按当前视图方向修剪。
适用场景：修剪三维机械零件块时，需选择“视图投影”以确保修剪精度。
-
“栏选”与“窗交”模式
当需修剪块内多个对象时，可使用“栏选（F）”或“窗交（C）”模式快速选择目标，输入TRIM后选择边界，再输入F，绘制一条穿过多个待修剪对象的线条，即可一次性完成修剪。

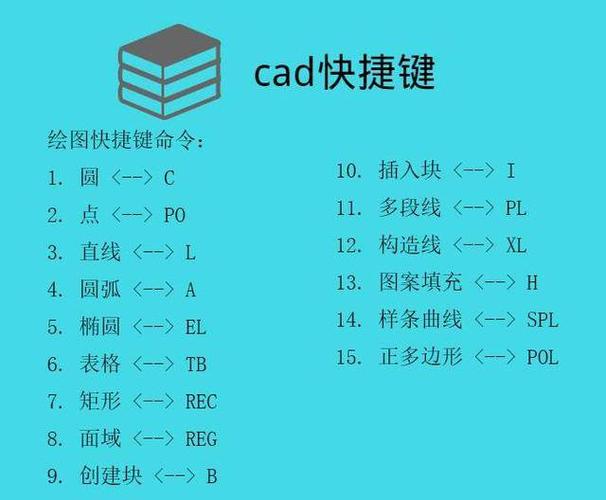

（图片来源网络，侵删） -
修剪后的块更新
若在块编辑器中修剪对象并保存，所有块参照将自动更新，若分解后修剪，需重新定义块（BLOCK命令）才能同步更新其他参照。
常见问题与注意事项
| 问题场景 | 解决方法 |
|---|---|
| 修剪时提示“未找到有效的边界” | 检查边界对象是否与块相交，或使用“选择全部（ |
| 分解块后修剪无法生效 | 确认分解后的对象未被锁定或冻结，检查图层设置是否可见。 |
| 块修剪后其他参照未更新 | 若在块外直接修剪，需重新定义块；若在块编辑器中修剪，检查是否保存修改。 |
相关问答FAQs
Q1：为什么使用TRIM命令修剪块时提示“必须选择要修剪的对象”？
A：该提示通常是因为未正确选择修剪边界，需先选择边界对象（如块的边线或外部参照），再选择要修剪的块内部对象，若块未被分解，需先进入块编辑器或分解块才能修剪内部元素。
Q2：如何在修剪块的同时保留块的动态属性（如拉伸、旋转等）？
A：避免直接分解块，应使用块编辑器（BEDIT命令）进入块定义环境，在内部执行修剪操作并保存，这样既能修改几何形状，又能保留块的动态属性，所有块参照将同步更新修改后的结果。
