CAD造型命令是计算机辅助设计软件中用于创建、编辑和修改三维模型的核心工具，它们通过参数化操作和几何运算，帮助设计师高效地将抽象概念转化为精确的数字模型，无论是机械零件、建筑结构还是工业产品，造型命令都是实现设计意图的关键手段，以下将从基础命令、进阶技巧、应用场景及注意事项等方面,详细解析CAD造型命令的功能与使用方法。

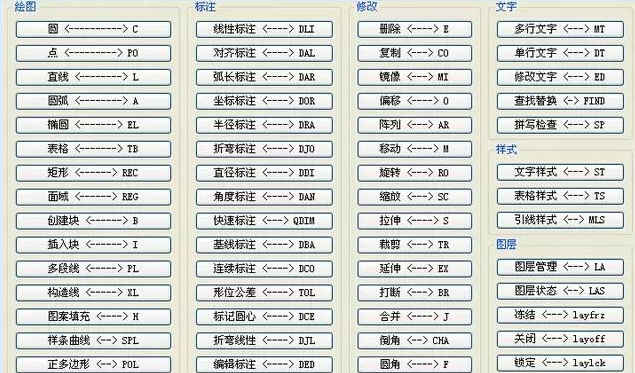

在CAD软件中，造型命令通常分为三类：基础建模命令、编辑修改命令和高级曲面命令，基础建模命令包括拉伸、旋转、扫掠、放样等，它们通过二维草图生成三维实体，拉伸命令可将闭合的二维轮廓沿指定方向延伸形成三维模型，适用于创建棱柱、阶梯轴等规则零件；旋转命令则使二维草图绕轴线旋转生成回转体，常用于设计瓶身、轮毂等对称结构，扫掠命令通过沿路径引导截面形状，生成复杂管道或弹簧模型；放样命令则允许在多个截面之间平滑过渡，适用于创建飞机机翼或汽车外壳等流线型部件，这些命令的共同点是依赖精确的二维草图,因此草图的尺寸约束和几何关系直接影响三维模型的准确性。
编辑修改命令是对已生成模型进行优化的关键工具，包括布尔运算、圆角、倒角、抽壳等，布尔运算通过并集、差集、交集的组合，实现多个模型的合并、切割或重叠部分提取，在机械设计中，差集运算可用于在基座上钻孔或开槽；并集运算则将分散的零件整合为一个整体，圆角和倒角命令能有效改善模型的应力集中问题，圆角通过指定半径平滑棱角，倒角则通过距离或角度参数生成斜面过渡，抽壳命令可移除模型内部材料，形成薄壁结构，常用于塑料外壳或容器设计，阵列、镜像、缩放等命令能快速生成重复或对称结构，显著提升建模效率，矩形阵列可一次性创建多个均匀分布的孔洞,而镜像命令则能快速生成对称的零件副本。
高级曲面命令适用于复杂曲面的创建与编辑，如边界曲面、曲面修剪、合并和偏移等，边界曲面通过定义四条边界曲线生成平滑曲面，适合设计自由形态的产品；曲面修剪则利用曲线或曲面切割多余部分，实现精细化调整，在汽车或消费电子产品设计中，曲面合并命令可将多个独立曲面无缝连接，而偏移命令则能生成与原始曲面等距的平行曲面，用于创建分型面或加强筋，高级曲面命令通常需要配合曲线编辑工具，如控制点调整或曲率梳分析,以确保曲面的光顺度和连续性。

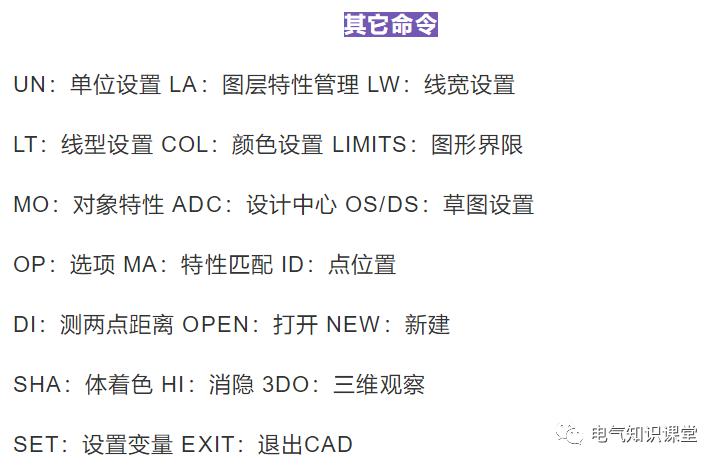

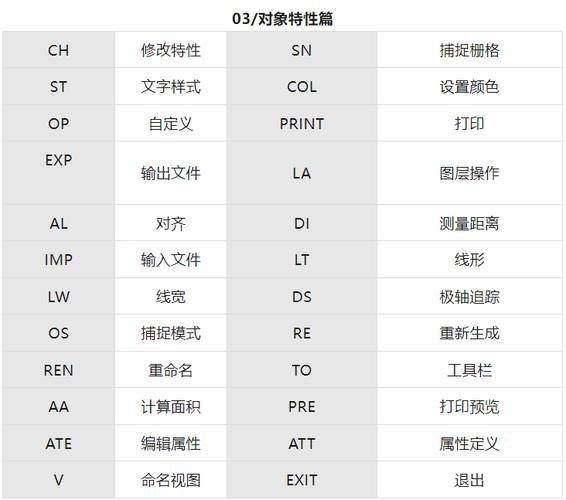

在使用CAD造型命令时，需遵循一定的操作逻辑和技巧，草图设计应遵循“全约束”原则，即通过尺寸和几何约束完全定义二维轮廓，避免后续建模中出现参数冲突，合理使用图层和特征树管理模型结构，便于修改和回溯，将不同零件的几何元素分配至不同图层，或通过特征树的历史记录调整拉伸高度、旋转角度等参数，对于复杂模型，建议采用“自上而下”或“自下而上”的建模策略：前者从整体框架逐步细化局部特征，后者则先构建零件再进行装配，在操作过程中，灵活运用视图控制工具（如旋转、缩放、剖切）可提升建模精度，而实时启用“干涉检查”功能则能避免装配时的模型冲突。
不同行业对CAD造型命令的应用各有侧重，在机械工程领域，拉伸、旋转和布尔运算是最常用的命令，用于设计齿轮、轴承等标准件；建筑工程中，放样和扫掠命令常用于生成复杂的屋顶或幕墙结构；而在工业设计领域，高级曲面命令和自由造型工具则更受青睐，以实现产品的美学创新，值得注意的是，参数化建模与非参数化建模（如直接编辑）的选择也会影响命令的使用方式，参数化建模依赖尺寸驱动，适合需要频繁修改的设计场景；非参数化建模则更直观,适用于概念设计或快速原型制作。
尽管CAD造型功能强大，但使用时仍需注意常见问题，拉伸操作中若草图未闭合，会导致建模失败；布尔运算时若模型存在间隙，可能无法正确生成差集或并集结果，过度的特征历史记录可能导致模型文件体积过大，影响软件运行速度，为解决这些问题，建议定期清理冗余约束，使用“修复”工具修复破面或自相交曲面，并在建模过程中定期保存文件，对于大规模装配体，可采用轻量化显示或简化模型策略,提升性能。
相关问答FAQs：
Q1：如何解决CAD建模中“无法拉伸”的问题？
A：通常由草图未闭合、存在重叠线段或自相交曲线导致，可使用“检查草图”功能诊断错误，通过修剪、延伸或约束工具修复草图几何，确保轮廓完全闭合且无冗余元素，若问题仍存在，尝试重新绘制草图或分割复杂轮廓为多个简单部分。
Q2：高级曲面建模时如何保证曲面的光顺度？
A：通过曲率梳分析检查曲线的连续性（G0位置连续、G1相切连续、G2曲率连续），调整控制点或使用样条曲线拟合工具优化曲线质量，避免使用过多的曲面拼接，优先采用单张曲面或多张边界曲面生成，启用“斑马纹分析”或反射线分析，直观观察曲面曲率分布,确保无明显突变。
