CAD作为工程设计领域的核心工具,其高级命令的掌握能大幅提升绘图效率与精度，以下从参数化设计、三维建模、二次开发及批量处理等维度，详细解析CAD高级命令的应用场景与操作逻辑，助你突破绘图瓶颈。

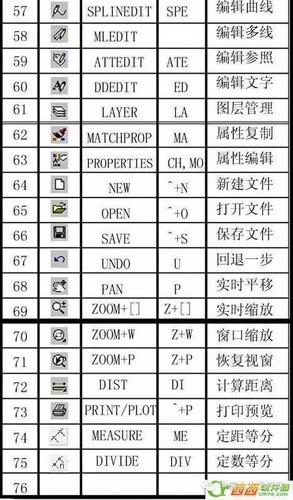

（图片来源网络，侵删）
参数化设计与动态标注
参数化设计是CAD高效绘图的核心,通过约束与动态块实现图形的智能关联。
- 几何约束（GEOMCONSTRAINT）：用于定义对象间的固定关系，如“重合”“平行”“垂直”等，绘制矩形时，使用“水平”约束确保底边水平，“相等”约束使四边边长相等，修改任意边长时，其他边会自动联动。
- 标注约束（DIMCONSTRAINT）：将尺寸转换为参数变量，直接修改数值即可驱动图形变化，如对圆标注半径约束，输入新半径值后，圆的大小及关联图形（如内接矩形）会实时更新。
- 动态块（BLOCK）：通过“块编辑器（BEDIT）”添加参数与动作，创建一个螺栓动态块，添加“拉伸”动作，选择螺栓头部为拉伸对象，设置夹点后，拖动夹点即可改变螺栓长度，无需重新绘制。
| 命令 | 功能描述 | 操作示例 |
|---|---|---|
| GEOMCONSTRAINT | 添加几何关系约束 | GEOMCONSTRAINT→选择“相切”→依次选两圆 |
| DIMCONSTRAINT | 将尺寸转换为驱动参数 | DIMCONSTRAINT→选择“半径”→点选圆→输入新值 |
| BEDIT | 进入块编辑器创建动态块 | BEDIT→选择块→添加“线性参数”→关联“拉伸动作” |
三维建模与高级渲染
三维设计是CAD从平面走向立体的关键,复杂模型的构建需熟练运用高级建模与编辑命令。
- 拉伸（EXTRUDE）与旋转（REVOLVE）：基础三维建模命令，但可通过“路径（PATH）”选项实现复杂拉伸，沿螺旋线拉伸圆形截面，生成弹簧模型；将封闭多段线绕轴旋转，创建酒杯等回转体。
- 扫掠（SWEEP）与放样（LOFT）：“扫掠”让截面沿路径曲线（如样条曲线）运动生成实体，适合管道、弯头等；“放样”通过多个截面形状过渡生成实体，如飞机机翼、汽车外壳。
- 布尔运算（UNION/SUBTRACT/INTERSECT）：通过并集、差集、交集组合三维体，用“差集”从长方体中减去圆柱体，生成孔洞；用“并集”合并多个独立实体为整体。
- 材质与渲染（MATLAB/RENDER）：赋予模型真实材质（如金属、木材），设置光源与环境，通过“渲染”输出逼真效果图，使用“阳光与位置（SUNPATH）”模拟自然光，调整阴影与反射参数提升画面质感。
二次开发与自动化绘图
CAD支持二次开发,通过脚本或LISP程序实现批量操作，减少重复劳动。
- LISP程序（VLISP）：编写简单脚本执行自动化任务，以下LISP代码可批量将图层“粗实线”的颜色改为红色：
(defun c:change_layer_color () (setq old_color (getvar "cecolor")) (command "-layer" "set" "粗实线" "color" "1" "") (princ) )
加载后输入“change_layer_color”即可执行。

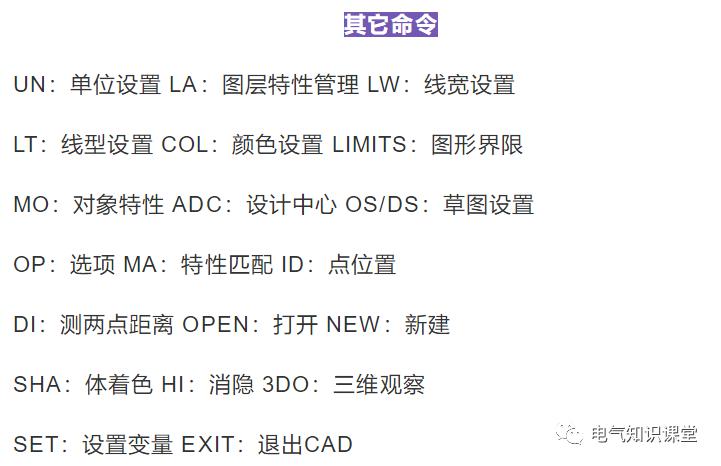

（图片来源网络，侵删） - 脚本文件（.SCR）：记录命令序列实现批量绘图，用记事本编写脚本：
line 0,0 100,0 circle 50,0 20保存为“draw.scr”，在CAD中输入“SCRIPT”选择文件，自动绘制直线与圆。
- 动作录制（ACTIONRECORDER）：录制操作步骤并生成宏，一键重复复杂流程，如设置图层、标注样式、插入图块等操作，录制后可快速应用到新图纸。
数据管理与协同设计
大型项目需高效管理图纸数据,CAD高级命令支持属性提取与协同标注。
- 属性提取（EATTEXT）：从块中提取属性信息生成表格，提取建筑图中所有门窗块的编号、尺寸数据，自动生成材料清单（BOM表），避免手动统计错误。
- 图纸集（SHEETSET）：将多个图纸整合为集，统一管理视图、标注与打印设置，通过“图纸集管理器”可快速切换图纸、插入图纸编号、生成整体目录，适合大型工程项目协同。
- 外部参照（XREF）：将其他图纸作为参照插入当前文件，实现多专业协同，建筑图参照结构图，修改结构图时，建筑图中的参照内容会自动更新，避免版本冲突。
高级选择与编辑技巧
高效选择与编辑对象是提升绘图速度的基础,CAD提供多种智能选择工具。
- 快速选择（QSELECT）：按属性（如图层、颜色、线型）批量选择对象，将“虚线”图层所有对象快速选中并删除，避免逐个点击。
- 选择集过滤（FILTER）：通过自定义条件筛选复杂对象，如选择所有半径为10且颜色为蓝色的圆，设置过滤条件“半径=10 AND 颜色=蓝色”即可精准定位。
- 夹点编辑（GRIPS）：选中对象后，拖动夹点进行拉伸、旋转、缩放，按住“Ctrl”键可动态拉伸多段线顶点，结合“极轴追踪”实现精确移动。
FAQs
问：如何用CAD批量修改多个块的属性？
答：可通过“属性提取（EATTEXT）”结合“块属性管理器（BATTMAN）”实现，首先用“BATTMAN”打开块属性管理器，选择目标块，统一修改属性标记（如将“编号”改为“ID”）；再通过“EATTEXT”提取修改后的属性数据，生成Excel表格进行批量编辑，最后将表格数据重新导入块属性。

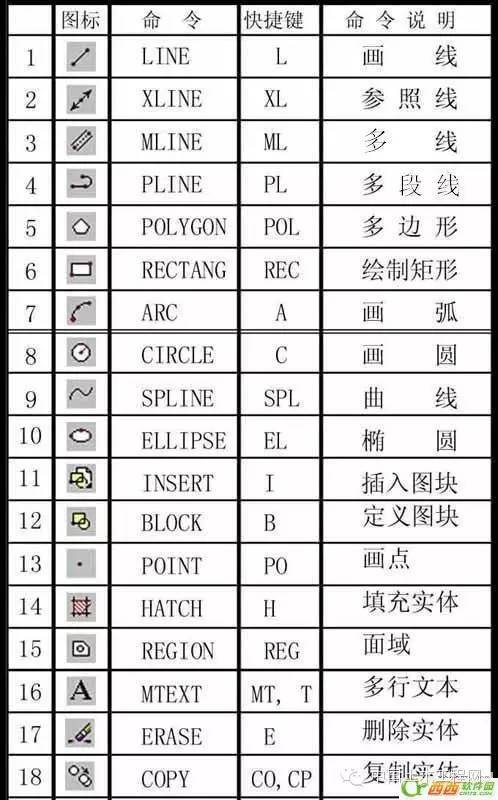

（图片来源网络，侵删）
问：三维建模时如何避免模型自相交导致布尔运算失败？
答：布尔运算失败通常因模型存在未闭合的面或自相交几何体，解决方法：①使用“检查（CHECK）”命令检测模型错误；②通过“并集（UNION）”合并小间隙，或“修剪（TRIM）”删除多余线段；③将模型转换为“实体（CONVTOSOLID）”确保几何连续性；④必要时用“分割（SLICE）”将复杂模型拆分为简单部分，分别运算后再合并。
