在CAD软件中,计算实体的体积是三维设计中常见的需求，无论是建筑设计中的土方量计算、机械设计中的零件重量估算，还是工业设计中的材料用量分析，都离不开准确的体积数据，CAD软件提供了多种实体体积计算命令，其中最常用的是MASSPROP（质量特性）命令，此外还有VOLUME（体积）命令以及通过面域、三维实体等工具间接计算的方法，本文将详细介绍这些命令的使用方法、适用场景及操作技巧，帮助用户高效完成实体体积的计算任务。
MASSPROP命令：计算三维实体的质量特性
MASSPROP是CAD中最核心的实体体积计算命令，它不仅能计算实体的体积，还能提供质量、重心、惯性矩、惯性积等多种物理特性，该命令适用于三维实体模型，操作简单且结果精确。
命令启动方式
- 命令行输入：在CAD命令行中直接输入
MASSPROP并按回车键。 - 功能区路径：切换到“三维工具”选项卡，在“查询”面板中点击“质量特性”按钮。
- 菜单栏：依次点击“工具”→“查询”→“质量特性”。
操作步骤
（1）执行MASSPROP命令后，命令行提示“选择对象：”，此时需要框选或点击要计算的三维实体。
（2）选择完成后，系统会自动弹出“文本窗口”或直接在命令行显示计算结果，包括体积、表面积、重心坐标、惯性矩等数据。
（3）若结果需要保存，可在文本窗口中点击“保存”按钮，将数据导出为.txt文件。
注意事项
- 对象类型限制：
MASSPROP仅适用于三维实体（如通过拉伸、旋转、布尔运算创建的模型），不适用于面域、曲面或网格对象。 - 单位一致性：计算结果与绘图单位相关，需确保模型单位（如毫米、米）与实际需求一致。

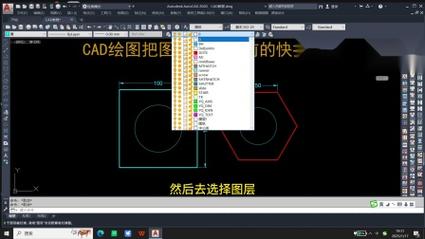

- 图层管理：若实体位于多个图层，建议先合并图层或使用“选择集”工具筛选目标对象，避免误选无关实体。
示例应用
假设需要计算一个长方体零件的体积,其尺寸为100mm×50mm×20mm。
- 绘制长方体：使用
BOX命令输入尺寸（100,50,20）。 - 执行
MASSPROP命令，选择长方体后，结果窗口显示体积为0000立方毫米（即100立方厘米）。
VOLUME命令：通过面域或实体间接计算
部分CAD版本（如AutoCAD LT）未直接提供VOLUME命令，但可通过创建面域或三维实体后，结合AREA命令的“对象”选项计算体积，这种方法适用于规则或不规则实体，但需确保对象为封闭的二维或三维模型。
面域法（适用于二维封闭区域）
- 步骤：
- 使用
REGION命令将封闭的二维图形（如多边形、圆）转换为面域。 - 执行
AREA命令，选择“对象”选项，点击面域，系统会显示其面积，若需体积，需结合厚度（如拉伸高度）手动计算：体积=面积×厚度。
- 使用
- 局限性：仅适用于具有均匀厚度的二维模型，无法直接计算复杂三维实体的体积。
三维实体法（通用性更强）
- 步骤：
- 使用
EXTRUDE（拉伸）、REVOLVE（旋转）等命令将二维图形转换为三维实体。 - 执行
MASSPROP命令计算体积，或使用INFO选项卡中的“体积”工具（部分CAD版本支持）。
- 使用
- 优势：可处理复杂几何体，如通过布尔运算（并集、差集、交集）组合的实体。
其他实用工具与技巧
“体积”查询工具（AutoCAD 2020及以上版本）
在“三维工具”选项卡的“体积”面板中，提供了“体积”命令，可直接测量实体的体积，操作与MASSPROP类似，但界面更简洁，适合快速查询。
动态输入与实时更新
若模型尺寸频繁修改,可启用“动态输入”功能，在绘制实体时实时显示体积参数，避免重复计算。
脚本与LISP程序（高级应用）
对于批量计算需求,可通过编写AutoLISP脚本或使用.NET插件自动化处理，以下LISP代码可快速计算当前图中所有实体的体积总和：
(defun c:SumVolume (/ ss i v total)
(setq ss (ssget '((0 . "SOLID"))))
(setq total 0.0)
(repeat (sslength ss)
(setq v (cdr (assoc 41 (entget (ssname ss i)))))
(setq total (+ total v))
(setq i (1+ i))
)
(alert (strcat "总体积: " (rtos total 2 2)))
)
常见问题与解决方案
为什么MASSPROP计算体积为0？
- 原因：所选对象非三维实体（如面域、未闭合的多段线）。
- 解决：使用
CONVTOSOLID命令将封闭的二维对象转换为实体，或检查模型是否存在缝隙。
如何计算不规则曲面模型的体积？
- 方法：使用
SECTIONPLANE命令创建截面平面，将曲面分割为多个规则实体后分别计算，或使用第三方插件（如AutoCAD Civil 3D）的曲面体积工具。
相关问答FAQs
问题1：CAD中如何快速计算多个实体的总体积？
解答：可通过两种方式实现：
- 使用
MASSPROP命令逐个计算实体体积，并手动累加结果； - 编写AutoLISP脚本（如上文示例），批量选择实体并自动计算总体积，对于AutoCAD 2020及以上版本，也可使用“体积”面板的“并集”功能合并实体后一次性计算。
问题2：为什么用EXTRUDE命令拉伸二维图形后，MASSPROP仍无法计算体积？
解答：可能的原因包括：
- 二维图形未完全闭合（如多段线存在断点），需使用
PEDIT命令的“闭合”选项修复； - 拉伸后的实体被分解为曲面或网格,需使用
CONVTOSOLID命令重新转换为实体； - 绘图单位设置错误,导致模型尺寸异常，建议检查“单位”对话框中的单位类型和比例。
