在CAD软件中，三维交集命令（INTERSECT）是一种强大的布尔运算工具，主要用于通过多个三维实体的公共部分生成新的复合实体，该命令的核心逻辑是计算并保留所有参与运算实体的重叠区域，而去除未重叠的部分，从而实现复杂模型的快速构建，与并集（UNION）和差集（SUBTRACT）不同，交集命令专注于“共通性”，适用于需要精确提取多个物体相交部分的场景，例如机械设计中零件的配合区域、建筑结构中的交叉构件等。
（图片来源网络，侵删）

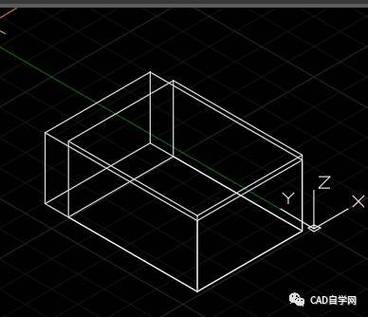

三维交集命令的操作步骤
使用三维交集命令时，需确保所有参与运算的对象均为三维实体（如通过拉伸、旋转、扫掠等命令创建的三维模型），不支持曲面、网格或二维对象的直接运算，具体操作流程如下：
- 准备模型：在绘图区域中绘制或插入至少两个三维实体，确保实体之间存在相交区域，可绘制一个长方体和一个球体，使球体部分穿过长方体。
- 启动命令：在命令行输入“INTERSECT”后按回车键，或通过功能区“三维建模”选项卡中的“布尔运算”面板点击“交集”图标。
- 选择对象：根据命令行提示，依次选择所有需要参与交集运算的实体（可使用窗口选择或框选），选择完成后按回车键确认。
- 生成结果：软件自动计算所选实体的公共部分，生成新的复合实体，原实体将被删除（若需保留原实体，可在操作前复制备份）。
应用场景与示例
三维交集命令在工程设计中具有广泛应用，以下通过具体案例说明其功能：
| 应用场景 | 操作示例 | 效果 |
|---|---|---|
| 机械零件设计 | 将一个圆柱体与一个长方体进行交集运算，提取两者相交的“圆角长方体”部分。 | 生成带有圆柱孔特征的零件毛坯，简化后续加工步骤。 |
| 建筑构件建模 | 对两个斜交的墙体进行交集运算，快速获得墙体交叉处的异形结构。 | 精确构建复杂节点的混凝土模型，避免手动绘制误差。 |
| 产品外观设计 | 将一个球体与一个棱锥体进行交集运算，创建独特的宝石切割造型。 | 实现创意造型的参数化生成，提高设计效率。 |
注意事项与技巧
- 实体有效性检查：若交集运算后未生成新实体，需检查参与运算的对象是否为有效的三维实体（可通过“PROPERTIES”命令查看对象类型）。
- 嵌套实体处理：对于嵌套的复杂实体（如包含孔洞的壳体），交集命令会保留所有层级的公共区域，需根据设计需求调整实体结构。
- 性能优化：当实体数量较多或形状复杂时，可先对局部区域进行交集运算，再合并结果，以减少计算量。
- 与其他命令结合：交集命令常与差集（SUBTRACT）联用，例如先通过交集获得公共部分,再通过差集去除不需要的细节。
相关问答FAQs
Q1：三维交集命令是否支持曲面或网格对象的运算？
A1：不支持，三维交集命令仅适用于三维实体对象，若需对曲面或网格进行类似操作，可先将曲面转换为实体（通过“THICKEN”命令加厚曲面），或将网格转换为实体（通过“CONVTOSOLID”命令）,再执行交集运算。

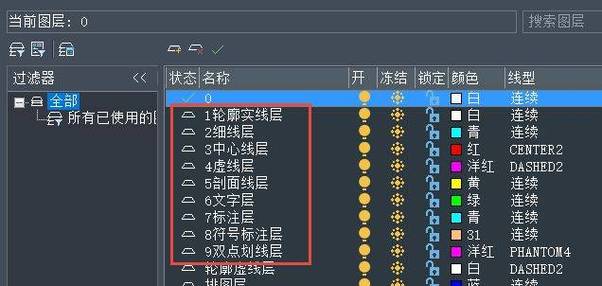

Q2：如何恢复被交集运算删除的原实体？
A2：交集运算会自动删除参与运算的原始实体，若需保留原实体，可在操作前使用“COPY”命令备份模型，或在运算后通过“UNDO”（快捷键Ctrl+Z）撤销操作，若需长期保留原实体，建议在单独图层中绘制备份,或在执行交集前锁定原实体图层。
