CAD螺旋线命令怎么用?

在CAD软件中,螺旋线是一种特殊的三维曲线,广泛应用于机械设计、建筑建模、工业设计等领域,例如弹簧、螺纹、楼梯扶手、钻头排屑槽等结构的建模,掌握螺旋线的绘制方法是CAD用户必备的技能之一,而不同版本的CAD软件(如AutoCAD、浩辰CAD、中望CAD等)提供了多种绘制螺旋线的方式,其中最常用的是通过“螺旋”命令直接生成,也可以通过组合其他命令(如多段线、圆、阵列等)间接创建,本文将详细介绍CAD中螺旋线的绘制方法、参数设置、应用技巧及常见问题,帮助用户全面掌握螺旋线的绘制技能。

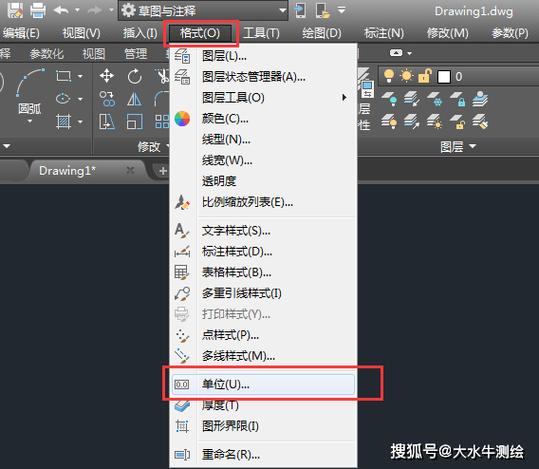

CAD螺旋线命令怎么用?-图1
(图片来源网络,侵删)

螺旋线命令的调用方式

在CAD中,“螺旋”命令通常位于“三维建模”工具栏或“绘图”菜单下,不同版本的软件调用方式略有差异,但核心操作一致,以下是几种常见的调用方式:

  1. 功能区命令:在“三维建模”选项卡中,找到“螺旋”按钮(图标通常为螺旋线形状),点击即可启动命令。
  2. 命令行输入:在命令行直接输入“HELIX”或“HI”,按回车键确认,这是最快捷的调用方式,适用于所有版本。
  3. 菜单栏命令:通过“绘图”→“螺旋”子菜单启动命令(部分经典界面版本支持)。

无论采用哪种方式,启动命令后,命令行会提示用户指定螺旋线的底面中心点、底面半径、顶面半径等参数,用户需根据设计需求逐步输入或选择相关参数。

螺旋线命令的核心参数设置

螺旋线的形状主要由底面半径、顶面半径、高度、圈数、圈高/扭曲等参数决定,理解这些参数的含义是绘制正确螺旋线的关键。

底面中心点

螺旋线的起始位置点,相当于弹簧底面的圆心,用户可通过鼠标在绘图区直接点击,或输入坐标值(如“0,0,0”)指定。

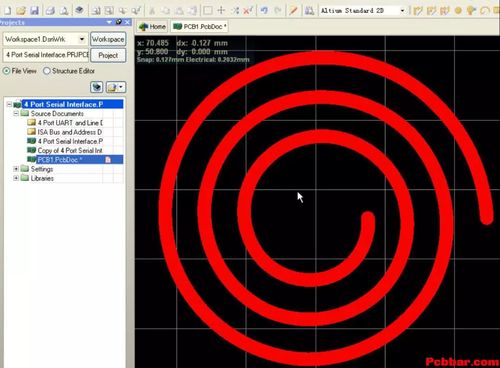

CAD螺旋线命令怎么用?-图2
(图片来源网络,侵删)

底面半径与顶面半径

  • 底面半径:螺旋线底面圆的半径,即螺旋线起始圈的半径。
  • 顶面半径:螺旋线顶面圆的半径,即螺旋线终止圈的半径。
    若底面半径与顶面半径相等,生成的螺旋线为“圆柱螺旋线”(如弹簧);若两者不等,则为“圆锥螺旋线”(如圆锥弹簧或螺纹。

高度

螺旋线在垂直方向上的总高度,即从底面到顶面的距离,可通过输入数值或鼠标拖拽指定,正值向上延伸,负值向下延伸。

圈数与圈高

  • 圈数:螺旋线的旋转圈数,可为整数或小数(如3.5圈),圈数越多,螺旋线越密集。
  • 圈高:每圈螺旋线在高度方向上的间距,圈高与圈数、高度的关系为:高度=圈数×圈高,若指定圈高,则圈数自动计算;反之,若指定圈数,则圈高自动计算。

扭曲

控制螺旋线的旋转方向,包括“顺时针”和“逆时针”两种选项,默认为“逆时针”,输入“T”后可在命令行选择“顺时针”,适用于需要特定旋转方向的螺纹或结构。

参数设置示例

假设绘制一个圆柱螺旋线(弹簧),要求:底面半径20mm,顶面半径20mm,高度100mm,圈数5圈,逆时针旋转,操作步骤如下:

  1. 输入命令“HELIX”,回车;
  2. 指定底面中心点(如“0,0,0”),回车;
  3. 输入底面半径“20”,回车;
  4. 输入顶面半径“20”(与底面半径相同),回车;
  5. 输入高度“100”,回车;
  6. 输入圈数“5”,回车;
  7. 保持默认扭曲“逆时针”,回车完成绘制。

螺旋线的编辑与修改

绘制完成的螺旋线可通过命令行选项或夹点功能进行动态编辑,无需重新绘制。

CAD螺旋线命令怎么用?-图3
(图片来源网络,侵删)

命令行动态编辑

在绘制螺旋线的过程中(未确认结束前),命令行会实时显示当前参数,用户可直接输入新值修改。

  • 绘制过程中输入“T”(扭曲),可切换旋转方向;
  • 输入“圈数”或“圈高”可调整螺旋线的疏密程度;
  • 输入“半径”可实时修改底面或顶面半径。

夹点编辑

选中已绘制的螺旋线,会显示多个夹点,包括底面中心点、底面半径点、顶面半径点等,通过拖拽夹点可直观调整参数:

  • 底面/顶面半径夹点:拖拽可改变对应半径值,实现圆柱螺旋线与圆锥螺旋线的转换;
  • 顶部夹点:拖拽可调整螺旋线的高度;
  • 圈数夹点:部分版本支持通过夹点增减圈数,适用于快速调整螺旋线长度。

“特性”面板精确编辑

选中螺旋线后,按“Ctrl+1”打开“特性”面板,可精确修改所有参数,如底面半径、顶面半径、高度、圈数、扭曲等,同时可修改螺旋线的图层、颜色、线型等属性,适合精细化设计。

螺旋线的应用场景与绘制技巧

螺旋线在工程设计和建模中具有广泛用途,针对不同需求,可采用不同的绘制和编辑技巧。

弹簧建模

圆柱弹簧是最常见的应用,需确保底面半径与顶面半径相等,圈数和高度根据设计要求设定,若弹簧两端需要并紧(如压缩弹簧),可通过以下技巧实现:

  • 绘制完成后,使用“拉伸”命令将螺旋线两端的部分圈进行轴向压缩;
  • 或通过“特性”面板调整局部圈的高度,使两端圈高减小、密度增加。

螺纹绘制

机械螺纹(如螺栓、螺杆)的螺旋线可通过“螺旋”命令结合“扫掠”命令生成:

  1. 绘制螺旋线(底面半径=螺纹底径,顶面半径=螺纹底径,高度=螺纹长度,圈数=螺纹圈数);
  2. 绘制螺纹牙型截面(如三角形、梯形);
  3. 使用“扫掠”命令,以牙型截面为扫掠对象,螺旋线为扫掠路径,生成三维螺纹模型。

楼梯扶手与螺旋楼梯

建筑中的螺旋楼梯扶手可通过螺旋线作为路径,结合“放样”或“扫掠”命令创建:

  1. 绘制螺旋线(高度=楼层高度,底面半径=扶手内径,顶面半径=扶手内径,圈数=楼梯旋转圈数);
  2. 绘制扶手截面(如圆形或矩形);
  3. 用“扫掠”命令沿螺旋线生成扶手实体。

钻头或刀具排屑槽

对于圆锥螺旋线(如钻头排屑槽),需设置底面半径大于顶面半径,并通过“扭曲”选项控制旋转方向,确保排屑槽方向与切削方向一致。

螺旋线绘制常见问题与解决方法

在实际操作中,用户可能会遇到螺旋线形状异常、参数无法修改等问题,以下为常见问题及解决方案:

问题现象 可能原因 解决方法
螺旋线显示为平面曲线,无高度 未指定高度或高度值为0 检查命令行提示,重新输入有效高度值(如非零数值)
螺旋线圈数不正确 圈数与圈高参数冲突 确认“高度=圈数×圈高”关系,若指定圈数则删除圈高输入,反之亦然
螺旋线旋转方向错误 扭曲参数设置错误 绘制过程中输入“T”,切换为所需旋转方向(顺时针/逆时针)
螺旋线无法进行三维操作(如拉伸) 螺旋线未在三维空间中生成 确保绘制时使用“HELIX”命令(而非二维多段线模拟),并切换至“三维建模”工作空间
螺旋线半径无法修改 夹点选中错误或版本限制 选中螺旋线后,通过“特性”面板直接修改底面/顶面半径;或尝试重新绘制

相关问答FAQs

Q1:如何用CAD绘制变径螺旋线(如圆锥弹簧)?
A:绘制变径螺旋线需设置不同的底面半径和顶面半径,操作步骤如下:

  1. 输入“HELIX”命令,指定底面中心点;
  2. 输入底面半径(如30mm),回车;
  3. 输入顶面半径(如10mm,小于底面半径),回车;
  4. 输入高度(如100mm)和圈数(如5圈),回车完成,此时生成的螺旋线即为从底面半径30mm逐渐缩小到顶面半径10mm的圆锥螺旋线。

Q2:CAD中绘制的螺旋线为什么无法拉伸成三维实体?
A:可能原因有两个:一是螺旋线本身为二维多段线模拟(非真实螺旋线),未使用“HELIX”命令;二是当前工作空间为“二维草图与注释”,未启用三维建模功能,解决方法:

  1. 确认使用“HELIX”命令绘制螺旋线,检查选中螺旋线时是否显示三维夹点;
  2. 切换至“三维建模”或“草图与注释”工作空间,在“常用”选项卡中找到“拉伸”命令,选择螺旋线作为拉伸对象,指定拉伸高度即可生成三维实体。
