在CAD软件中，拆解命令主要用于将复杂对象分解为更简单的独立元素，便于编辑、修改或分析，不同CAD版本（如AutoCAD、浩辰CAD等）的拆解命令名称和操作方式略有差异，但核心功能一致，本文将详细介绍常用拆解命令的使用方法、适用对象及操作技巧,帮助用户高效处理复杂图形。
常用拆解命令及功能对比
CAD中最常用的拆解命令包括“分解”（EXPLODE/X）、“拆解多段线”（XPLODE）、“拆解块”（BURST）等,具体功能及适用对象如下表所示：
| 命令名称 | 命令别名 | 适用对象 | 功能特点 | 版本支持 |
|---|---|---|---|---|
| 分解 | X、EXPLODE | 多段线、块、尺寸标注、图案填充、阵列对象等 | 将复合对象分解为单一基本元素（如线、圆、文字），无法分解已合并的几何体 | AutoCAD、浩辰CAD、中望CAD等 |
| 拆解多段线 | XPLODE | 多段线、块、尺寸标注等 | 可选择性分解对象，并修改图层、颜色、线型等属性，功能比EXPLODE更强大 | AutoCAD（较旧版本，新版本已整合到“编辑属性”功能） |
| 爆炸块 | BURST | 块属性 | 分解块对象并保留其属性定义（如文字内容可编辑），同时去除块关联性 | AutoCAD（需Express Tools插件）、浩辰CAD |
| 拆解复合线 | PEDIT | 多段线 | 通过“分解”选项将多段线分解为独立直线或圆弧，仅适用于多段线 | AutoCAD、浩辰CAD等 |
核心拆解命令详解：EXPLODE（X命令）
EXPLODE是CAD中最基础、最常用的拆解命令，适用于绝大多数复合对象，其操作步骤如下：

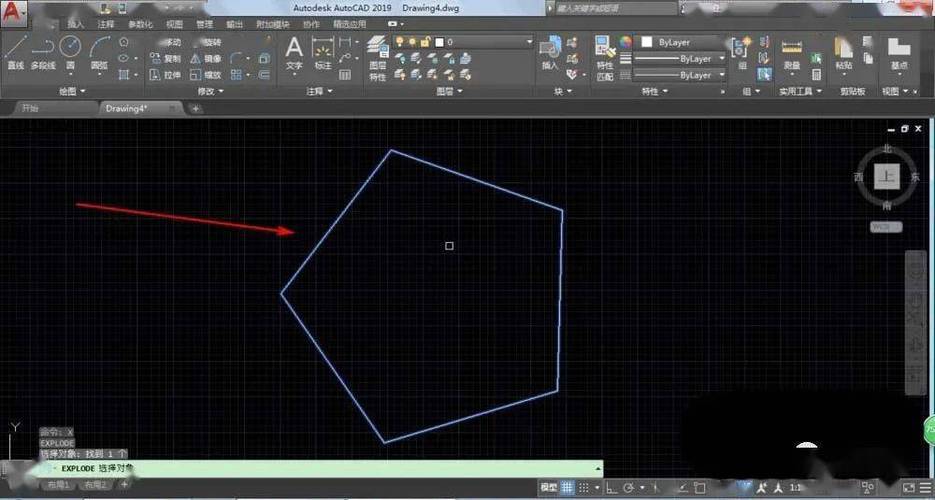

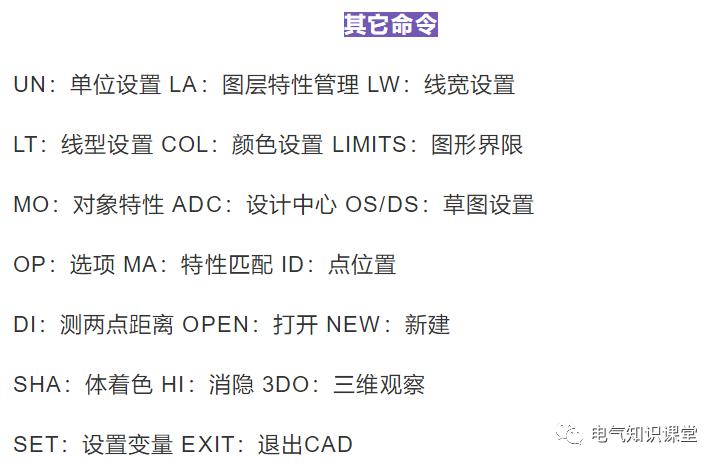

- 执行命令：在命令行输入“X”或“EXPLODE”，按回车键；或通过“常用”选项卡“修改”面板中的“分解”图标启动。
- 选择对象：鼠标点击需要拆解的对象（可多选），按回车键确认。
- 结果查看：对象被拆解为基本元素，
- 多段线分解为独立的直线段或圆弧；
- 块分解为基础图形（如线、圆）和属性文字；
- 尺寸标注分解为尺寸线、尺寸界线、箭头和文字；
- 图案填充分解为无数条独立的线或点。
注意事项：
- 部分对象可能需要多次分解，嵌套块需执行两次EXPLODE：第一次分解外层块，第二次分解内层基础对象。
- 分解后对象的图层、颜色、线型可能随父对象变化，需通过“特性”面板（Ctrl+1）检查。
- 圆、椭圆、单条直线等简单对象无法被分解。
高级拆解技巧与场景应用
拆解块与属性文字
若块中包含属性（如标题栏的“设计”“审核”文字），使用EXPLODE分解后，属性文字将变为普通多行文字，可直接编辑内容，但块的关联性会消失，无法通过“块编辑器”统一修改，若需保留块的可编辑性，可使用“BURST”命令（需安装Express Tools），分解后仍可编辑属性文字,同时保留块定义。
拆解阵列对象
矩形阵列或环形阵列分解后，阵列中的所有对象将独立，且失去阵列关联性（无法通过“阵列编辑”修改行列数或角度），若需保留阵列编辑功能，需使用“ARRAYEDIT”命令，选择“源对象”进行参数化修改。
拆解多段线与三维实体
- 多段线：使用PEDIT命令的“分解”选项，可将带宽度的多段线分解为无宽度的直线段，或拟合曲线分解为直线段。
- 三维实体：EXPLODE可将三维实体分解为面（曲面）、边（线）或体（如将长方体分解为六个面），但复杂三维实体（如通过布尔运算生成的组合体）可能无法完全分解。
批量拆解与错误处理
若需批量拆解多个对象，可先选择全部对象，再输入“X”命令，若分解后对象异常（如部分图形消失），可能是对象本身已损坏或为外部参照（XREF），需通过“修复”（RECOVER）命令检查文件，或使用“绑定”（XBIND）将外部参照转换为块后再分解。
相关问答FAQs
Q1：为什么使用EXPLODE命令后，部分对象没有变化？
A：可能原因有两种：①对象本身已是基本元素（如单条直线、圆），无法分解；②对象为外部参照（XREF）或复杂三维实体（如NURBS曲面），需先通过“绑定”转换为块，或使用“三维分解”（3D explode）命令（部分CAD版本支持），建议通过“特性”面板（Ctrl+1）查看对象类型,确认是否为可分解对象。
Q2：拆解块后，属性文字变成问号或乱码怎么办？
A：通常是由于文字样式缺失或编码错误导致，解决方法：①检查当前文字样式是否包含中文字体（如“gbcbig.shx”或“simfang.ttf”），在“文字样式”对话框中修改；②若属性文字为乱码，可尝试重新定义块，或使用“TXTFIX”命令修复文字编码；③若仅需编辑内容，可双击文字直接修改,无需重新拆解。
