在CAD软件中,路径跟随命令是一种高效绘制复杂曲线或阵列工具的功能，它允许用户沿着指定路径（如直线、多段线、圆弧、样条曲线等）均匀分布图形对象，或使对象轮廓贴合路径形状，这一命令在机械设计、建筑装饰、管道布局等领域应用广泛，可大幅提升绘图效率，减少手动调整的误差，以下从命令原理、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。

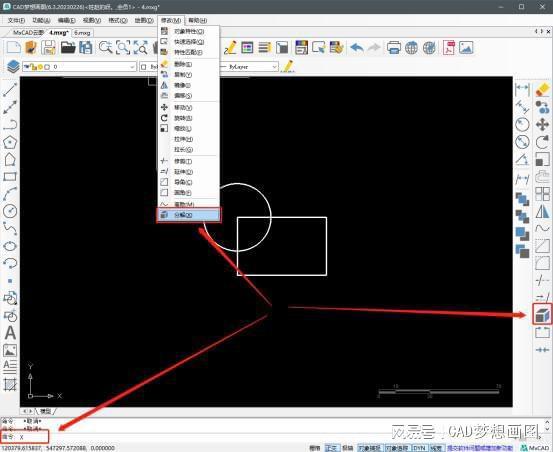

（图片来源网络，侵删）

路径跟随命令的原理与核心功能

路径跟随命令的核心是将“源对象”（如圆形、矩形、文字或自定义块）按照指定规则沿“路径曲线”进行复制、阵列或变形，其原理基于路径的几何参数（如长度、节点、曲率）和对象的分布方式，通过计算实现对象的精准定位，主要功能包括：

路径阵列：沿路径均匀或指定间距分布多个源对象，支持线性、圆形或不规则路径。
轮廓贴合：将源对象的轮廓形状动态匹配路径的曲率变化，常用于创建弯曲的管道、带状装饰等。
动态调整：通过修改路径或源对象，实时更新跟随结果，支持参数化编辑。

操作步骤（以AutoCAD为例）

不同CAD软件的路径跟随命令名称可能略有差异（如AutoCAD的“PATHARRAY”、中望CAD的“路径阵列”），但操作逻辑基本一致，以下以AutoCAD为例，分步骤说明：

绘制路径与源对象

路径曲线：使用“直线”“多段线”“圆弧”“样条曲线”等命令绘制路径，需确保路径为连续、不自交的单一曲线（若为多条曲线，需先用“PEDIT”命令合并）。
源对象：绘制需要沿路径分布的图形，可以是基本图形（如圆、矩形）或图块（如螺栓、阀门），建议将源对象定义为块，便于统一管理属性。

启动路径跟随命令

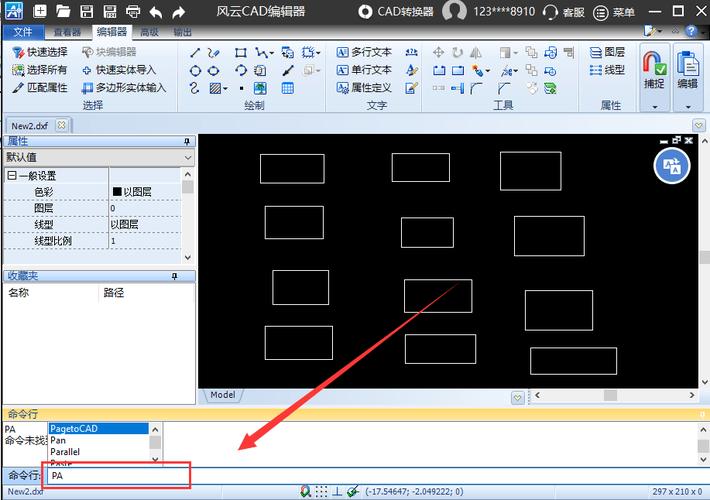

命令输入：在命令行输入PATHARRAY，或通过“修改”面板→“阵列”下拉菜单→“路径阵列”启动。
选择对象：根据提示先选择源对象（如圆形块），按回车键确认。

选择路径曲线

选择步骤1绘制的路径曲线（如多段线），系统自动识别路径的方向（默认从起点到终点，可通过“方向”选项调整）。

设置阵列参数

这是路径跟随的核心环节,通过“阵列创建”选项卡或命令行参数调整分布方式，主要参数如下表所示：

参数类型	说明	示例选项
项目数	沿路径分布的源对象数量	“项目数”=10，或“间距”=50（根据路径长度自动计算数量）
间距/项目间距	相邻对象之间的距离（沿路径测量）	选择“间距”输入值，或“填充”指定路径总长度（系统自动分配间距）
对齐项目	控制对象是否随路径旋转	“对齐”：对象贴合路径切线方向；“不对齐”：对象保持原始方向
方向	调整路径的起始方向（避免对象反向分布）	“反向”：反转路径起点方向
基点	设置源对象的定位基准点（默认为对象的插入点）	选择“基点”后点击对象的特征点（如圆心、矩形角点）
关联性	阵列结果是否与路径/源对象关联（修改路径时阵列自动更新）	“是”：支持动态编辑；“否”：生成独立对象

预览与确认

参数设置完成后,绘图区会实时显示预览效果，可通过“关闭阵列”暂停预览。
按回车键或点击“关闭阵列”按钮确认完成，若需调整，可右键选择“取消”重新设置。

应用场景示例

机械设计：螺栓沿法兰孔分布

需求：在圆形法兰上均匀分布8个螺栓孔。
操作：
1. 绘制法兰外圆路径和单个螺栓孔（定义为块）。
2. 使用PATHARRAY，选择螺栓孔块→选择圆路径→设置“项目数”=8→“对齐项目”=“是”。
3. 确认后,螺栓孔自动沿圆周均匀分布，且孔方向始终指向圆心。

建筑装饰：弯曲墙面的踢脚线

需求：沿弯曲墙面绘制踢脚线轮廓。
操作：
1. 用“多段线”绘制墙面轮廓路径（包含弧线段）。
2. 绘制踢脚线截面（如矩形），启动路径跟随命令→选择截面→选择路径→设置“对齐项目”=“是”。
3. 矩形会自动贴合路径曲率,形成连续的弯曲踢脚线。

管道设计：多分支管道布局

需求：沿主管道路径均匀布置支管。
操作：
1. 绘制主管道样条曲线路径,绘制支管块（含T型接头）。
2. 使用路径跟随命令,设置“项目间距”=1000mm→“对齐”=“是”。
3. 支管沿主管道每隔1米分布,且方向与主管道切线一致。

注意事项与优化技巧

路径连续性：路径曲线需为单一连续对象，若存在断点，需先用“PEDIT”的“合并”功能处理，否则阵列可能中断。
源对象复杂度：若源对象为复杂块，建议简化图形（如删除冗余线条），避免因计算量过大导致卡顿。
参数化编辑：开启“关联性”后，可通过修改路径节点（如拖动多段线顶点）或调整阵列参数（如项目数）实时更新结果，无需重新绘制。
曲率敏感区域：对于高曲率路径（如小半径圆弧），建议减小“项目间距”，避免对象重叠或变形失真。
坐标对齐：若源对象方向异常，检查“基点”设置是否正确，或使用“旋转”选项手动调整初始角度。
