CAD弧度命令怎么用?

在CAD软件中,弧度相关的命令是绘制圆弧和曲线的核心工具,掌握这些命令能高效完成复杂图形设计,圆弧绘制命令主要位于“绘图”菜单下的“圆弧”子菜单或命令行的ARC指令,不同版本CAD的操作路径略有差异,但核心逻辑一致,以下从命令类型、参数设置、实用技巧及常见问题展开详细说明。

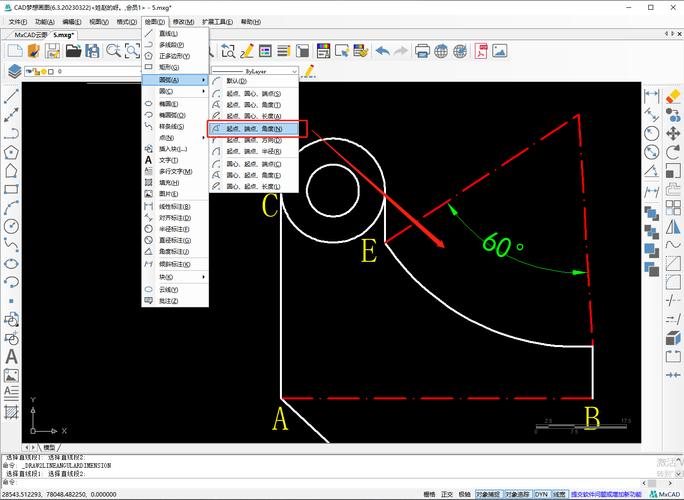

CAD弧度命令怎么用?-图1
(图片来源网络,侵删)

常用弧度绘制命令及参数解析

CAD中绘制圆弧的命令主要有ARC(圆弧)、CIRCLE(圆,通过圆弧角度辅助设计)、PLINE(多段线,可含圆弧段)等,其中ARC是最基础的弧度命令,其参数设置直接影响圆弧的形状和位置。

ARC命令的7种绘制方式

ARC命令通过不同参数组合定义圆弧,系统默认提供以下7种方法(以AutoCAD为例):

绘制方式 参数说明 操作步骤
三点法(3P) 依次指定圆弧的起点、第二点、终点 命令行输入ARC→指定起点→指定第二点(控制弧高)→指定终点
起点、圆心、端点(S、C、E) 起点为圆弧起点,圆心确定圆弧半径和方向,端点为终点 输入ARC→指定起点→输入C选择圆心→指定端点
起点、圆心、角度(S、C、A) 角度决定圆弧包含的弧度(180°为半圆,360°为整圆) 输入ARC→指定起点→输入C选择圆心→输入角度值(如90表示90°圆弧)
起点、圆心、长度(S、C、L) 长度为圆弧的弦长,需小于直径 输入ARC→指定起点→输入C选择圆弧→输入弦长值
起点、端点、角度(S、E、A) 端点与起点连线的夹角+圆弧方向确定弧度 输入ARC→指定起点→指定端点→输入角度值(正值为逆时针,负值为顺时针)
起点、端点、半径(S、E、R) 半径需满足弦长≤2r,否则无法绘制 输入ARC→指定起点→指定端点→输入半径值(正值为小弧,负值为大弧)
继续(O) 与上一条线段或圆弧相切,只需指定端点 输入ARC→直接回车选择“继续”→指定端点(自动继承上一段的切线方向)

参数设置注意事项

  • 方向控制:角度输入正数时,圆弧按逆时针方向绘制;负数时为顺时针,起点(0,0)、圆心(0,5)、角度-90°,将绘制一个顺时针的90°圆弧。
  • 半径与弦长关系:在“起点、端点、半径”模式中,若弦长=2r,圆弧为半圆;弦长>2r时,系统提示无效值。
  • 动态预览:现代CAD版本支持实时预览,移动鼠标时可观察圆弧形状,辅助参数调整。

弧度命令的高级应用技巧

多段线(PLINE)中的圆弧绘制

当需要绘制连续的直线与圆弧组合时,PLINE命令更高效,操作步骤:输入PLINE→指定起点→输入A切换到圆弧模式→设置圆弧参数(如“圆心、角度”)→输入L切换回直线模式,可交替绘制直线与圆弧,绘制矩形圆角时,可通过“圆角”命令(FILLET)直接生成PLINE圆弧,无需手动计算参数。

使用夹点编辑圆弧

绘制完成后,选中圆弧会显示三个夹点(起点、终点、圆心或中点),通过拖动起点/终点可调整圆弧的弧长和方向,拖动圆心可改变半径,双击圆弧可重新打开参数对话框修改角度、弦长等属性,适合快速微调。

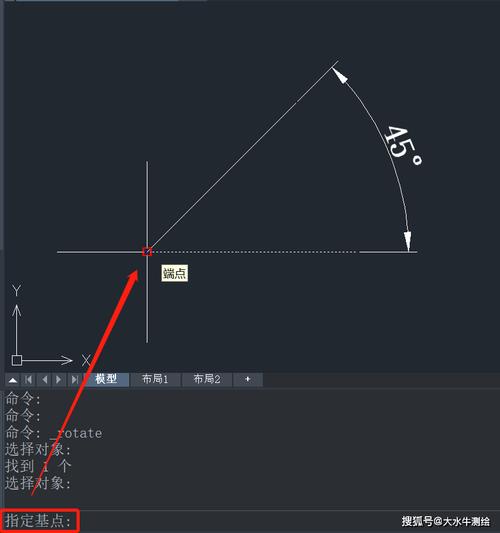

CAD弧度命令怎么用?-图2
(图片来源网络,侵删)

弧度标注与测量

  • 标注弧长:使用“DIMARC”命令,选择圆弧后指定标注位置,可显示圆弧的长度值。
  • 标注角度:使用“DIMANGULAR”命令,依次选择圆弧的两个端点和圆心(或圆弧本身),可标注圆弧包含的圆心角。
  • 查询弧度:输入“LIST”命令选择圆弧,在文本窗口中可查看圆弧的半径、起始角、终止角等详细信息。

常见问题与解决方案

绘制圆弧时提示“无效参数”

原因:通常在“起点、端点、半径”模式下,输入的半径值过小(弦长>2r),或角度超出合理范围(如角度绝对值>360°)。
解决:检查参数是否符合几何关系,例如弦长L与半径r需满足L≤2r;角度值建议控制在-360°~360°之间。

圆弧与直线/其他圆弧无法精确连接

原因:未启用“对象捕捉”功能,或连接点处的切线/端点未对齐。
解决:开启“对象捕捉”(F7),勾选“端点”“切点”等选项;使用“继续”模式绘制连续圆弧,或通过“延伸”(EXTEND)命令调整端点位置。

相关问答FAQs

Q1:如何绘制指定弧长的圆弧?
A:可通过“起点、圆心、长度”或“起点、端点、半径”方式实现,已知起点(0,0)、圆心(0,5),要绘制弧长为10的圆弧:① 计算弦长L=2r·sin(θ/2),为圆心角(弧度制);② 使用“起点、圆心、长度”命令,输入计算后的弦长值(需满足L≤2r),若已知弧长和半径,可通过弧长公式L=rθ反推角度θ(θ=L/r),再用“起点、圆心、角度”命令绘制。

Q2:如何将圆弧转换为多段线或样条曲线?
A:① 转换为多段线:输入“PEDIT”命令,选择圆弧后输入“Y”确认将其转换为多段线,可进行合并、拟合等编辑;② 转换为样条曲线:选中圆弧后,使用“编辑多段线”(PEDIT)命令,输入“S”选择“样条曲线”,圆弧将转换为平滑的样条曲线(适合复杂曲线设计),注意:转换后可能丢失部分圆弧参数,建议保留原图备份。

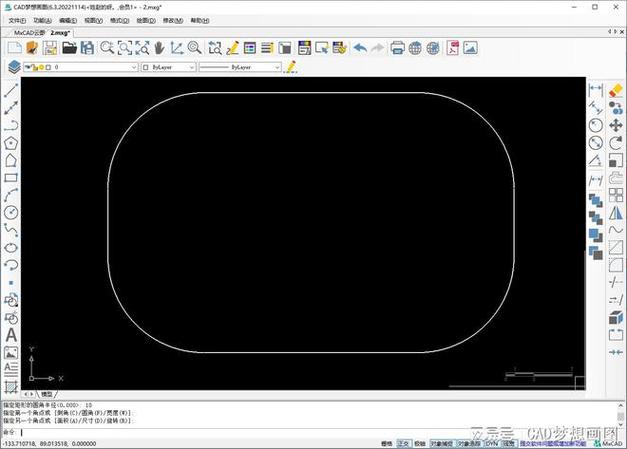

CAD弧度命令怎么用?-图3
(图片来源网络,侵删)
