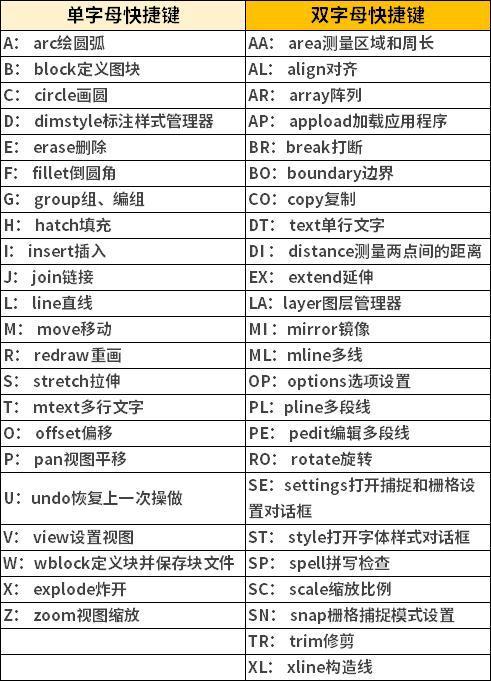

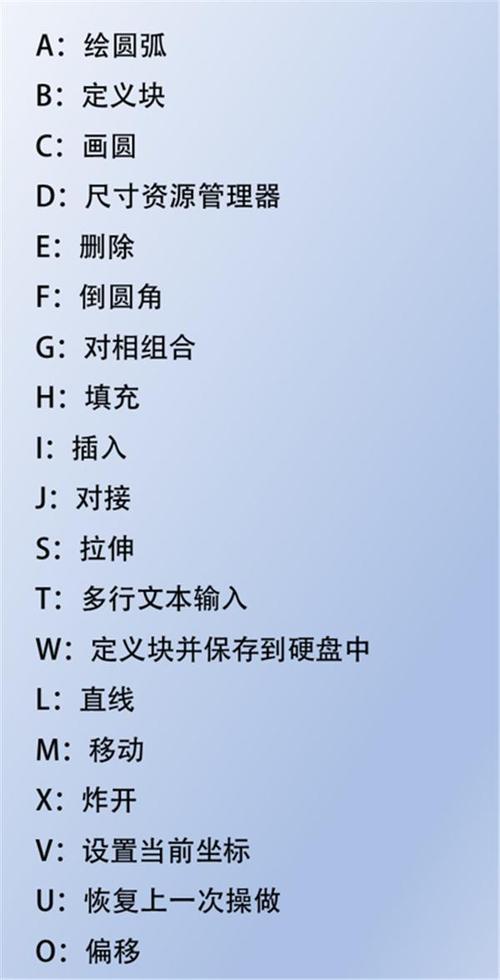

在CAD软件中,圆弧命令是绘制圆弧曲线的基础工具，而掌握其快捷键则能显著提升绘图效率，圆弧命令的默认快捷键为“ARC”或简化输入“A”，在命令行输入后按回车键即可激活该命令，通过功能区“绘图”面板中的“圆弧”按钮或工具栏图标也可启动该功能，但对于高频操作用户而言，快捷键的操作速度优势更为明显。
圆弧命令支持多种绘制方式,具体取决于用户已知的参数条件，在激活命令后，系统默认提示“指定圆弧的起点或 [圆心(C)/端点(E)]”，此时用户可根据实际需求选择不同的绘制路径，当已知圆弧的起点、圆心和终点时，可依次点击这三个点完成绘制；若已知起点、圆心和圆弧角度，则需在指定圆心后输入“A”并输入角度值，为方便用户理解不同绘制方式的操作流程，以下表格列举了常用圆弧绘制方法的参数输入顺序及快捷键操作技巧：
| 绘制方式 | 参数输入顺序 | 快捷键操作要点 | 适用场景举例 |
|---|---|---|---|
| 三点法 | 起点→第二点→终点 | 直接点击三点，无需额外选项 | 任意位置圆弧快速绘制 |
| 起点-圆心-终点 | 起点→输入“C”→圆心→终点 | 指定起点后输入“C”切换圆心模式 | 已知圆心位置时精确绘制 |
| 起点-圆心-角度 | 起点→输入“C”→圆心→输入“A”→角度值 | 指定圆心后输入“A”激活角度选项 | 需要精确控制圆弧开口角度时 |
| 起点-圆心-弦长 | 起点→输入“C”→圆心→输入“L”→弦长值 | 指定圆心后输入“L”激活弦长选项 | 已知圆弧弦长时使用 |
| 起点-端点-角度 | 起点→输入“E”→端点→输入“A”→角度值 | 指定起点后输入“E”切换端点模式 | 快速绘制特定角度的连接圆弧 |
| 起点-端点-半径 | 起点→输入“E”→端点→输入“R”→半径值 | 指定起点后输入“E”后输入“R” | 需要特定半径的过渡圆弧设计 |
| 圆心-起点-终点 | 输入“C”→圆心→起点→终点 | 首次输入即激活圆心模式 | 以圆心为基准的对称圆弧绘制 |
| 圆心-起点-角度 | 输入“C”→圆心→起点→输入“A”→角度值 | 指定圆心后输入“A”激活角度选项 | 已知圆心与角度的精确绘制 |
| 圆心-起点-弦长 | 输入“C”→圆心→起点→输入“L”→弦长值 | 指定圆心后输入“L”激活弦长选项 | 已知圆心与弦长的快速绘制 |
| 连续圆弧 | 直接按回车键→指定端点 | 在上一个圆弧终点处直接启动命令 | 与前一线段或圆弧相切时使用 |
在实际操作中,熟练掌握这些绘制方式的切换技巧至关重要，当需要绘制与已有直线相切的圆弧时，可在直线终点处直接启动圆弧命令，系统会自动捕捉切点并提示“指定圆弧的端点”，此时只需输入端点位置即可完成相切圆弧的绘制，对于需要重复绘制相同参数圆弧的情况，可使用“MULTIPLE”命令前缀（输入“MULTIPLE ARC”），这样在完成一次圆弧绘制后，命令会自动重新启动，避免重复输入快捷键。
值得注意的是,圆弧命令的绘制方向默认为逆时针方向，若需绘制顺时针圆弧，可通过调整起点和终点的顺序实现，在三维建模中，圆弧命令还可结合UCS（用户坐标系）在不同平面上绘制，此时需先通过“UCS”命令调整坐标系方向，再执行圆弧命令。
相关问答FAQs：
问题1：在CAD中如何快速绘制与两条直线相切的圆弧？
解答：可使用“圆角”命令（快捷键“F”），设置圆角半径后分别选择两条直线，系统会自动生成相切圆弧，若需使用圆弧命令，需先捕捉第一条直线的切点作为起点，再通过“起点-端点-半径”模式，捕捉第二条直线的切点作为端点并输入半径值。
问题2：圆弧命令绘制完成后，如何修改其参数（如半径、角度）？
解答：选中已绘制的圆弧，通过“特性”面板（快捷键“Ctrl+1”）可查看并修改半径、圆心坐标、起始角度、终止角度等参数，也可使用“拉伸”命令（快捷键“S”）拖动圆弧的夹点调整形状，或通过“分解”命令（快捷键“X”）将圆弧分解为直线后重新编辑。
