CAD剪切命令是计算机辅助设计软件中常用的一种编辑工具，主要用于根据指定的边界精确修剪或删除图形对象中不需要的部分，从而实现对图形的精细化调整，在AutoCAD等主流CAD软件中，剪切命令通常对应“TRIM”指令，其核心功能是通过定义剪切边和要修剪的对象，快速完成图形的修改操作，尤其在处理复杂线条、相交图形或需要精确控制图形边界时具有不可替代的作用。
从操作逻辑来看，CAD剪切命令的工作原理类似于“用剪刀裁剪纸张”，首先需要确定作为“剪刀”的剪切边，这些边可以是直线、圆弧、多段线、圆、椭圆等任何能够作为边界的图形对象；然后选择需要被修剪的“纸张”，即位于剪切边一侧或两侧的目标对象，系统会自动判断目标对象与剪切边的交点，并删除交点一侧的图形部分，值得注意的是，剪切边本身也可以作为被修剪的对象,这种交互性使得命令能够灵活处理多对象交叉的复杂场景。

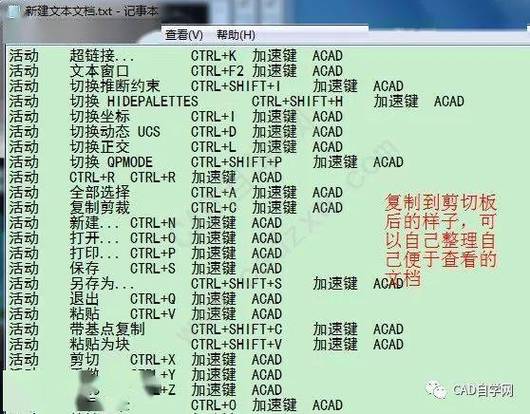

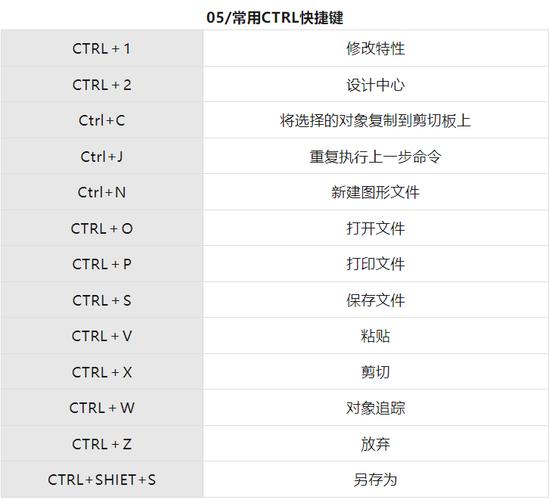

在实际应用中，剪切命令的操作流程通常分为三个步骤：第一步是调用命令，可通过命令行输入“TRIM”或“快捷键TR”，或在“修改”工具栏中点击剪切图标；第二步是选择剪切边，此时需根据设计需求框选或点选作为边界的一个或多个对象，完成后按空格键确认；第三步是选择要修剪的对象，此时鼠标点击需要删除的图形部分，系统会实时显示修剪效果，直至完成所有修剪操作后按ESC键退出命令，在绘制建筑平面图时，若需要删除两条墙体线交叉处的多余部分，可先选择其中一条墙体作为剪切边，再点击另一条墙体需要删除的线段,即可快速完成修剪。
剪切命令的高级功能还包括“栏选”和“窗交”等模式，通过输入“F”启用栏选，可绘制一条直线作为选择线，所有与该直线相交的对象都会被自动修剪；输入“C”启用窗交，则可通过矩形窗口选择与窗口相交的对象进行批量修剪，这些模式极大提升了处理大规模图形时的效率，当剪切边未与被修剪对象实际相交时，可通过输入“E”选择“延伸”选项，使剪切边自动延伸至与对象相交后再执行修剪,这一功能在处理未闭合图形时尤为实用。
为了更直观地理解剪切命令的应用场景,以下通过表格对比其常见用途：
| 应用场景 | 操作对象示例 | 剪切边选择 | 修剪效果 |
|---|---|---|---|
| 建筑图纸 | 墙体与门窗洞口交叉线 | 门窗洞口边界线 | 删除墙体中与门窗重叠部分 |
| 机械零件图 | 轮廓线与中心线交叉部分 | 完整轮廓线 | 保留中心线一侧的轮廓段 |
| 电路板设计 | 走线与焊盘重叠区域 | 焊盘边界 | 清除走线中超出焊盘部分 |
| 服装制图 | 领口弧线与肩缝线交叉处 | 肩缝线 | 优化领口弧线形状 |
尽管剪切命令功能强大，但在使用时仍需注意常见问题：若修剪对象未按预期删除，需检查是否正确选择了剪切边；若修剪方向错误，可通过输入“投影”选项调整修剪的投影平面；对于三维图形，需确保剪切边与被修剪对象在同一平面或设置了正确的投影方式，熟练掌握剪切命令及其参数设置，能够显著提升CAD绘图效率和精度,是设计师必备的核心技能之一。
相关问答FAQs：
-
问：为什么使用剪切命令时提示“未找到有效的剪切边”？
答：通常是因为在选择剪切边时未选中任何对象，或选中的对象无法作为边界（如点、构造线等无宽度的对象），需确保剪切边是具有明确边界的图形（如直线、多段线、圆等），并在选择后按空格键确认。 -
问：如何剪切与剪切边不相交的对象？
答：可启用剪切命令的“延伸”功能，在选择剪切边后，输入“E”并按空格键，选择“延伸”选项，此时系统会自动将剪切边延伸至与被修剪对象相交后再执行修剪操作,适用于未闭合或未接触的图形修剪场景。
