在CAD软件中，圆角命令是进行图形修饰和连接处理的重要工具，主要用于在两条直线、圆弧、多段线或其他对象的交点处创建平滑的圆弧过渡，掌握圆角快捷命令不仅能显著提升绘图效率，还能确保图形的精确性和美观性，本文将详细介绍CAD圆角快捷命令的使用方法、参数设置、常见问题及解决方案,并结合实例帮助用户深入理解。

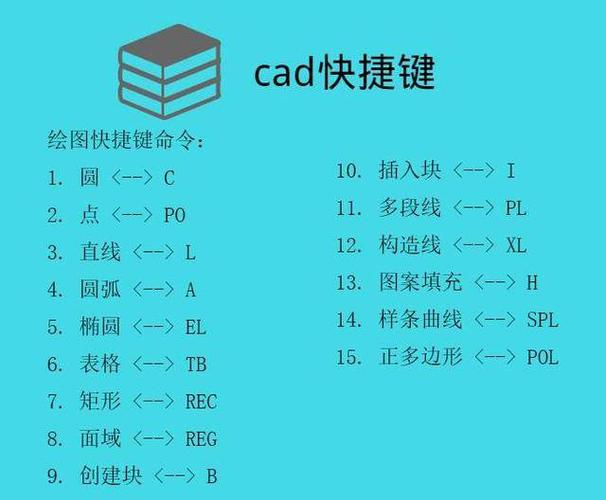

圆角命令的基本概念与快捷键

在AutoCAD中，圆角命令的快捷键为FILLET,用户可以通过以下三种方式调用该命令：

1. 命令行输入：在命令行中直接输入FILLET（或简化命令F）,按回车键确认。
2. 功能区按钮：在“常用”选项卡的“修改”面板中找到“圆角”图标（通常显示为一个带圆角的直角符号）。
3. 工具栏：在经典工作界面的“修改”工具栏中点击“圆角”按钮。

调用命令后，命令行会提示当前圆角设置的半径值,用户可以根据需要修改参数。

圆角命令的核心参数设置

圆角命令的效果主要由以下参数决定,正确设置这些参数是关键：

示例：
若要将两条直线的圆角半径设置为5mm，并选择修剪模式，操作步骤如下：

1. 输入FILLET，按回车键；
2. 输入R，指定半径值为5，按回车键；
3. 依次选择两条直线,系统自动生成圆角。

不同对象的圆角处理技巧

1. 直线与直线的圆角
   最常见的应用场景，确保两条直线有交点或可延伸相交，若半径过大导致无法生成圆角，命令行会提示“半径太大，无法进行圆角”。

2. 直线与圆弧/圆的圆角
   圆角会自动与圆弧或圆相切，需注意半径设置不能大于圆弧或圆的半径,否则可能失败。

3. 多段线的圆角
   使用P选项可一次性对多段线的所有顶点进行圆角，但要求多段线本身是连续的，若多段线包含弧线段,圆角可能会与原有弧线重叠。

4. 三维对象的圆角
   在三维建模中，圆角命令（FILLET）可用于对实体的边进行圆角处理，操作逻辑与二维类似,但需选择三维边而非对象。


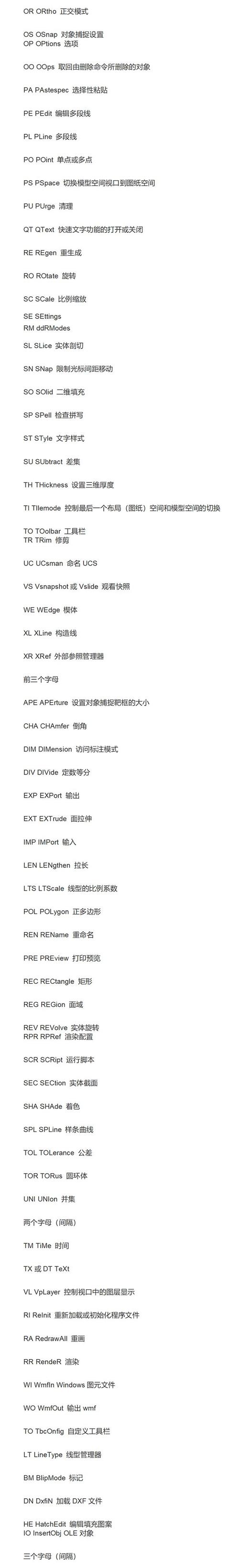

   （图片来源网络，侵删）

常见错误与解决方法

1. 问题：圆角半径过大，命令提示“无效的输入”。
   解决：减小半径值,确保半径小于两条直线交点到端点的距离。

2. 问题：圆角后直线未修剪，图形杂乱。
   解决：调用圆角命令时输入T，选择“修剪”模式，或手动使用TRIM命令修剪多余部分。

3. 问题：多段线无法圆角。
   解决：检查多段线是否为闭合状态，或使用EXPLODE命令分解多段线后重新尝试。

高级应用：动态圆角与参数化设计

在AutoCAD 2020及以上版本中，圆角命令支持动态预览功能，用户可在选择对象前实时调整半径并查看效果，提升设计灵活性，结合块属性和约束，可实现参数化圆角设计,修改参数后圆角自动更新。

相关问答FAQs

问题1：为什么圆角命令执行后没有效果？
解答：可能的原因包括：

• 半径设置为0（此时无圆角，仅修剪直线）；
• 两条直线平行或距离过大，无法容纳指定半径的圆角；
• 对象图层被锁定或冻结，建议检查半径值、对象位置及图层状态。

问题2：如何对闭合多段线的所有角点同时进行圆角？
解答：

1. 输入FILLET命令，按回车键；
2. 输入P选择“多段线”选项；
3. 点击闭合多段线，系统会自动对所有顶点应用当前半径的圆角，若圆角不生效,需确保多段线未分解且顶点间距足够容纳圆角半径。
