在CAD软件中，提取点坐标是一项基础且常用的操作，无论是用于工程测量、数据录入还是模型分析，准确获取点的坐标信息都至关重要，CAD提供了多种命令和方法来实现这一功能，不同版本的CAD（如AutoCAD、浩辰CAD等）操作逻辑基本一致，核心命令集中在“点坐标提取”相关的工具上，以下将详细介绍几种常用的点坐标提取方法及其操作步骤、注意事项,并辅以表格对比不同方法的适用场景。
使用“ID”命令提取单点坐标
“ID”命令（全称“Identify”）是最基础的点坐标提取工具，主要用于快速查询单个点的精确坐标，操作步骤如下：
- 启动命令：在CAD命令行输入“ID”并按回车键，或通过“工具”菜单→“查询”→“点坐标”找到该命令。
- 选择目标点：命令行提示“指定点：”，此时用鼠标左键点击需要提取坐标的点（或直接输入坐标值）。
- 查看结果：命令行会立即显示该点的X、Y、Z坐标值，X=100.0000 Y=50.0000 Z=0.0000”，同时屏幕上会短暂显示一个标记点。
适用场景：仅需查询少量孤立点的坐标，如检查特定位置的基准点、端点等。
注意事项：此命令仅显示坐标值，不会生成任何图形对象,需手动记录结果。
使用“LIST”或“PROPERTIES”命令批量提取点坐标
当需要批量提取多个点的坐标时，“LIST”和“PROPERTIES”命令更为高效。
“LIST”命令
“LIST”命令可列出选中对象的详细信息，包括坐标、图层、线型等属性，操作步骤：
- 输入“LIST”并回车，选择需要查询的点对象（可框选多个点），回车确认。

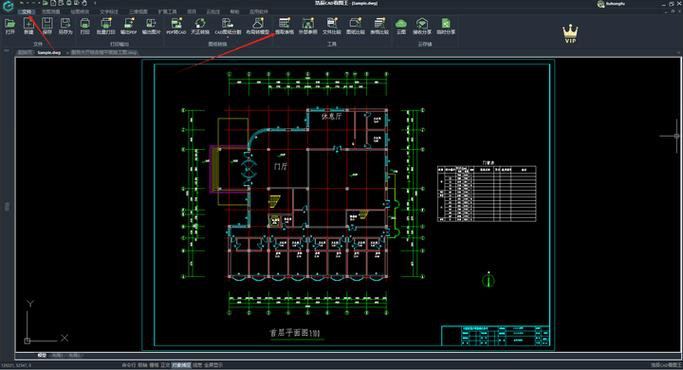

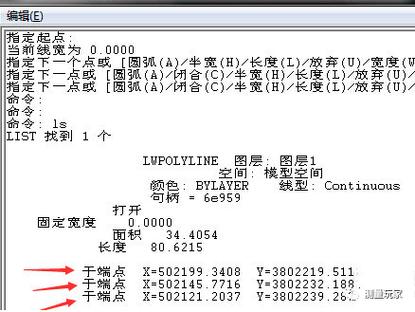

- 弹出“文本窗口”或“AutoCAD文本窗口”，其中详细列出了每个点的坐标（格式为“空间点：X=…, Y=…, Z=…”）。
“PROPERTIES”特性面板
“PROPERTIES”面板通过可视化界面直接查看和编辑对象属性，操作更直观：
- 选择目标点对象（可多选），按快捷键“Ctrl+1”或点击“工具”菜单→“特性”打开面板。
- 在“几何图形”或“位置”类别下，直接显示X、Y、Z坐标值，且支持直接修改（若需调整坐标）。
适用场景：批量提取点坐标，或需同时查看点的其他属性（如图层、颜色等）。
注意事项：“LIST”命令的结果在文本窗口中，可复制保存；“PROPERTIES”面板需保持对象选中状态才能查看。
使用“DATAEXTRACTION”命令提取坐标至表格或文件
对于大规模点坐标提取（如数百个点），并需生成结构化数据（如Excel表格、CSV文件），CAD的“数据提取”功能最为实用，操作步骤如下：
- 启动命令：输入“DATAEXTRACTION”或“DX”，回车；或通过“工具”菜单→“数据提取”打开向导。
- 创建新数据提取：在向导界面选择“创建新数据提取”，点击“下一步”。
- 定义对象类型：选择“图形中的对象”，点击“下一步”；在“对象类型”列表中勾选“点”（若需提取其他对象属性，可同时勾选“直线”“圆”等）。
- 设置筛选条件：可按图层、颜色等筛选目标点（如仅提取“图层1”中的点），点击“下一步”。
- 选择属性：在“属性”列表中勾选“几何图形”→“X坐标”“Y坐标”“Z坐标”（或其他需要的属性），点击“下一步”。
- 输出格式：选择“将数据提取输出到外部文件”，点击“浏览”选择保存路径（如Excel、CSV或TXT格式），点击“下一步”。
- 完成并保存：输入数据提取文件名，点击“完成”，即可生成包含所有目标点坐标的表格文件。
适用场景：工程数据统计、点云处理、坐标数据导入其他软件（如GIS、Excel）。
注意事项：需确保目标点已创建为“点”对象（而非其他对象的端点或中点），否则需提前用“DIVIDE”“MEASURE”等命令生成点。

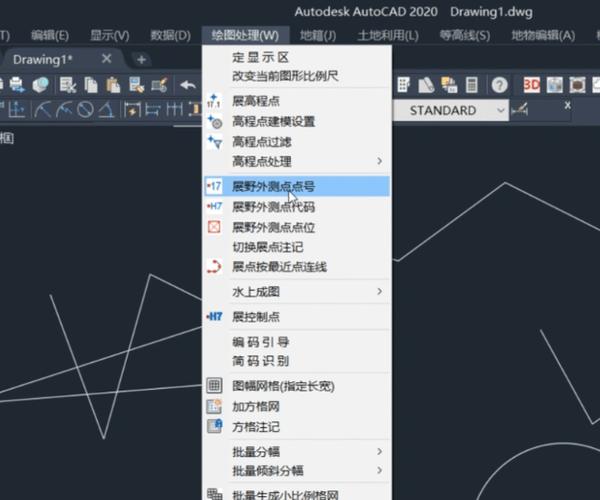

使用“LISP”或插件批量提取坐标
对于重复性高的坐标提取任务，可通过编写简单LISP程序或安装第三方插件实现自动化，使用“GETPOINT”函数的LISP脚本可批量提取点坐标并生成文本文件，操作步骤：
- 加载LISP文件：输入“APPLOAD”，选择已编写的坐标提取LISP程序（如“coordextract.lsp”）。
- 运行命令：输入自定义命令名（如“EXCOORD”），按提示选择点或框选区域。
- 生成结果：程序自动将坐标输出到指定路径的TXT文件，每行一个点的X、Y、Z值。
适用场景：高频、大批量坐标提取，需自定义输出格式或集成到工作流程中。
注意事项：LISP程序需具备基础编程能力,或从CAD官方资源库下载现成脚本。
不同方法对比表
| 方法 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| ID命令 | 单点坐标查询 | 操作简单，实时显示 | 仅支持单点，需手动记录 |
| LIST/PROPERTIES | 批量提取点坐标及属性 | 支持多选，可查看附加属性 | 结果需手动整理或复制 |
| DATAEXTRACTION | 大规模点坐标导出至表格/文件 | 自动化生成结构化数据，可筛选 | 步骤较多，需对象为“点”类型 |
| LISP/插件 | 高频、定制化批量提取 | 自动化程度高，可自定义输出 | 需编程或安装插件，门槛较高 |
相关问答FAQs
Q1：为什么用“ID”命令查询不到点的坐标？
A：可能原因有两个：一是目标对象不是“点”实体（如直线端点、圆心等），需先用“POINT”命令生成点对象；二是点对象被其他图形遮挡，可输入“DR”命令（显示顺序）→“前置”将点置于顶层后再查询，检查图层是否被冻结或关闭，确保点对象可见。
Q2：如何快速提取多个端点的坐标并导出为Excel？
A：可通过“DATAEXTRACTION”实现：启动命令后，选择“图形中的对象”，在“对象类型”中勾选“直线”“多段线”等，然后在“属性”中勾选“起点X/Y/Z”“终点X/Y/Z”；设置筛选条件（如仅提取特定图层），最后输出为Excel文件，若需仅提取端点，可先用“NODE”命令捕捉端点生成点对象,再按上述方法提取。
