CAD中的三维差集命令（SUBTRACT）是三维建模中非常核心且常用的布尔运算工具，主要用于从一个或多个三维实体中减去另一个或多个实体，从而生成新的复杂形状，这一命令在机械设计、建筑建模、工业设计等领域有着广泛的应用，能够帮助用户高效地构建出具有凹槽、孔洞、切割等特征的三维模型，下面将详细介绍三维差集命令的使用方法、操作步骤、注意事项及应用场景。

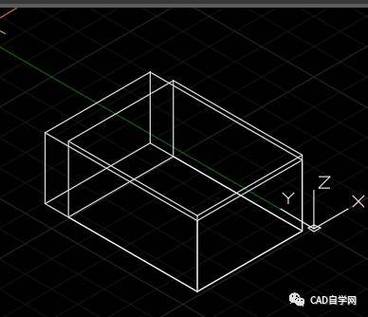

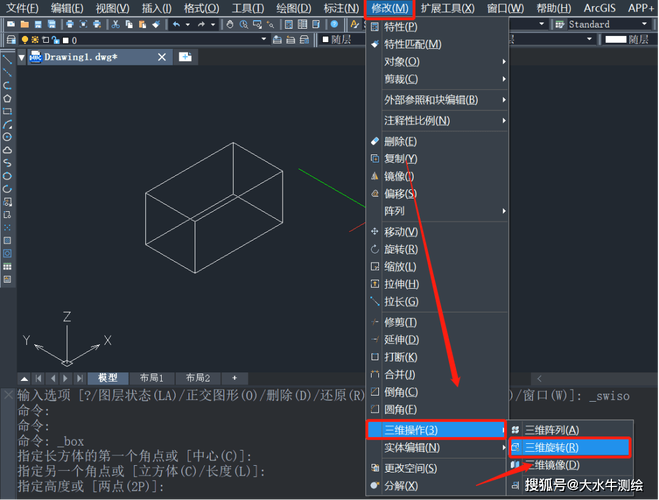

要使用三维差集命令,必须确保参与运算的对象都是三维实体，而不是曲面、线框或面域，在CAD中，常用的三维实体创建命令包括BOX（长方体）、CYLINDER（圆柱体）、SPHERE（球体）、CONE（圆锥体）等，通过这些命令可以先构建出基础的几何形状，再利用差集命令进行组合，在一个长方体上创建一个圆孔，就可以先绘制一个圆柱体，将圆柱体与长方体进行差集运算，从而在长方体上“挖”出圆柱形的孔洞。

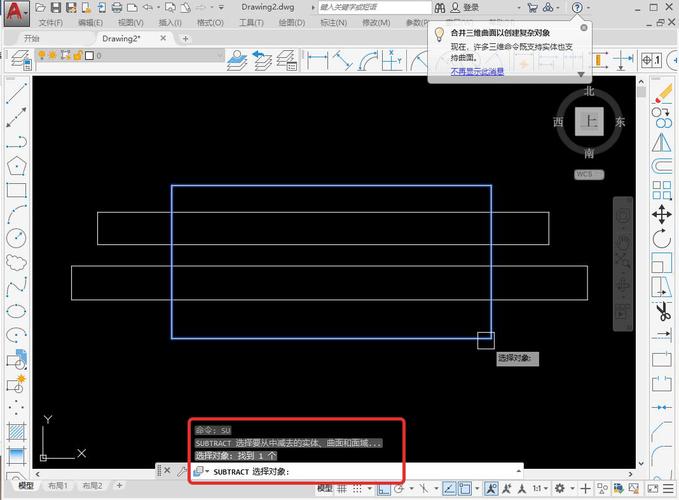

三维差集命令的基本操作步骤相对简单,但需要注意操作的顺序和选择对象的准确性，具体步骤如下：在CAD命令行中输入“SUBTRACT”并按回车键，或者在“实体编辑”工具栏中点击差集图标；命令行会提示“选择要从中减去的实体或面域...”，此时需要选择目标对象，也就是被减去的实体，例如上述例子中的长方体，选择完成后按回车键确认；命令行会提示“选择要减去的实体或面域...”，此时需要选择工具对象，也就是用来减去目标对象的实体，例如上述例子中的圆柱体，可以选择一个或多个实体作为工具对象；按回车键确认，系统会自动计算并生成差集运算后的结果，需要注意的是，目标对象和工具对象的选择顺序不能颠倒，否则会导致运算结果错误或无法进行运算。
在实际操作中,为了确保差集运算的准确性，用户需要注意以下几点，第一，确保所有参与运算的实体在空间位置上存在重叠或相交部分，如果工具实体完全位于目标实体外部，差集运算后目标实体不会发生任何变化；如果工具实体与目标实体无接触，运算可能会失败或生成意外结果，第二，在进行复杂模型的差集运算时，建议先对实体进行并集（UNION）或交集（INTERSECT）运算，简化模型结构后再进行差集运算，以提高运算效率和准确性，第三，差集运算后，原实体对象会被删除，生成的新实体是一个整体，如果需要编辑原实体，建议在运算前先备份或复制实体，第四，对于具有复杂内部结构的实体（如带有多个孔洞的零件），可以多次使用差集命令，依次减去不同的工具实体，逐步构建出最终模型。
为了更直观地理解差集命令的应用,以下通过一个简单的机械零件设计案例进行说明，假设需要设计一个带阶梯孔的长方体底座，具体步骤如下：使用BOX命令创建一个长方体作为底座，尺寸为100×100×50；使用CYLINDER命令创建两个圆柱体，第一个圆柱体直径为20，高度为60，第二个圆柱体直径为10，高度为30，并将两个圆柱体分别放置在长方体上表面的不同位置，确保它们与长方体重叠；执行SUBTRACT命令，先选择长方体作为目标对象，按回车键后，依次选择两个圆柱体作为工具对象，按回车键确认；长方体上会生成两个不同直径的阶梯孔，如果需要进一步修饰，可以在长方体边缘添加圆角（FILLET）或倒角（CHAMFER），完善零件细节。
三维差集命令在不同行业中的应用场景各有侧重,在机械设计中，常用于创建零件上的安装孔、键槽、凹槽等特征，例如在轴承座上减去一个圆柱体形成轴承安装孔，或在传动轴上减去方键形成键槽，在建筑设计中，可以利用差集命令在墙体上开出门窗洞口，例如从一个大的长方体墙体中减去一个长方体门洞和两个半球形的窗户洞口，在工业设计中，差集命令可用于制作产品的外壳内部结构，例如在手机外壳模型中减去内部的空间，以容纳电池、主板等组件，在模具设计中，差集命令也是创建型腔和型芯的重要工具，通过从毛坯实体中减去产品模型，生成模具的成型部分。
需要注意的是,差集命令在运算过程中可能会遇到一些常见问题，当工具实体与目标实体仅部分相交时，差集运算会减去目标实体与工具实体重叠的部分，剩余部分为运算结果；但如果工具实体完全包含在目标实体内部，运算后会生成一个具有空腔的实体，如果参与运算的实体是非封闭的（例如有未闭合的曲面），可能会导致运算失败或生成错误的实体，因此在执行差集命令前，应使用“检查”命令（CHECK）验证实体的封闭性。
为了提高差集命令的使用效率,用户可以结合CAD的其他功能进行操作，使用“对象捕捉”功能确保工具实体与目标实体精确定位，使用“动态观察”或“三维视图”命令调整视角，方便选择和查看实体；使用“视觉样式”命令（如“真实视觉样式”）可以更直观地显示实体的三维效果，有助于检查运算结果是否正确，对于复杂的模型，还可以使用“分割”或“剖切”命令对实体进行分解，再分别进行差集运算，以减少计算量。
在实际工程中,差集命令往往与其他布尔运算命令（并集、交集）配合使用，以构建复杂的三维模型，设计一个法兰盘时，可以先使用并集命令将多个简单的实体（如圆柱、圆环）组合成一个整体，再使用差集命令减去中心孔和螺栓孔，这种组合使用的方法能够大大提高建模的灵活性和效率，满足复杂设计需求。
CAD三维差集命令是三维建模中不可或缺的工具,通过掌握其正确的使用方法和注意事项，用户可以高效地创建出各种复杂的三维实体模型，无论是简单的孔洞切割，还是复杂的内部结构构建，差集命令都能发挥重要作用，在实际操作中，用户需要多加练习，熟悉命令的特性和应用技巧，并结合具体的设计需求灵活运用，才能充分发挥这一命令的功能，提升三维建模的效率和质量。
相关问答FAQs：
-
问：执行三维差集命令时，提示“选定的对象不是实体或面域”，是什么原因？如何解决？
答：出现此提示通常是因为参与运算的对象不是三维实体或面域，可能的原因包括：对象是曲面、线框、二维多段线未转换为面域，或者实体在创建过程中存在错误（如未封闭），解决方法：首先检查对象类型，使用“LIST”命令查看对象属性，确保选择的是实体或面域；如果是二维对象，需先使用“REGION”命令转换为面域；如果是实体，使用“CHECK”命令检查实体是否封闭，必要时重新创建实体。 -
问：差集运算后，为什么实体没有发生任何变化？
答：可能的原因有两个：一是工具实体（被减去的对象）与目标实体（被减的对象）没有重叠或相交部分，此时差集运算不会影响目标实体；二是选择对象时颠倒了目标实体和工具实体的顺序，解决方法：首先检查两个实体在空间中的位置关系，确保工具实体与目标实体存在重叠；然后重新执行差集命令，严格按照“先选择目标实体，再选择工具实体”的顺序进行选择。
