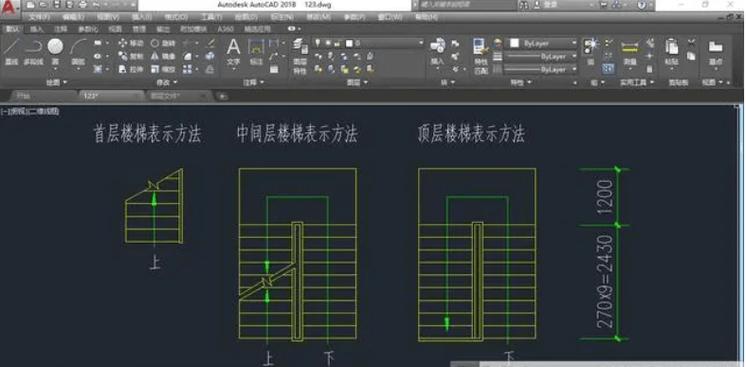

在CAD软件操作中,“切断”或“打断”是常用的编辑命令，主要用于将对象（如直线、圆弧、圆、多段线等）分割为两部分或删除指定部分，其核心快捷命令为BREAK（快捷键为BR），此外还有BREAK命令的变体以及针对特定对象的编辑方法，以下将详细解析CAD切断相关命令的使用方法、操作步骤、注意事项及扩展技巧。
核心切断命令：BREAK（BR）
BREAK命令是CAD中最基础的切断工具，支持直线、圆弧、圆、多段线、椭圆、样条曲线等多种对象，通过指定两点，可将对象在两点之间断开，或直接删除对象的一部分。

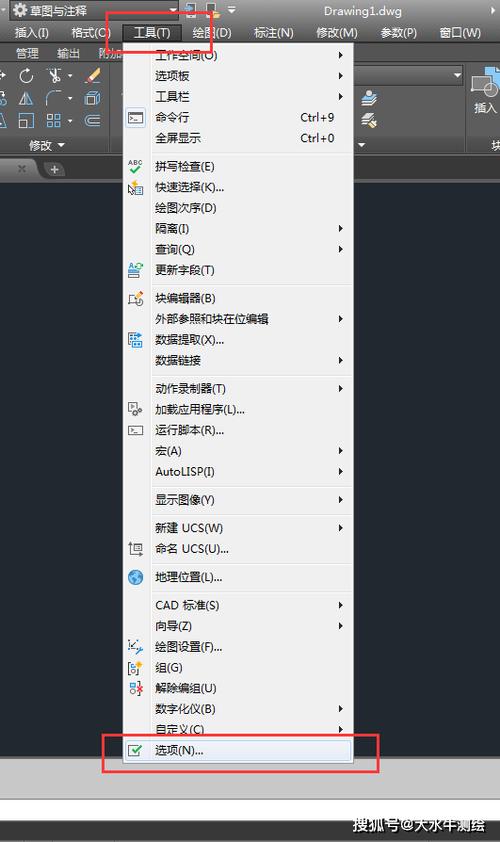

命令执行方式
- 快捷键：在命令行输入
BR后按回车键。 - 功能区：依次点击“常用”选项卡→“修改”面板→“打断”按钮（图标为“┳”）。
- 命令行：直接输入
BREAK并回车。
操作步骤
以打断一条直线为例,具体步骤如下：
- 触发命令：输入
BR并回车，进入BREAK命令。 - 选择对象：鼠标左键单击需要打断的直线（此时系统默认以单击点作为第一个打断点）。
- 指定第二个打断点：
- 若需删除直线中间的一部分,可在直线上指定第二个点，系统将删除两点之间的线段。
- 若需将直线从某点完全切断（分为两段），可在指定第二个点时输入 （相对坐标），表示与第一个点重合，此时直线会在单击点处断开，形成两个独立对象。
- 确认完成：按回车键或右键确认，结束命令。
参数说明
- 选择对象时的注意事项：
- 单击对象时,拾取点会被默认作为第一个打断点，因此需精确选择位置，若需重新指定第一点，可在选择对象后输入
F（First），再手动输入第一点和第二点的坐标。 - 打断圆时,系统按逆时针方向删除两点之间的圆弧，因此需注意点的选择顺序。
- 单击对象时,拾取点会被默认作为第一个打断点，因此需精确选择位置，若需重新指定第一点，可在选择对象后输入
- 删除模式与切断模式：
默认情况下,BREAK命令会删除两点之间的部分；若需仅切断对象而不删除（如将一条直线分为两段），可在指定第二点时输入 ，使两点重合。
示例：打断圆弧
假设需要将一段圆弧从中间某点切断,操作如下：
- 输入
BR回车，选择圆弧（单击点为A点）。 - 输入
F回车，手动指定第一点为B点（圆弧中点），第二点为C点（B点对称位置）。 - 系统将删除B、C两点之间的圆弧，剩余两段圆弧。
BREAK命令的变体：打断于点（BREAKPOINT）
打断于点是BREAK命令的简化形式，用于将对象在指定点处切断，不删除任何部分，结果为两个独立对象。
执行方式
- 功能区：“常用”→“修改”→“打断于点”按钮（图标为“┳”加一个点）。
- 命令行：输入
BREAK后选择对象，再输入F并指定同一点作为第一点和第二点。
操作步骤
- 点击“打断于点”按钮。
- 选择需要切断的对象（如直线）。
- 在对象上指定切断点（如直线中点），直线将在该点分为两段，但外观上仍连续，需选中对象才能看到分离效果。
适用场景
适用于需要将对象分割为多个独立部分但保留几何连续性的情况,例如后续需对不同部分单独应用图层或样式。

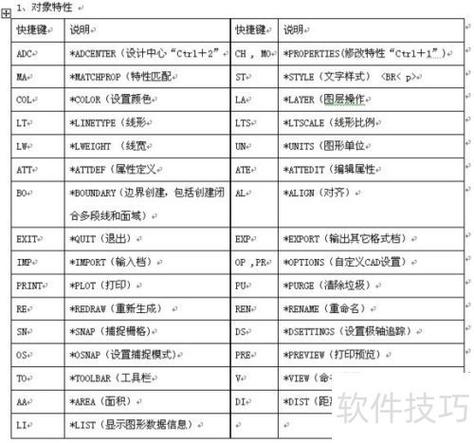

其他切断相关命令
除核心的BREAK命令外,CAD中还有其他工具可实现类似“切断”功能，需根据对象类型灵活选择。
TRIM（修剪，快捷键：TR）
TRIM命令通过其他对象定义的剪切边，精确修剪掉对象的多余部分，虽名为“修剪”，但实际效果相当于“切断”。
- 操作步骤：
- 输入
TR回车，选择作为剪切边的对象（可直接回车选择所有对象）。 - 选择需要修剪的对象（如直线超出圆弧的部分），系统将自动删除。
- 输入
- 优势：适用于复杂边界下的精确切断，例如用矩形修剪圆的内部部分。
EXTEND（延伸，快捷键：EX）
EXTEND命令与TRIM相反，用于将对象延伸至指定的边界，但通过设置“隐含边”可实现“反向切断”效果。
- 隐含边切断：输入
EX回车后，选择边界对象，再输入E（Edge）→E（Extend），选择需要“切断”的对象，系统会将其延伸至边界后“虚拟切断”。
SCALE（缩放，快捷键：SC）
通过缩放对象并调整基点,可实现类似“切断”的视觉效果，将直线一端缩放为0，相当于将该端点“切断”至基点位置。
EXPLODE（分解，快捷键：X）
对于多段线、块等复合对象，先使用 EXPLODE 分解为基本元素（如直线、圆弧），再通过BREAK命令切断，适用于复杂对象的局部编辑。
切断命令的实用技巧
-
精确打断点的确定：
- 结合对象捕捉（如端点、中点、交点）可精确定位打断点，避免手动输入坐标的误差。
- 使用极轴追踪或动态输入，可实时显示打断长度和角度。
-
批量打断操作：
- 对多个对象执行相同打断操作时,可先输入
BR回车，选择所有对象，再指定打断点，系统会依次对每个对象执行打断。
- 对多个对象执行相同打断操作时,可先输入
-
打断圆的特殊性：
圆打断后会成为圆弧,若需保留为圆，可使用TRIM命令配合边界修剪，或通过打断后重新绘制圆弧并闭合。
-
快速切断闭合对象：
- 对于多段线绘制的闭合图形（如矩形），使用
BREAK命令时，若指定两点重合，可将闭合图形在指定点断开为开放曲线。
- 对于多段线绘制的闭合图形（如矩形），使用
常见问题与注意事项
-
打断后对象无法选中：
- 原因：打断后两段对象位置重合，视觉上未分离。
- 解决：点击对象，通过夹点显示判断是否已断开，或使用
GROUP命令取消编组后重新选择。
-
打断圆弧方向错误：
- 原因：圆弧打断按逆时针方向删除两点之间的部分，点的选择顺序影响结果。
- 解决：若需反向删除，可交换两点的选择顺序，或使用TRIM命令调整剪切边。
相关问答FAQs
Q1：如何使用BREAK命令将直线从端点处切断，使其成为两段独立的直线？
A：操作步骤如下：
- 输入
BR回车，选择需要切断的直线（单击点靠近端点A）。 - 输入
F回车，手动指定第一点为直线端点A（可通过对象捕捉精确定位）。 - 输入 回车，使第二点与第一点重合。
- 完成后,直线在A点处断开，成为两段独立直线，需选中对象才能看到分离效果。
Q2：使用TRIM命令时，如何快速修剪多个对象的多余部分？
A：批量修剪技巧如下：
- 输入
TR回车，选择所有作为剪切边的对象（可直接回车选择全图）。 - 按住
Shift键，依次点击需要保留的对象（如多条直线需保留与圆弧相交的部分）。 - 松开
Shift键，点击需要修剪的多余部分（如直线超出圆弧的部分），系统会自动修剪。 - 重复步骤3,直至所有多余部分被删除，最后回车结束命令。
通过掌握以上切断命令及技巧,可高效完成CAD中的对象分割与编辑工作，提升绘图精度和效率。
