在CAD软件中，打断多段线（BREAK）是一项基础且常用的编辑命令，主要用于将多段线（Polyline）在指定点处断开，形成两个独立的多段线对象或删除其中一部分，该命令在修改复杂图形、调整线条长度或分离特定线段时具有重要作用，以下从命令功能、操作步骤、注意事项、实际应用场景及与其他命令的对比等方面进行详细说明。

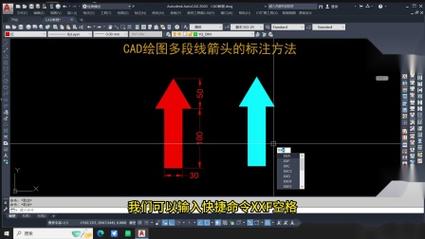

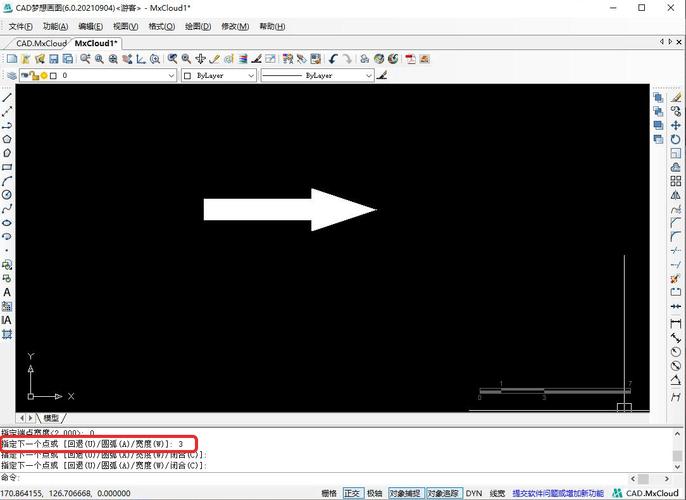

（图片来源网络，侵删）

打断多段线命令的功能与调用方式

打断多段线命令的核心功能是通过指定两个断点（或一个点与另一个方向上的点），将多段线分割为两部分，若断点重合，则相当于删除多段线中的一部分,调用该命令的方式主要有三种：

功能区操作：在“常用”选项卡下的“修改”面板中，点击“打断”按钮（图标为□）。
命令行输入：在命令行中输入BREAK（或快捷键BR）,按回车键确认。
工具栏操作：在经典模式下，通过“修改”工具栏中的“打断”图标调用。

调用命令后，需根据提示选择目标多段线，并依次指定打断点，值得注意的是，打断命令不仅适用于多段线，还可用于直线、圆弧、圆等二维对象，但针对多段线时,需注意其整体性被破坏后的特性变化。

打断多段线的详细操作步骤

基本打断操作（两点打断）

以将一条多段线在指定两点间打断为例,具体步骤如下：

步骤1：启动打断命令（BR），命令行提示“选择对象”。
步骤2：选择需要打断的多段线，此时需注意：若直接点击多段线，默认点击位置将作为第一个断点；若需精确定位，可输入F（First point）后重新指定第一点。
步骤3：指定第一个断点（可通过坐标输入、对象捕捉或鼠标点击确定）。
步骤4：指定第二个断点，系统将自动删除两点之间的部分,并将剩余部分分为两个独立的多段线对象。

示例：若需将一条包含5段线段的多段线在第2、3段之间打断，可在第2段末端指定第一点，在第3段始端指定第二点,完成后原多段线将分离为两条独立的多段线。

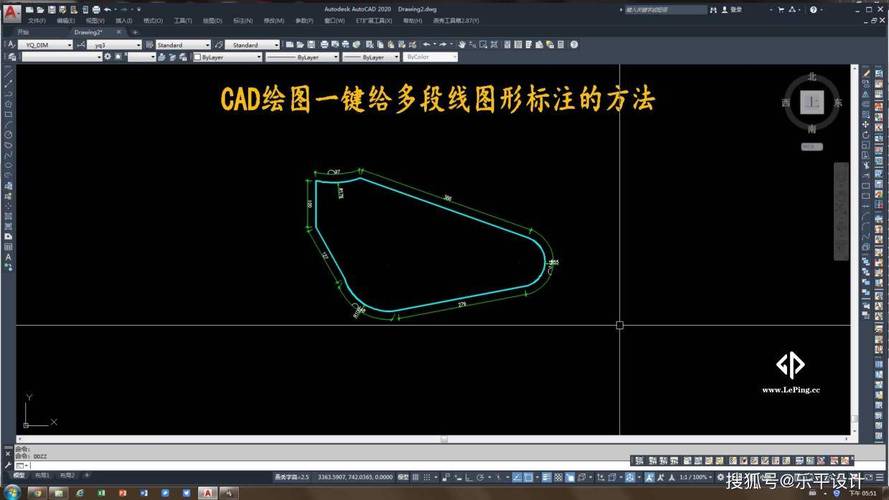

（图片来源网络，侵删）

单点打断（删除一点至端点）

若仅需删除多段线中某一点至端部的线段,可通过以下简化操作：

指定第一个断点后，在提示“指定第二个断点”时，输入（表示相对于第一点的坐标），或直接捕捉端点,系统将自动删除第一点至端点之间的部分。

使用打断于点命令（快速分割）

CAD中还存在“打断于点”（BREAK AT POINT）命令，用于将多段线在指定点处分割为两个独立对象，但不删除任何部分，调用方式与打断命令类似,操作步骤更简化：

选择“打断于点”工具后，选择多段线并指定分割点,即可完成分割。

打断多段线的注意事项

多段线的特性变化：打断后，原多段线的宽度、线型等属性可能无法保留在分割后的对象中，尤其是当断点位于圆弧或线宽变化的线段上时,需重新设置属性。
闭合多段线的处理：若打断闭合多段线（如多边形），断点将自动打开，形成开放多段线，需通过“闭合”（CLOSE）选项重新闭合。
精确打断的技巧：结合对象捕捉（如端点、交点、中点）或极轴追踪，可确保断点位置的准确性；输入相对坐标（如@10,0）可控制打断长度。
与其他修改命令的冲突：若多段线已通过“合并”（JOIN）命令组合,打断后需重新执行合并操作才能恢复整体性。

实际应用场景

管道线路修改：在绘制给排水或电气线路图时，需将主管道多段线在分支点处打断,以便单独修改分支线路。
建筑轮廓调整：修改墙体多段线时，可通过打断命令分离门窗洞口位置,避免手动修剪线段。
机械零件加工：在绘制零件轮廓时，需将多段线在圆弧与直线连接处打断,以便分别设置不同的加工参数。

打断多段线与其他命令的对比

命令名称	功能特点	适用场景
打断（BREAK）	可删除两点之间的部分，或分割为两个对象	需要删除或分离多段线某一段时
打断于点	仅分割多段线，不删除任何部分	需要将多段线分为独立对象但保留全部线段时
修剪（TRIM）	以其他对象为边界，剪切多段线的一部分	需要根据边界精确修剪多段线时
分解（EXPLODE）	将多段线分解为独立的直线和圆弧，破坏其整体性	需要编辑多段线的单一组成元素时
