在CAD绘图过程中，快捷键命令的运用能显著提升绘图效率，而“闭合”相关的快捷键命令更是处理图形连续性和完整性的核心工具，无论是绘制封闭的多段线、填充图案边界，还是确保图形在编辑后保持首尾相连状态，熟练掌握闭合命令都能有效避免手动连接的繁琐操作，减少绘图误差，以下将详细解析CAD中与“闭合”相关的快捷键命令及其应用场景、操作方法及注意事项。
在CAD中，最常用的“闭合”命令与多段线（PLINE）编辑直接相关，当用户需要绘制或修改一个封闭的多段线图形时，可通过以下步骤实现：执行PLINE命令绘制连续线段（输入PL后按回车，依次指定各点），若需在绘制过程中直接闭合，则在命令提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”时，输入C（Close）并按回车，系统会自动将当前点与起点连接，形成封闭图形，若已绘制完成开放的多段线，需通过编辑命令实现闭合：输入PEDIT（多段线编辑）命令，选择目标多段线后，在弹出的选项中输入C，即可将开放多段线首尾闭合；若需取消闭合，再次输入C即可切换，对于由直线（LINE）命令绘制的连续线段，需先将其转换为多段线（使用PEDIT命令选择线段，输入Y确认转换为多段线）,再执行闭合操作。
除了多段线编辑，填充（HATCH）操作中的边界闭合也是关键步骤，当用户对封闭区域进行图案填充时，若边界未完全闭合，填充将失败或报错，可使用BOUNDARY（边界）命令（输入BO后按回车）创建封闭的多段线或面域：在“边界创建”对话框中，确认对象类型为“多段线”，点击“拾取点”按钮，在需填充的区域内任意位置点击，系统自动检测并生成闭合边界，若边界存在微小间隙导致无法闭合，可先使用FILLET（圆角）命令将间隙两侧的线段以半径为0倒角（输入F后按回车，设置半径R=0，依次选择间隙两侧线段）,快速实现无缝闭合。
对于三维建模中的“闭合”需求，如通过拉伸（EXTRUDE）命令将二维图形生成三维实体，二维图形必须为封闭且不自交的轮廓，常见操作包括：使用REGION（面域）命令将封闭的二维线框转换为面域（输入REG后按回车，选择对象创建面域），或使用POLYGON（多边形）命令直接绘制正多边形（输入POL后按回车，指定边数后选择“内接于圆”或“外切于圆”模式，输入C可闭合多边形），在曲面建模中，LOFT（放样）命令要求截面曲线必须闭合，可通过PEDIT命令的“闭合”选项确保截面连续。

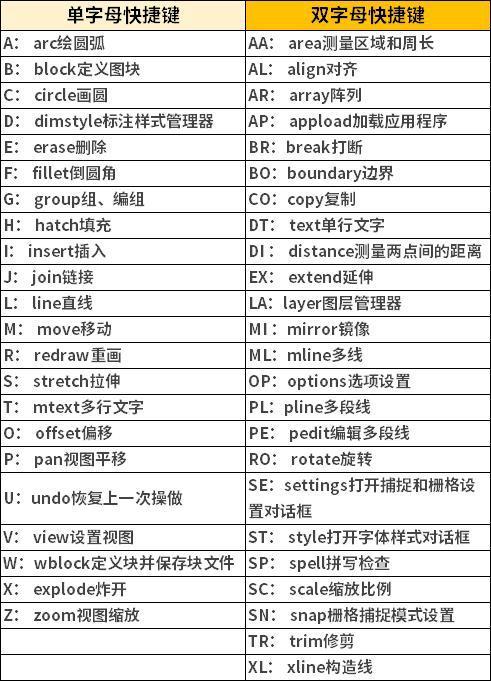

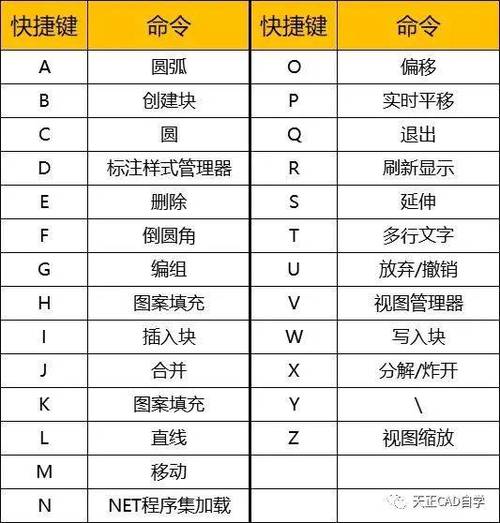

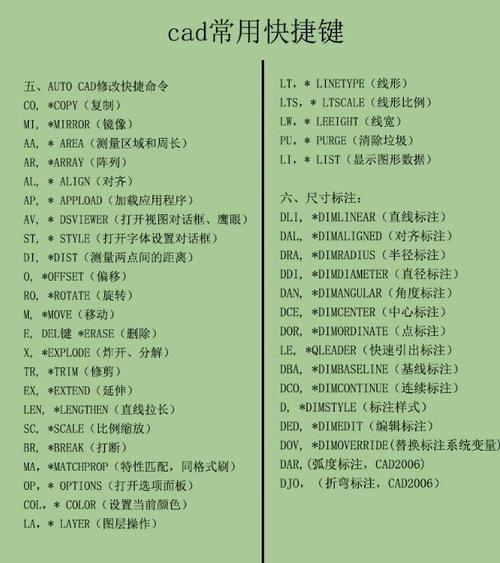

以下是常用闭合相关快捷键命令的总结：
| 命令 | 快捷键 | 功能说明 | 适用场景 |
|---|---|---|---|
| 多段线闭合 | PL中输入C | 绘制多段线时直接闭合起点 | 连续绘制封闭图形（如矩形、多边形） |
| 多段线编辑闭合 | PEDIT中输入C | 将开放多段线首尾连接 | 修改已绘制的开放多段线为封闭图形 |
| 边界创建 | BO | 检测封闭区域并生成闭合多段线 | 填充前快速生成边界，或提取封闭轮廓 |
| 面域创建 | REG | 将封闭二维线框转换为面域 | 三维建模前准备可拉伸的封闭轮廓 |
| 零半径倒角 | F中设置R=0 | 闭合线段间的微小间隙 | 修复因间隙导致的填充失败或闭合错误 |
在实际操作中，闭合命令的常见问题包括：闭合后图形显示异常（通常因线段重叠或自交导致，需使用OVERKILL命令删除重复对象）、填充时边界无法识别（需检查是否存在未闭合的开口，使用BPOLY命令手动探测边界点），为提高效率，建议用户结合“对象捕捉”（F9）和“动态输入”（F12）功能，确保绘制点的精确性,从源头减少闭合失败的风险。
相关问答FAQs
Q1：为什么使用PEDIT命令闭合多段线后，图形仍显示为开放状态？
A：可能原因有两个：一是目标对象并非多段线（如直线、圆弧需先转换为多段线：执行PEDIT命令时选择对象，输入Y确认转换）；二是多段线存在自交或重叠部分，导致闭合后系统仍判定为非封闭，可通过输入PEDIT命令选择对象后，输入J（合并）选项，将重叠部分合并，再尝试闭合，若问题依旧，使用OVERKILL命令清理冗余对象后重新操作。
Q2：如何快速检查CAD图形是否存在未闭合的间隙？
