最常用的圆弧命令：ARC
ARC 命令用于绘制一段圆弧，启动命令后，CAD会提供多种方式来定义圆弧。
（图片来源网络，侵删）
如何启动 ARC 命令？
- 命令行输入： 在键盘上直接输入
ARC或其简化命令A，然后按回车键。命令: A
- 功能区/工具栏： 在“绘图”选项卡或工具栏中找到“圆弧”按钮。
ARC 命令的多种绘制方式
启动 ARC 命令后，命令行会提示你选择圆弧的创建方式，默认是 “三点” 方式，也是最灵活的一种。
方式1：三点 (3-Point) - 最常用 通过指定圆弧的起点、圆弧上任意一点和端点来绘制。
- 操作步骤：
- 输入
A，回车。 - 指定圆弧的起点 (Specify start point of arc)。
- 指定圆弧的第二个点 (Specify second point of arc or [Center/End])，这个点决定了圆弧的弯曲方向和大小。
- 指定圆弧的端点 (Specify end point of arc)。
- 输入
方式2：起点、圆心、端点 (Start, Center, End) 先确定圆弧的起点和圆心，再确定端点。
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 输入
C(Center)，回车，然后指定圆心。 - 指定端点。
- 输入
方式3：起点、圆心、角度 (Start, Center, Angle) 通过起点、圆心和圆弧的圆心角来绘制。

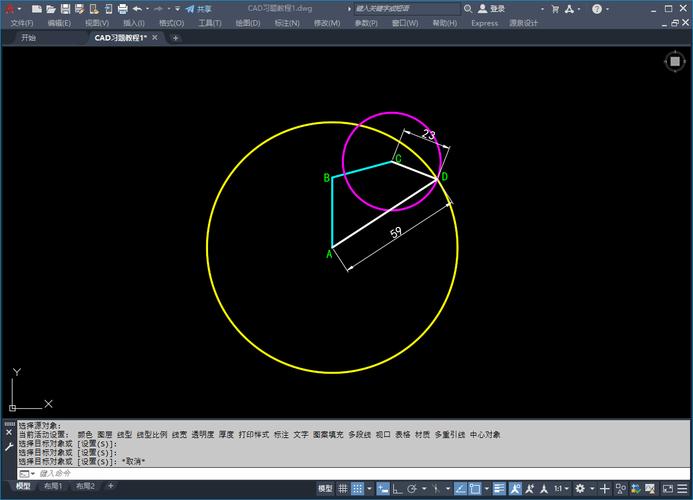

（图片来源网络，侵删）
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 输入
C，回车，然后指定圆心。 - 输入
A(Angle)，回车，然后输入角度值（如90表示90度），逆时针为正。
- 输入
方式4：起点、圆心、长度 (Start, Center, Length) 通过起点、圆心和弦长来绘制。
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 输入
C，回车，然后指定圆心。 - 输入
L(Length of chord)，回车，然后输入弦长值。
- 输入
方式5：起点、端点、角度 (Start, End, Angle) 通过起点、端点和圆心角来绘制。
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 指定端点。
- 输入
A(Angle)，回车，然后输入角度值。
- 输入
方式6：起点、端点、方向 (Start, End, Direction) 通过起点、端点和圆弧在起点处的切线方向来绘制。
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 指定端点。
- 输入
D(Direction)，回车，然后用鼠标或输入值指定起点方向。
- 输入
方式7：起点、端点、半径 (Start, End, Radius) 通过起点、端点和半径来绘制。
（图片来源网络，侵删）
- 操作步骤：
- 输入
A，回车。 - 指定起点。
- 指定端点。
- 输入
R(Radius)，回车，然后输入半径值。
- 输入
其他与圆弧相关的命令
除了 ARC 命令，还有一些命令可以创建或编辑圆弧。
| 命令 | 快捷键 | 功能描述 | 常用场景 |
|---|---|---|---|
| 圆 | C |
绘制完整的圆。 | 绘制圆形，然后用 TRIM (修剪) 或 BREAK (打断) 命令来得到圆弧。 |
| 圆心, 半径 | C |
绘制圆的一种方式，常用于配合其他命令。 | 在绘制扇形、环形阵列等场景时，先画一个完整的圆作为辅助。 |
| 修剪 | TR |
修剪对象，使其与其他对象的边界相交，这是将圆变成圆弧的最常用方法之一。 | 画好一个圆后，用直线或其他边界将其多余部分剪掉。 |
| 打断 | BR |
在两点之间打断对象，可以创建一个间隙。 | 在圆上指定两个点，直接将其打断成一段圆弧。 |
| 圆角 | F |
用指定半径的圆弧平滑地连接两个对象。 | 在两条直线、直线与圆弧等对象之间创建圆角过渡。 |
| 倒角 | CHA |
虽然主要用于倒直角，但设置半径为0时，可以快速修剪两条线至交点。 | 与圆角配合使用，进行拐角处理。 |
实用技巧与总结
-
灵活运用
TRIM和BREAK：- 画圆弧最快的方法：很多人习惯直接用
ARC命令，但更高效的方法是先用CIRCLE命令画一个圆，然后用TRIM(TR) 命令剪掉不需要的部分，这种方法尤其在绘制已知圆心和半径的圆弧时非常方便。 BREAKvsTRIM：BREAK是直接在圆上“砸”掉一段，而TRIM是以其他对象为“剪刀”来修剪，根据已有条件选择。
- 画圆弧最快的方法：很多人习惯直接用
-
使用正交模式 和极轴追踪：
- 在绘制水平和垂直方向的圆弧时,务必打开正交模式 (
F8)，可以极大地提高绘图精度和效率。 - 极轴追踪 (
F10) 可以帮助你捕捉到特定的角度（如30°、45°、90°），用于绘制有特定角度要求的圆弧。
- 在绘制水平和垂直方向的圆弧时,务必打开正交模式 (
-
默认方式是三点：
ARC命令默认就是“三点”方式，这是最直观、最不容易出错的方式，如果需要其他方式，再根据命令行的提示输入相应的选项（如C,E,A等）。
-

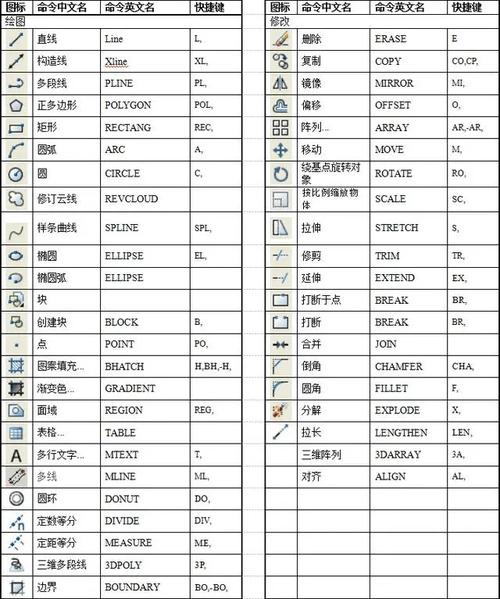

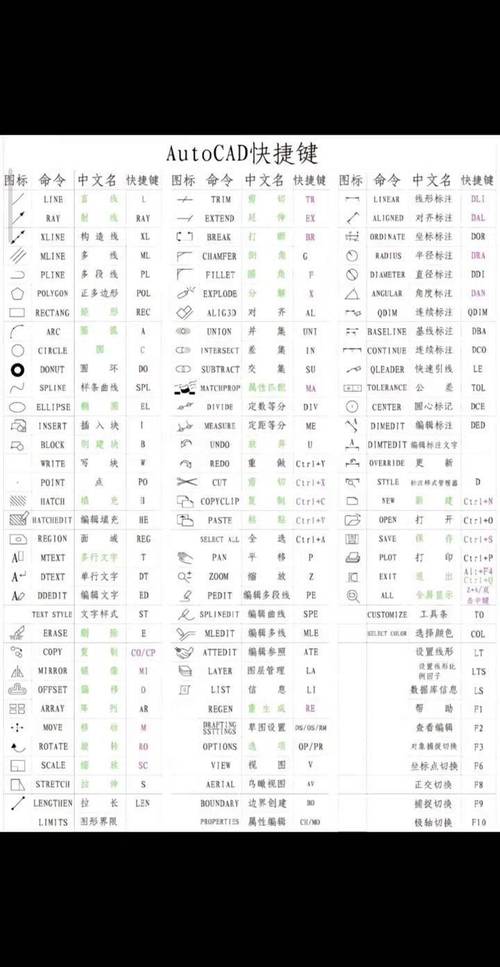

快捷键记忆：
- 圆弧:
A(来自 Arc) - 圆:
C(来自 Circle) - 修剪:
TR(来自 TRim) - 打断:
BR(来自 BReak)
- 圆弧:
希望这份详细的总结能帮助你更好地掌握CAD中的圆弧绘制！
