在CAD软件操作中,延伸命令（Extend）是常用的编辑工具之一，主要用于将选定的对象精确延伸到指定的边界对象上，从而实现图形的精准连接和闭合，掌握延伸命令的快捷键及使用方法，能显著提升绘图效率，本文将详细讲解CAD延伸命令的快捷键、操作步骤、实用技巧及注意事项，并通过表格对比不同边界类型的应用场景，最后以FAQs形式解答常见问题。

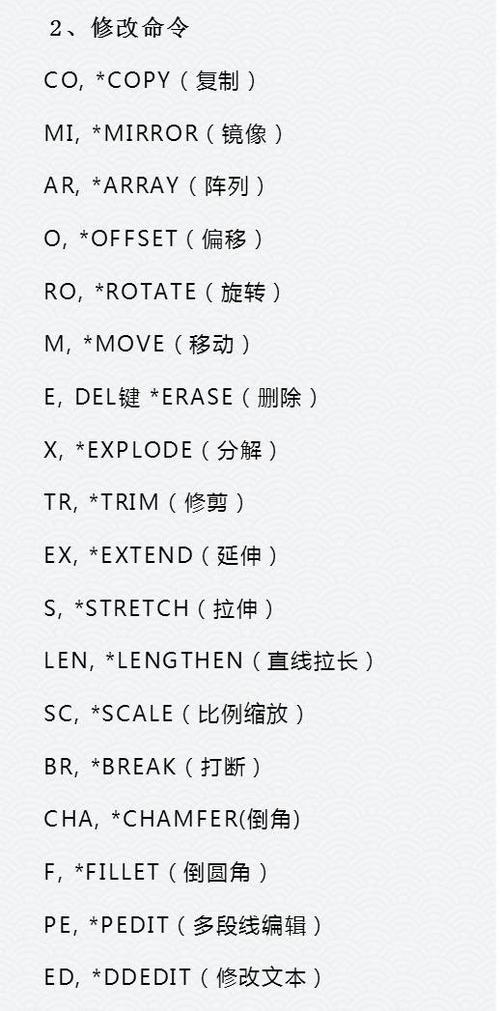

CAD延伸命令的快捷键与基本概念

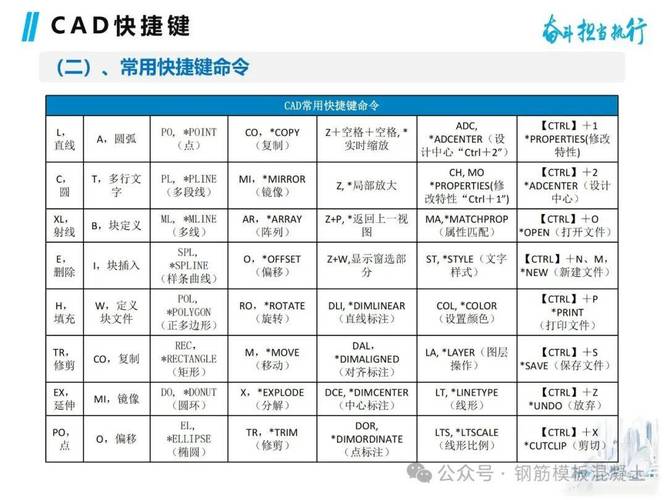

在主流CAD软件（如AutoCAD、浩辰CAD等）中，延伸命令的默认快捷键为EX（输入命令时不分大小写），该命令属于“修改”菜单下的常用工具，其核心功能是让对象（如直线、圆弧、多段线等）的端点精确延伸至另一对象（边界）的边缘，或通过隐含边界进行延伸，与“修剪”命令（快捷键TR）互补，两者常结合使用，通过“TR→空格→E→空格”的快捷组合可实现“延伸后修剪”的高效操作。
延伸命令的详细操作步骤
启动延伸命令
- 方法一：键盘输入
EX，按回车键确认； - 方法二：点击“修改”工具栏中的“延伸”按钮（图标为一条直线指向另一条直线的箭头）；
- 方法三：菜单栏执行“修改→延伸”。
选择边界对象
启动命令后,命令行提示：“选择对象或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”，此时需先选择作为延伸“目标”的边界对象（如直线、圆、多段线等），可单选或多选，完成后按回车键确认。
- 关键提示：若未选择边界直接按回车，CAD将自动提示“选择所有对象作为潜在边界”，但实际操作中建议手动选择边界，避免误选无关对象。
选择要延伸的对象
确认边界后,命令行提示：“选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]：”，此时点击需要延伸的对象，其端点将沿最接近边界的方向延伸至边界位置。
- 操作技巧：按住
Shift键可临时切换为“修剪”模式，直接修剪对象至边界，无需退出命令重新启动修剪功能。
设置延伸模式（“边”选项）
若边界对象与延伸对象不相交（如延伸对象与边界存在间隙），可通过“边”选项控制延伸逻辑：
- 延伸(E)：默认模式，允许延伸对象到边界对象的隐含边界（如延伸到圆的切线方向）；
- 不延伸(N)：仅当延伸对象与边界实际相交时才执行延伸，不相交则忽略。
操作方法：在边界选择阶段输入E，按回车后选择“延伸”或“不延伸”。
延伸命令的实用技巧与高级应用
栏选（F）与窗交（C）的快速选择
- 栏选（F）：输入
F后绘制一条临时直线，所有与该直线相交的对象将被自动选中为延伸对象，适合批量延伸分散的图形元素； - 窗交（C）：输入
C后拖拽矩形窗口，仅完全包含在窗口内或与窗口边界相交的对象会被选中，适合大范围延伸操作。
投影（P）选项的3D应用
在三维绘图时,“投影”选项可控制延伸的投影方式：
- 无(N)：仅延伸对象在三维空间中实际与边界相交的部分；
- UCS：在当前用户坐标系（UCS）的XY平面上延伸对象，忽略Z轴差异；
- 视图(V)：沿当前视图方向延伸对象，适用于透视视图中的延伸操作。
操作方法：在边界选择阶段输入P，按回车后选择对应投影模式。
多段线、圆弧等复杂对象的延伸
- 多段线：延伸整条多段线时，所有线段将统一延伸至边界；若需单独延伸某一段，需先使用“分解”（X命令）拆分多段线；
- 圆弧/椭圆弧：延伸后弧长会增加，但圆心半径不变，延伸方向为圆弧的切线方向；
- 样条曲线：延伸后需手动调整控制点以保持曲线平滑，建议延伸前备份原始曲线。
与“修剪”命令的联动技巧
实际绘图中,常需对同一组对象同时进行延伸和修剪，通过“TR→空格→E→空格”的快捷组合，可快速切换模式：
- 先输入
TR（修剪）按回车，再按两次空格（全选对象），按住Shift键点击需延伸的对象，松开Shift后点击需修剪的对象，实现高效编辑。
不同边界类型的应用场景对比
为更直观理解延伸命令中边界对象的选择逻辑,以下通过表格对比常见边界类型的特点及适用场景：
| 边界类型 | 支持对象举例 | 延伸特点 | 适用场景 |
|---|---|---|---|
| 直线/射线/构造线 | Line、Xline | 可延伸至直线的任意端点，支持双向延伸 | 机械零件轮廓的闭合、建筑轴线的延伸连接 |
| 圆/圆弧/椭圆 | Circle、Arc、Ellipse | 延伸至圆弧的切线方向，圆弧延伸后弧长变化 | 法兰盘孔位的边缘延伸、管道弯头的连接 |
| 多段线/样条曲线 | Pline、Spline | 多段线整体延伸，样条曲线需手动调整平滑度 | 复合线框的闭合、地形轮廓的延伸修正 |
| 图块/外部参照 | Block、Xref | 仅当边界为图块/参照的原始图元时才支持延伸 | 装配图中标准件的局部延伸（需分解图块后操作） |
| 文字/标注/填充 | Text、Dim、Hatch | 不支持作为边界，延伸时需避开这些对象 | 标注线延伸至轮廓线，填充区域边界的精确闭合 |
注意事项与常见错误规避
- 边界对象的选择优先级：延伸命令中，边界对象必须与延伸对象在几何上存在“可延伸”关系（如直线与直线、直线与圆等），若边界为孤立点或不相交的封闭对象（如未分解的图块），延伸操作将失败。
- 延伸方向的自动判断：CAD会自动选择延伸对象“最接近”边界的一端进行延伸，若需反向延伸，需先删除原对象重新绘制，或使用“镜像”命令调整方向。
- 复杂对象的延伸限制：填充图案、多行文字等“非几何对象”无法作为延伸对象，也无法被延伸，需先转换为基本几何元素（如分解填充）。
- 视图缩放的影响：在缩放比例过大的视图中，可能因显示精度问题导致延伸对象与边界看似相交，实际无法延伸，建议在1:1比例或适中视图下操作，必要时使用“实时缩放”（Z命令）调整视图。
相关问答FAQs
问题1：为什么延伸命令执行后对象没有变化？
解答：延伸命令无效通常由以下原因导致：
- 未选择边界对象：启动命令后需先选择边界并按回车确认，直接选择延伸对象会导致操作失败；
- 边界与延伸对象不相交且“边”选项设置为“不延伸”：检查“边”选项（输入
E），确保选择“延伸”模式； - 对象类型不支持：如尝试延伸填充图案、文字等对象，需先将其分解为基本几何元素；
- 图层被冻结或锁定：检查边界对象或延伸对象的图层状态，确保未被冻结（图层图标显示雪花）或锁定（图层图标显示锁闭）。
问题2：如何快速将多条直线延伸至同一条边界线？
解答：可通过“窗交选择”和“栏选”组合实现高效批量延伸，具体步骤如下：
- 输入
EX启动延伸命令，选择作为边界的目标直线（如水平基准线），按回车确认； - 输入
C（窗交），拖拽矩形框选择所有需要延伸的直线（无需精确选中，与窗口相交即可）； - 若部分直线未延伸至边界,输入
F（栏选），绘制一条跨越所有未延伸直线的临时直线，按回车即可完成批量延伸； - 对于需要反向延伸的直线,按住
Shift键点击该直线，切换为修剪模式后调整方向。
通过以上方法,可快速处理多条直线的延伸需求，避免逐个操作的繁琐步骤。
