在CAD软件中，放样命令（LOFT）是通过多个横截面形状创建三维实体或曲面的强大工具，而放样设置命令则决定了最终生成对象的形状、平滑度和过渡方式，掌握放样设置的核心参数，能够精准控制模型的细节表现，尤其适用于复杂曲面建模，如管道、翼型、工业产品外壳等场景，以下从放样设置的基本原理、关键参数选项、操作流程及常见应用场景展开详细说明。
放样设置的核心参数与选项
放样设置主要通过命令行提示或“放样设置”对话框（输入LOFT命令后，按回车键，在选择横截面时出现“输入选项 [导向(G)/路径(P)/仅横截面(C)] <仅横截面>:”提示，选择“仅横截面(C)”后会弹出对话框）进行调整,主要参数包括：
横截面选项
- 横截面位置：放样的基础是按顺序选择的多个二维图形（如圆、椭圆、多边形等），选择顺序直接影响模型的生成路径，先选择大圆，再选择小圆,生成的模型会从大圆逐渐过渡到小圆。
- 横截面对齐：勾选“对齐”选项后，系统会自动调整横截面以避免扭曲；取消勾选则保留横截面的原始角度,适用于需要特定扭转效果的模型。
曲面拟合方式
- 平滑拟合：通过横截面顶点之间的平滑曲线连接曲面，适用于自然流线型模型（如汽车车身），可调整“起点和端点相切”选项,使曲面与相邻几何体相切过渡。
- 直线拟合：横截面之间用直线连接，生成棱角分明的模型（如多棱柱）。
- 法线控制：通过调整“拔模斜度”和“幅度”，控制横截面在放样过程中的缩放比例,实现锥形或变径效果。
路径控制
当使用路径放样时，需指定一条二维或三维曲线作为路径，横截面将沿路径排列,路径控制的关键参数包括：
- 路径对齐：确保横截面始终与路径垂直,避免倾斜。
- 路径扭曲：通过“扭曲”选项控制横截面沿路径的旋转角度,适用于螺旋管或扭曲带状模型。
导向曲线
导向曲线是横截面顶点之间的附加曲线，用于进一步控制曲面形状，设计飞机机翼时,可通过上下两条导向曲线控制翼型的厚度分布。
放样设置的操作流程
以AutoCAD为例,放样设置的具体步骤如下：

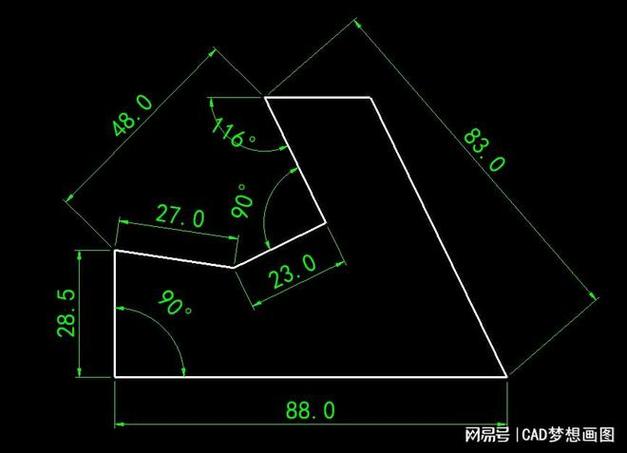

- 准备横截面：绘制或导入二维封闭图形（如圆、矩形）,并确保它们位于同一平面或平行平面上。

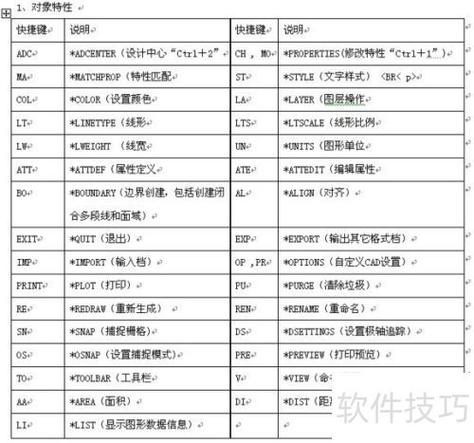

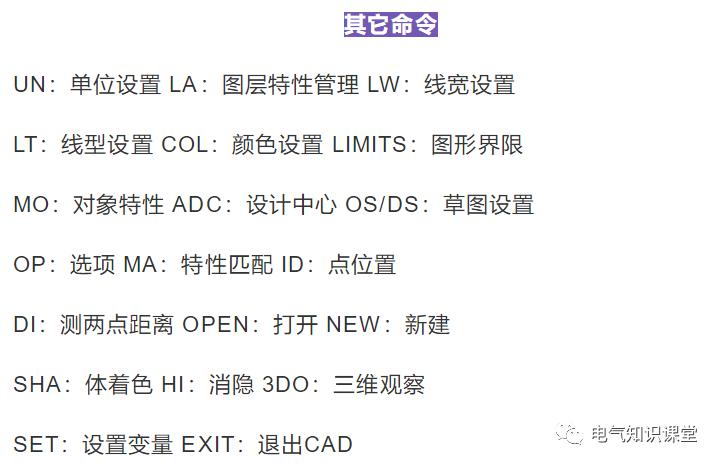

- 启动放样命令：输入
LOFT命令,按回车键。 - 选择横截面：按顺序选择所有横截面,选择完成后按回车键。
- 设置放样选项：
- 若选择“仅横截面(C)”，弹出“放样设置”对话框，调整拟合方式、平滑度等参数。
- 若选择“导向(G)”，需额外选择导向曲线；选择“路径(P)”则需指定路径曲线。
- 预览与确认：对话框中可实时预览模型效果，调整满意后点击“确定”生成实体或曲面。
放样设置在不同场景的应用示例
| 应用场景 | 横截面设置 | 拟合方式 | 特殊参数 | 效果示例 |
|---|---|---|---|---|
| 圆锥台变径管 | 底部大圆、顶部小圆 | 平滑拟合 | 拔模斜度=5° | 逐渐收缩的圆锥形管道 |
| 螺旋楼梯扶手 | 圆形横截面+螺旋线路径 | 路径放样 | 路径扭曲=360°/每圈 | 螺旋上升的圆形扶手 |
| 汽车引擎盖曲面 | 多个椭圆横截面+上下导向曲线 | 平滑拟合+法线控制 | 起点相切=水平 | 流线型引擎盖表面 |
| 多棱柱支架 | 矩形横截面（数量≥3） | 直线拟合 | 无 | 棱角分明的支架结构 |
放样设置的常见问题与优化技巧
-
横截面顺序错误导致模型扭曲
解决方法：选择横截面时需按逻辑顺序（如从底部到顶部），或使用“交叉窗口”选择后通过“X”选项（如输入X并选择第一个和最后一个横截面）自动排序。 -
曲面平滑度过高导致模型卡顿
解决方法：在“放样设置”对话框中降低“曲面精度”值（默认为5，可调整为3-4），或在命令行输入SURFU和SURFV调整经度和纬度线段数。
相关问答FAQs
Q1：放样时如何避免横截面之间的交叉或自相交？
A1：交叉或自相交通常由横截面尺寸差异过大或顺序错误导致，解决方法包括：（1）确保相邻横截面的尺寸比例不超过3:1；（2）使用“对齐”选项自动调整横截面方向；（3）在“放样设置”中勾选“预览接合点”,通过调整横截面位置消除交叉。
Q2：放样生成的曲面如何进行编辑和修改？
A2：放样生成的曲面可通过以下方式编辑：（1）使用SURFTAB1和SURFTAB2命令调整曲面密度；（2）双击曲面进入“特性”面板，修改拟合方式或拔模斜度；（3）通过“夹点编辑”调整横截面的位置和大小，模型会实时更新；（4）若需更精细修改，可将曲面转换为NURBS曲面（使用CONVERTOLD命令）后使用控制点调整。
