在CAD软件中,捕捉设置是提高绘图精度和效率的核心功能，通过预设特定的捕捉点类型，用户可以快速定位图形的关键位置，避免手动输入坐标的误差，CAD捕捉设置的命令主要通过“草图设置”对话框或命令行输入来实现，以下是详细的操作方法和功能解析。

（图片来源网络，侵删）

捕捉设置的主要命令与入口

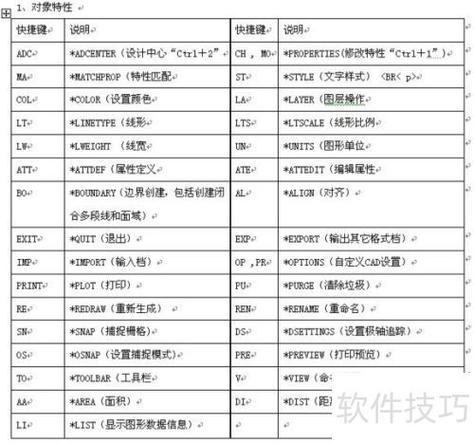

命令行入口
在CAD命令行中直接输入DSETTINGS（快捷键SE）或OSNAP，即可打开“草图设置”对话框，该对话框包含“对象捕捉”“极轴追踪”“三维对象捕捉”等选项卡，对象捕捉”是捕捉设置的核心区域。
通过输入RUNNINGOSNAP（快捷键OS）可快速开启或关闭当前运行中的捕捉模式，而OSNAP单独使用时，会弹出对象捕捉的快捷菜单，供用户临时切换捕捉类型。
工具栏与状态栏入口

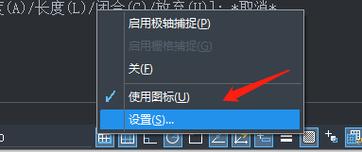

在CAD界面底部状态栏中，右键单击“对象捕捉”按钮，选择“对象捕捉设置”可进入对话框；或直接点击“对象捕捉”按钮旁的下拉箭头，勾选或取消勾选常用的捕捉类型（如端点、中点、圆心等），实现快速切换。

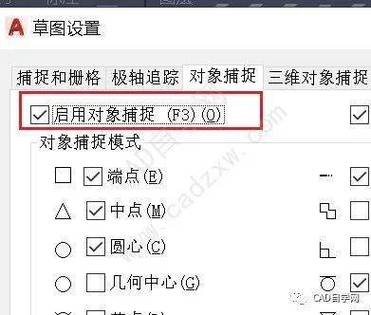

在“草图设置”对话框的“对象捕捉”选项卡中，系统提供了13种基本捕捉模式，每种模式针对不同的几何特征，具体功能如下表所示：

运行捕捉与临时捕捉的结合
（图片来源网络，侵删）
- 运行捕捉：在“草图设置”中勾选多个捕捉模式后，开启“对象捕捉”状态栏按钮，系统将自动捕捉符合条件的点，适用于连续绘图。
- 临时捕捉：在绘图过程中按住Shift键+右键，选择临时捕捉类型（如“切点”“垂足”），或直接输入对应命令（如TAN表示切点），可临时覆盖运行捕捉设置，避免干扰。
自动捕捉与靶框大小调整
在“选项”对话框的“草图”选项卡中，可调整“自动捕捉标记大小”和“靶框大小”，使捕捉标记更醒目或扩大捕捉范围，提高复杂图形中的操作效率。
对象捕捉追踪的应用
结合“对象捕捉追踪”功能，可基于捕捉点进行水平、垂直或极轴方向的延伸定位，同时开启“中点”和“对象捕捉追踪”，可快速找到两条线段中点的连线位置。

问题1：为什么捕捉点时无法准确定位？
解答：首先检查“对象捕捉”状态栏是否开启，其次确认是否勾选了对应的捕捉模式，或因图形过小导致捕捉标记不显示，可通过调整视图缩放比例或增大“自动捕捉标记大小”解决。
问题2：如何避免捕捉干扰绘图？
解答：若捕捉模式过于频繁触发，可暂时关闭“对象捕捉”状态栏，或使用F3键快速切换开关；对于需要精确控制的绘图场景，建议仅勾选必要的捕捉模式（如“端点”“交点”），减少无关捕捉点的干扰。
（图片来源网络，侵删）

Q1：如何快速切换不同的对象捕捉模式？
A1：可通过以下三种方式快速切换：

Q2：对象捕捉与极轴追踪如何协同使用？
A2：在“草图设置”中同时开启“对象捕捉”和“极轴追踪”，可实现“先捕捉后追踪”，先捕捉直线端点，再沿极轴角度（如45°）延伸绘制线段，适用于斜线或角度对齐场景，需注意在“极轴追踪”选项卡中设置所需角度增量。
