在CAD软件中,快速标注功能是提升绘图效率的关键工具，通过掌握相关命令和技巧，可大幅减少手动标注的时间，确保图纸的规范性和准确性，以下将详细解析CAD快速标注的核心命令及其应用场景、操作步骤和注意事项，帮助用户高效完成标注工作。
快速标注的核心命令及功能解析
CAD的快速标注命令主要集中在“标注”菜单或工具栏中，不同版本的命令名称可能略有差异，但核心功能一致，以下是常用命令的详细说明：
QDIM（快速标注）
功能：用于一次性创建多个标注，包括连续标注、并列标注、基线标注、坐标标注等，适用于批量标注线性、角度、半径等尺寸。
操作步骤：
- 命令行输入
QDIM，按回车键； - 选择需要标注的几何对象（如直线、圆、圆弧等），可框选多个对象；
- 根据命令行提示选择标注类型,
- 连续（C）：生成连续的线性标注，相邻标注首尾相连；
- 并列（S）：生成并列的尺寸标注，适用于多个相同尺寸的标注；
- 基线（B）：以第一条尺寸界线为基准，生成平行的基线标注；
- 坐标（O）：生成坐标标注，标注点相对于基准的距离；
- 半径（R）：标注圆或圆弧的半径；
- 直径（D）：标注圆或圆弧的直径。
- 指定标注位置,完成标注。
适用场景：批量标注线性尺寸、基线尺寸或坐标尺寸，避免逐个创建标注的繁琐操作。
DAL（对齐标注）
功能：创建与对象平行的线性标注，适用于标注倾斜对象的尺寸，如斜线、斜边等。
操作步骤：
- 命令行输入
DAL，按回车键； - 选择标注对象的第一点和第二点,或直接选择斜线；
- 指定标注位置,自动生成与对象平行的尺寸线。
适用场景：标注非水平或非垂直的线性尺寸，确保尺寸线与对象平行。
DAN（角度标注）
功能：标注两条直线、圆弧或圆的角度。
操作步骤：
- 命令行输入
DAN，按回车键； - 选择第一条直线、圆弧或圆；
- 选择第二条直线、圆弧或圆（若标注圆弧，直接选择圆弧即可）；
- 指定标注位置,显示角度值。
适用场景：标注夹角、圆弧角度或倾斜对象的角度尺寸。
DRA（半径标注）
功能：标注圆或圆弧的半径，自动显示半径符号“R”。
操作步骤：
- 命令行输入
DRA，按回车键； - 选择圆或圆弧；
- 指定标注位置,半径值自动标注。
适用场景：快速标注圆、圆弧的半径，适用于机械、建筑中的圆角结构。
DDI（直径标注）
功能：标注圆或圆弧的直径，自动显示直径符号“Φ”。
操作步骤：
- 命令行输入
DDI，按回车键； - 选择圆或圆弧；
- 指定标注位置,直径值自动标注。
适用场景：标注圆形结构的直径，如管道、轴类零件等。

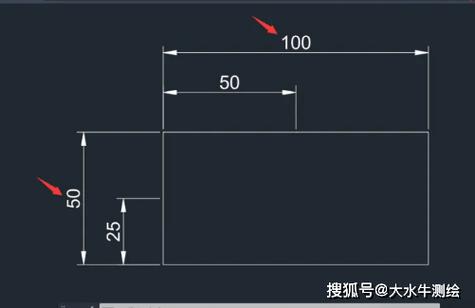

DBA（基线标注）
功能：以已有标注的第一条尺寸界线为基准，生成平行的基线标注，常用于多个尺寸共享同一基准的场景。
操作步骤：
- 先创建一个线性标注作为基准；
- 命令行输入
DBA，按回车键； - 选择基准标注；
- 依次标注其他点,按回车键结束。
适用场景：建筑总平面图、机械零件的多尺寸基准标注。
DCO（连续标注）
功能：以上一个标注的第二条尺寸界线为起点，生成连续的线性标注，尺寸线首尾相连。
操作步骤：
- 先创建一个线性标注作为起点；
- 命令行输入
DCO，按回车键； - 选择基准标注；
- 依次标注其他点,按回车键结束。
适用场景：阶梯轴、多层建筑等连续尺寸的标注。
DOR（坐标标注）
功能：标注点相对于基准坐标系的X轴或Y轴距离，适用于工程测量、建筑定位。
操作步骤：
- 命令行输入
DOR，按回车键； - 指定标注点；
- 指定基准线（X轴或Y轴）；
- 指定标注位置,显示X坐标或Y坐标值。
适用场景：施工图中的点位坐标标注，如设备定位、轴线编号。
快速标注的优化技巧与注意事项
标注样式设置
在快速标注前,需通过D（标注样式）命令设置符合行业或项目标准的样式，包括：
- 尺寸线：颜色、线宽、隐藏规则；
- 尺寸界线：超出尺寸线长度、起点偏移量；
- 箭头：样式、大小（如机械用实心箭头，建筑用斜线）；
- 文字：样式、高度、对齐方式（水平与尺寸线对齐）。
建议：根据绘图需求创建多个标注样式，如“机械标注”“建筑标注”，通过DIMSTYLE命令快速切换。
对象选择技巧
- 使用窗口选择（W）或交叉窗口选择（C）批量选择对象，提高选择效率；
- 若需选择特定对象,可按住
Ctrl键逐个添加或取消选择； - 对于复杂图形,可先关闭无关图层，仅保留需要标注的对象。
标注的编辑与修改
快速标注完成后,可能需要对个别尺寸进行调整，常用编辑命令包括：
- DIMEDIT：编辑标注文字、旋转尺寸线、倾斜尺寸界线；
- DIMTEDIT：移动标注文字位置，调整文字对齐方式；
- DIMUPDATE：更新标注样式，使已有标注应用新样式。
常见问题处理
- 标注文字显示异常：检查文字样式是否被修改，或使用
REGEN命令重生成图形； - 尺寸线重叠：通过
DIMSPACE命令调整标注间距，或手动移动标注位置； - 标注比例错误：在标注样式设置中调整“全局比例”，适应不同比例的图纸。

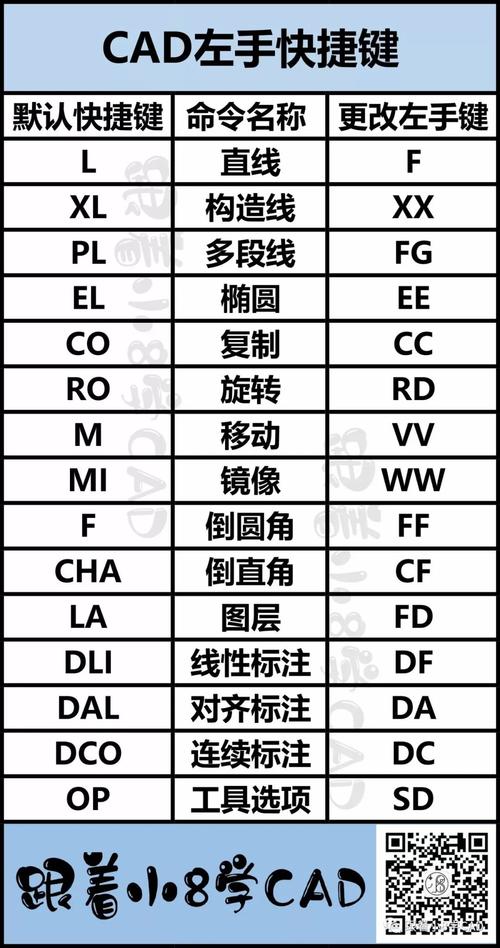

快速标注命令速查表
| 命令 | 全称 | 功能 | 适用场景 |
|---|---|---|---|
| QDIM | Quick Dimension | 快速创建多种标注（连续、并列、基线等） | 批量线性、角度、半径标注 |
| DAL | DIMALIGNED | 对齐标注（与对象平行） | 倾斜对象尺寸标注 |
| DAN | DIMANGULAR | 角度标注 | 两直线、圆弧角度标注 |
| DRA | DIMRADIUS | 半径标注 | 圆、圆弧半径标注 |
| DDI | DIMDIAMETER | 直径标注 | 圆、圆弧直径标注 |
| DBA | DIMBASELINE | 基线标注 | 多尺寸共享基准的场景 |
| DCO | DIMCONTINUE | 连续标注 | 连续线性尺寸标注 |
| DOR | DIMORDINATE | 坐标标注 | 点位坐标标注 |
相关问答FAQs
Q1：为什么使用QDIM命令时标注文字显示为问号或乱码？
A1：通常是由于文字样式未正确设置或字体缺失导致的，解决方法：
- 检查当前文字样式（通过
STYLE命令），确保“字体名”选择了CAD支持的字体（如gbcbig.shx或simfang.ttf）； - 若需使用中文字体,建议创建新的文字样式，勾选“使用大字体”并选择
gbcbig.shx； - 修改标注样式中的文字样式为正确的样式,通过
DIMSTYLE命令更新标注。
Q2：如何快速调整多个标注的间距，使其均匀分布？
A2：CAD提供了DIMSPACE命令专门用于调整标注间距，步骤如下：
- 命令行输入
DIMSPACE，按回车键； - 选择需要调整间距的标注（从基准标注开始依次选择）；
- 指定基准标注（作为间距参考的标注）；
- 输入间距值,按回车键完成调整。
注意：DIMSPACE命令仅适用于基线标注或连续标注，若为其他类型标注，需手动移动或使用DIMEDIT命令调整。
通过掌握以上快速标注命令及技巧,可显著提升CAD绘图效率，确保标注的准确性和规范性，在实际应用中，需结合项目需求灵活选择命令，并通过反复练习熟练操作流程，从而高效完成各类图纸的标注工作。
