在CAD软件中,标注距离是绘图过程中最常用的操作之一，它能够快速、准确地测量并显示两点之间的直线距离、水平距离、垂直距离或沿特定路径的距离，掌握距离标注命令不仅能提高绘图效率，还能确保设计尺寸的精确性，本文将详细介绍CAD中标注距离命令的使用方法、操作步骤及注意事项，帮助用户熟练掌握这一实用功能。
CAD标注距离命令主要通过“标注”菜单或“标注”工具栏中的相关工具实现，不同版本的CAD（如AutoCAD、浩辰CAD等）操作逻辑基本一致，核心命令包括“线性标注”（DIMLINEAR）和对齐标注”（DIMALIGNED），前者用于标注水平或垂直距离，后者用于标注任意两点之间的直线距离，用户还可通过“坐标标注”（DIMORDINATE）标注点到基准的垂直距离，或使用“快速标注”（QDIM）批量标注多个对象的距离。
基本标注命令的操作步骤
-
线性标注（DIMLINEAR）
- 启动命令：在命令行输入“DIMLINEAR”并回车，或通过“标注”菜单选择“线性”。
- 指定标注点：根据提示依次拾取需要标注的两个端点，或通过对象捕捉功能精确选取端点、交点等特征位置。
- 确定标注位置：移动光标至合适位置，单击左键完成标注，系统会自动测量并显示两点间的水平或垂直距离，默认为水平或垂直方向，若需倾斜标注，可在指定点前输入“R”选择旋转角度。
-
对齐标注（DIMALIGNED）
- 启动命令：输入“DIMALIGNED”或通过“标注”菜单选择“对齐”。
- 应用场景：当需要标注倾斜线段的实际长度时（如斜边、非水平/垂直线），此命令更为适用。
- 操作流程：与线性标注类似，依次拾取两个端点，系统会自动沿两点连线方向生成标注文字，显示真实距离。
高级标注技巧与设置
-
连续标注与基线标注

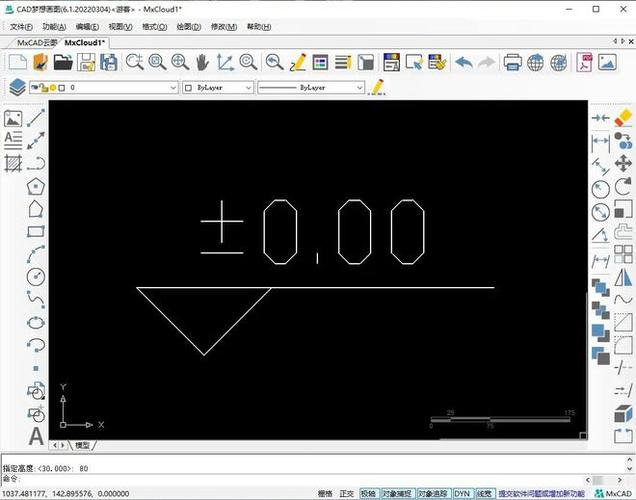

（图片来源网络，侵删）- 连续标注（DIMCONTINUE）：基于上一个标注的第二条尺寸界线开始连续标注多个尺寸，适用于链式尺寸标注。
- 基线标注（DIMBASELINE）：以第一个标注的尺寸界线为基准，所有后续标注共享同一条基准线，常用于总长标注。
-

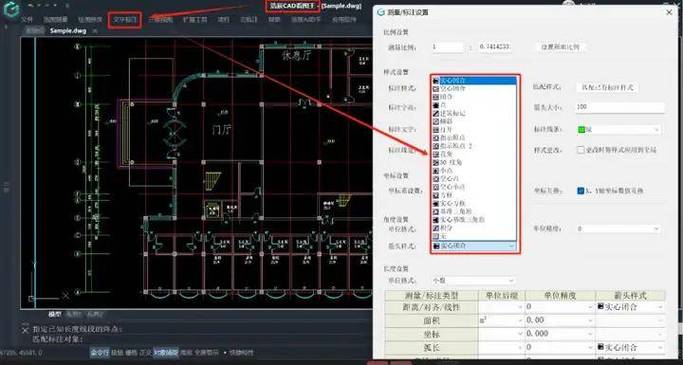

标注样式调整
在标注前,可通过“标注样式管理器”（DIMSTYLE）修改标注的外观，如文字高度、箭头样式、精度、单位格式等，若需标注小数点后两位，可在“主单位”选项卡中将“精度”设置为“0.00”。
-
动态标注与关联性
CAD的标注具有关联性,若修改标注对象的几何位置（如拉伸线段长度），标注文字会自动更新，用户可通过“DIMASSOC”系统变量控制标注的关联性（值为2时完全关联）。

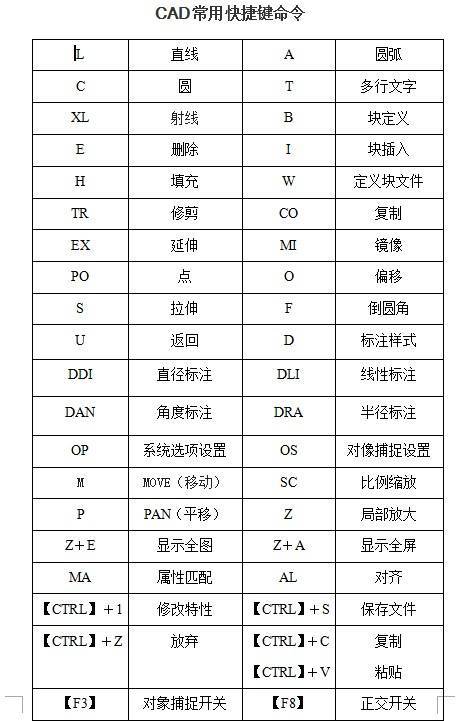

（图片来源网络，侵删） -
快速标注（QDIM）
适用于批量标注多个对象的距离或尺寸,输入“QDIM”后，选择多个对象（如线段、圆弧），系统会自动生成连续、基线或并列标注，大幅提升效率。
常见问题与注意事项
- 标注显示异常：若标注文字显示为“<>”或乱码，可能是标注样式中的文字样式未正确设置，需检查“文字”选项卡中的字体选择。
- 标注精度不符：通过“主单位”中的“精度”选项调整小数位数，或使用“单位”（UNITS）命令全局设置单位格式。
- 捕捉点错误：标注时务必开启对象捕捉（F9键），确保拾取的是准确的几何特征点，避免测量误差。
相关问答FAQs
Q1: 如何标注两点之间的水平距离和垂直距离？
A1: 使用线性标注（DIMLINEAR）命令，依次拾取两点后，将光标移动至目标位置：若需标注水平距离，将光标置于两点水平连线的上方或下方；若需标注垂直距离，将光标置于两点垂直连线的左侧或右侧，单击即可生成对应方向的标注。
Q2: 标注后如何修改标注文字内容？
A2: 双击标注文字，或在命令行输入“DIMEDIT”，选择“文字（T）”选项，输入自定义文字后回车，若需恢复为测量值，输入“<>”即可，通过“特性”面板（Ctrl+1）可全面修改标注的属性，包括文字、箭头、尺寸线等。
通过以上方法,用户可以灵活运用CAD的距离标注命令，满足不同场景下的尺寸标注需求，确保图纸的准确性和规范性。
