CAD中的拉伸命令（STRETCH）是一种常用的编辑工具，主要用于按指定方向和距离拉长或缩短对象，同时保持对象的几何形状不变，与移动命令不同，拉伸命令会改变对象的尺寸或形状，适用于调整图形中部分对象的长度、位置或比例，例如拉长直线、调整矩形边长或修改不规则轮廓的局部形状，该命令在机械设计、建筑工程和电气布局等领域中应用广泛，能有效提高绘图效率。

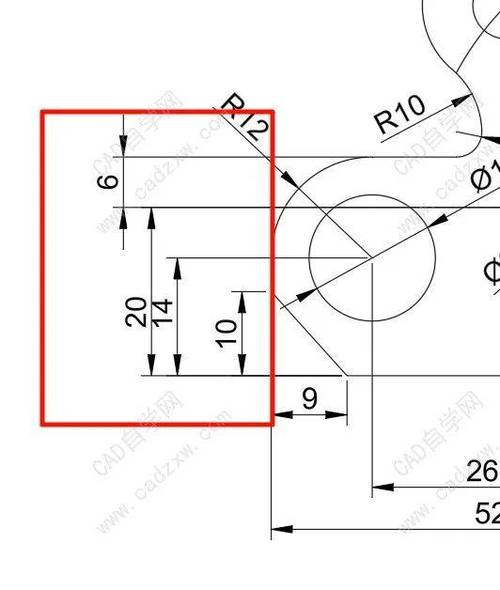

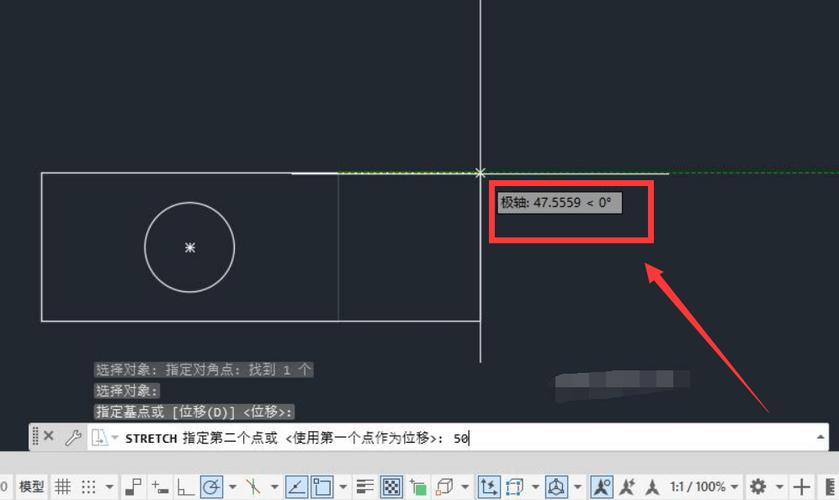

使用拉伸命令时,需通过“交叉窗口”或“交叉多边形”选择对象，只有与选择窗口相交的对象才会被拉伸，完全位于窗口内的对象将被移动，操作步骤通常包括：启动命令（可通过命令行输入STRETCH或点击工具栏图标）、定义选择窗口（指定对角点创建交叉窗口）、指定基点（作为拉伸的参考点）和位移点（确定拉伸方向和距离），在调整机械零件的孔位时，可通过拉伸命令将孔向右移动10mm，同时保持零件其他部分不变。
拉伸命令支持多种对象类型,包括直线、多段线、圆弧、样条曲线和面域等，但对不同对象的拉伸效果有所差异，直线和多段线会被拉伸或缩短，圆弧会改变半径和起始角度，样条曲线的控制点会重新分布，而块、文字、圆等整体对象若完全在选择窗口内，则仅发生移动而非拉伸，需要注意的是，拉伸命令会保留对象的图层、颜色等属性，且可通过动态输入或坐标输入精确控制位移距离。
以下为拉伸命令与其他编辑命令的对比：
| 命令名称 | 主要功能 | 选择方式 | 适用对象 |
|---|---|---|---|
| 拉伸（STRETCH） | 改变对象尺寸或位置 | 交叉窗口/交叉多边形 | 直线、多段线、圆弧等 |
| 移动（MOVE） | 改变对象位置 | 任意选择 | 所有对象 |
| 缩放（SCALE） | 按比例调整对象大小 | 窗口选择 | 所有对象 |
| 延伸（EXTEND） | 将对象延伸至指定边界 | 窗口选择 | 直线、多段线等 |

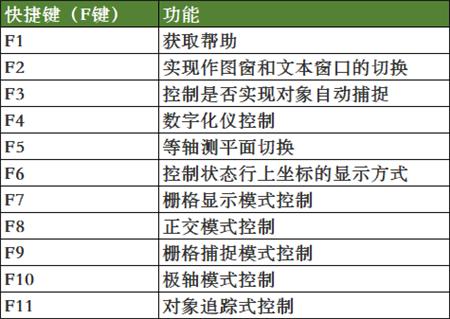

在实际应用中,拉伸命令的常见场景包括：修改建筑平面图的门窗位置、调整机械零件的槽孔尺寸、优化电路板的元件布局等，在绘制建筑剖面图时，若需将楼层高度从3米调整为3.3米，可使用拉伸命令选中楼层线并指定垂直位移，快速完成修改，拉伸命令可与极轴追踪、对象捕捉等辅助工具结合使用，确保拉伸过程的精确性。
使用拉伸命令时需注意以下技巧：1. 选择窗口应完全包围需要移动的对象部分，仅与窗口边界相交的对象会被拉伸；2. 若需拉伸对象至特定点，可结合对象捕捉功能；3. 对于复杂图形，可先分解块或多段线再进行拉伸；4. 拉伸后可通过“拉伸”选项下的“模式”参数设置拉伸方式（如拉伸或移动），错误的使用可能导致对象变形或位置偏移，因此建议在操作前备份图形文件。
相关问答FAQs：
-
拉伸命令和延伸命令有什么区别？
拉伸命令（STRETCH）主要用于改变对象的长度或位置，通过交叉窗口选择部分对象进行拉伸或移动；而延伸命令（EXTEND）是将对象（如直线、圆弧）的端点精确延伸至指定的边界对象（如另一条直线或圆），拉伸命令会改变对象的实际尺寸，延伸命令仅调整对象的端点位置而不改变其原始长度，两者的选择方式不同：拉伸需交叉窗口，延伸需先选择边界再选择要延伸的对象。 -
为什么拉伸命令无法拉伸圆或文字？
圆、文字、块等整体对象在拉伸命令中被视为单一实体，若完全位于选择窗口内，仅会发生移动而不会被拉伸；若部分与选择窗口相交，则无法执行拉伸操作，要调整圆的大小，需使用缩放命令（SCALE）或夹点编辑；修改文字位置或内容可通过移动命令（MOVE）或双击文字进行编辑，若需拉伸包含圆或文字的复杂对象，可先将其分解为基本元素（如使用“分解”命令），再对单独的直线或多段线进行拉伸。
