在CAD软件中，绘制圆柱体是三维建模中非常基础且常用的操作，无论是机械零件设计、建筑结构建模还是工业产品设计，都可能需要创建圆柱形结构，CAD软件（以AutoCAD为例）提供了多种绘制圆柱体的方法，用户可以根据具体需求选择合适的命令和参数，本文将详细介绍圆柱体的绘制命令、操作步骤、参数设置及注意事项,帮助用户熟练掌握这一功能。
（图片来源网络，侵删）
圆柱体绘制的基本命令
在AutoCAD中，绘制圆柱体的主要命令是CYLINDER，该命令可以通过多种方式启动：
- 功能区：切换到“三维建模”选项卡，在“三维基本”或“ primitives”面板中点击“圆柱体”按钮。
- 命令行：直接输入
CYLINDER并按回车键。 - 菜单栏：依次点击“绘图”→“建模”→“圆柱体”。
启动命令后，命令行会提示用户指定圆柱体的底面中心点，这是绘制圆柱体的起点，接下来需要设置底面半径和高度,完成圆柱体的创建。
圆柱体的绘制步骤
指定底面中心点
启动CYLINDER命令后，命令行提示：“指定底面的中心点或 [三点(3P)/两点(2P)/相切、相切、半径(T)/椭圆(E)]：”，用户可以直接在绘图区点击鼠标确定中心点，或输入坐标值（如0,0,0）指定中心位置。
设置底面半径
确定中心点后，命令行提示：“指定底面半径或 [直径(D)]：”，用户可以直接输入半径值（如50），或选择以下选项：

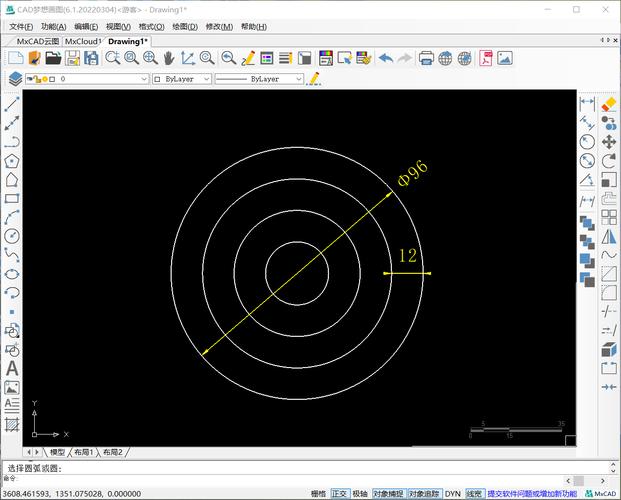

（图片来源网络，侵删）
- 直径(D)：输入
D后，通过直径值计算半径（如输入100，则半径为50）。 - 动态拖拽：按住鼠标左键拖拽，实时调整半径大小，点击确认。
设置圆柱体高度
完成半径设置后，命令行提示：“指定高度或 [两点(2P)/轴端点(A)]:”，用户可以直接输入高度值（如100），或选择以下选项：
- 两点(2P)：通过指定两点之间的距离确定高度（如捕捉底面中心点和顶面中心点）。
- 轴端点(A)：通过指定圆柱体顶面中心点的位置，自动计算高度（适用于倾斜圆柱体）。
完成绘制
输入高度后，按回车键即可生成圆柱体，默认情况下，圆柱体的轴线与Z轴平行，底面位于XY平面。
圆柱体的参数设置与选项说明
| 选项 | 功能说明 | 操作示例 |
|---|---|---|
| 三点(3P) | 通过指定底面上的三个点确定底面圆（适用于非标准圆） | 输入3P，依次捕捉三个点 |
| 两点(2P) | 通过指定底面直径的两个端点确定圆 | 输入2P，捕捉直径的两个端点 |
| 相切、相切、半径(T) | 绘制与两个对象相切的圆，并指定半径 | 输入T，选择两个相切对象，输入半径值 |
| 椭圆(E) | 绘制椭圆柱体（底面为椭圆） | 输入E，按提示设置椭圆长轴、短轴和高度 |
| 轴端点(A) | 通过指定顶面中心点，创建轴线不与Z轴平行的圆柱体 | 输入A，捕捉顶面中心点（如@100,50,80） |
圆柱体的编辑与修改
绘制完成后，用户可能需要对圆柱体进行编辑，常见操作包括：
- 移动位置：使用
MOVE命令调整圆柱体的位置。 - 缩放尺寸：使用
SCALE命令统一缩放半径和高度，或使用grips功能单独调整半径或高度。 - 旋转方向：使用
ROTATE3D命令将圆柱体绕指定轴旋转。 - 布尔运算：通过
UNION（并集）、SUBTRACT（差集）、INTERSECT（交集）等命令与其他实体组合。
绘制圆柱体的注意事项
- 坐标系设置：若需绘制轴线与Z轴不平行的圆柱体，建议先调整UCS（用户坐标系），再使用
CYLINDER命令。 - 视觉样式：在“视图”选项卡中切换“真实感”或“概念”视觉样式，可更直观地查看圆柱体的三维效果。
- 参数化设计：启用“参数化”功能后，可通过修改尺寸约束（如半径、高度）动态更新圆柱体。
- 精度控制：在“选项”中设置单位精度，避免因小数位数不足导致的建模误差。
相关问答FAQs
问题1：如何绘制轴线倾斜的圆柱体？
解答：绘制倾斜圆柱体有两种方法：

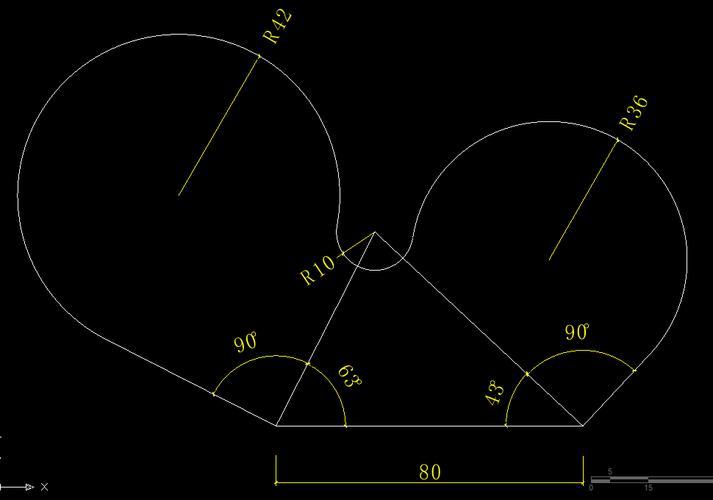

（图片来源网络，侵删）
- 使用轴端点(A)选项：启动
CYLINDER命令后，依次指定底面中心点、半径，然后输入A（轴端点），通过坐标或捕捉功能指定顶面中心点的位置（如@100,50,80），系统会自动计算倾斜高度和方向。 - 调整UCS坐标系：先使用
UCS命令将坐标系旋转到所需角度（如绕X轴旋转30°），然后绘制标准圆柱体，此时圆柱体轴线将沿新UCS的Z轴方向。
问题2：如何绘制空心圆柱体（管状）？
解答：空心圆柱体可通过两种方式实现：
- 布尔差集运算：
- 先绘制一个大圆柱体（半径R1，高度H）。
- 在同一位置绘制一个小圆柱体（半径R2 < R1，高度H）。
- 使用
SUBTRACT命令，从大圆柱体中减去小圆柱体，生成空心圆柱体。
- 使用
POLYCYLINDER（需插件或自定义）：部分第三方插件或AutoCAD Mechanical模块支持直接绘制多段圆柱体，但标准版本需通过布尔运算实现。
通过以上方法，用户可以灵活绘制各种类型的圆柱体，并满足复杂建模需求，掌握CYLINDER命令的参数设置和编辑技巧,能显著提升三维建模效率。
