在UG（现称NX）建模过程中，掌握常用命令是高效完成设计任务的基础，UG作为一款功能强大的三维CAD软件，其命令体系覆盖了从草图绘制到实体建模、曲面设计、装配工程图等全流程，以下将详细梳理UG建模中常用的核心命令及其应用场景,帮助用户系统掌握操作逻辑。

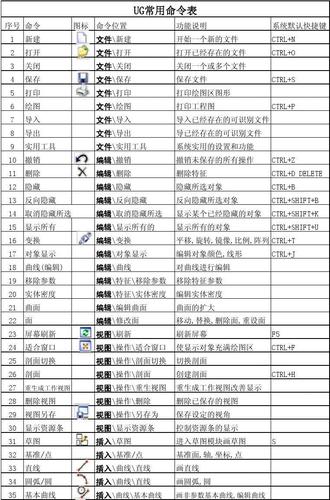

（图片来源网络，侵删）
草图绘制阶段命令
草图是UG建模的起点，大部分实体特征都基于草图截面生成，常用命令包括：
- 草图（Sketch）：进入草图环境，选择平面或创建基准平面，绘制二维轮廓。
- 轮廓（Profile）：连续绘制直线、圆弧，快速生成封闭或开放截面。
- 直线（Line）/圆弧（Arc）/圆（Circle）：基础绘图命令，支持参数化输入（如长度、半径、角度）。
- 约束（Constraints）：几何约束（如重合、平行、垂直、同心）和尺寸约束（如线性、半径、角度），用于定义草图形状和位置，确保模型修改时的关联性。
- 修剪（Trim）：裁剪或延伸多余线段，快速整理草图轮廓。
- 阵列（Pattern）：对草图元素进行线性阵列或环形阵列，提高重复结构绘制效率。

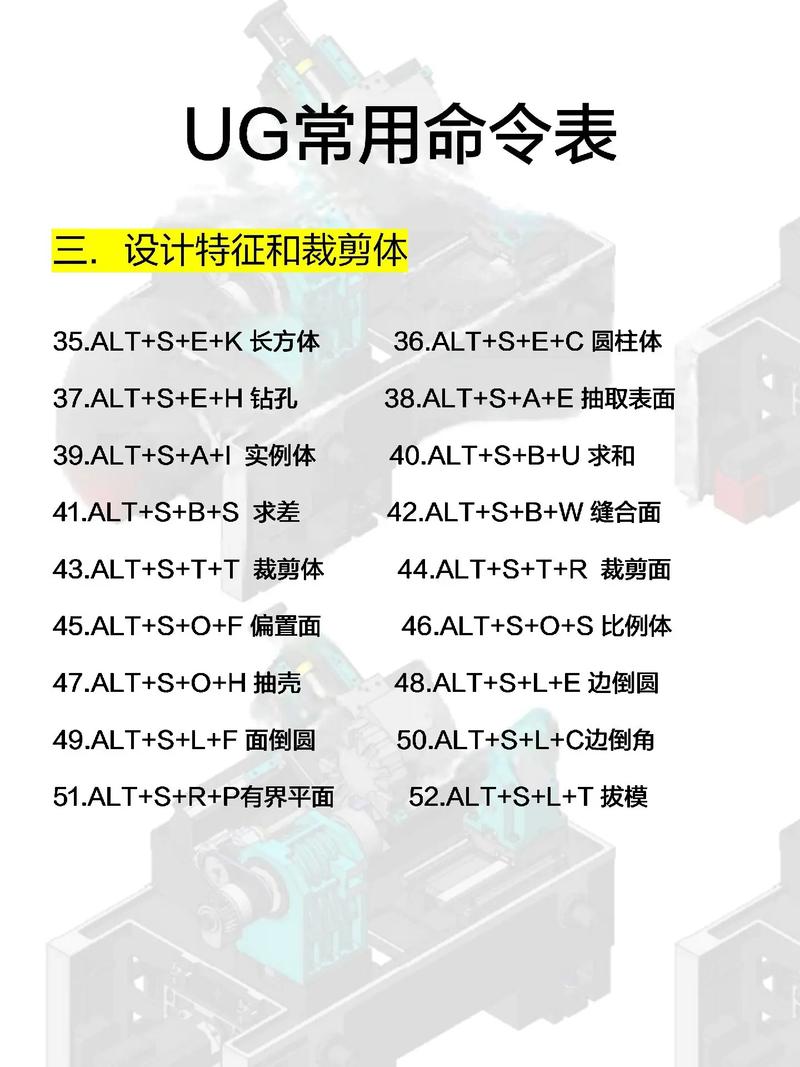

实体建模阶段命令
实体建模是UG的核心功能，通过拉伸、旋转等操作将草图转化为三维实体，常用命令如下：
| 命令类型 | 核心命令 | 功能说明 | 典型应用场景 |
|---|---|---|---|
| 基础特征 | 拉伸（Extrude） | 将草图截面沿指定方向拉伸，可设置深度、布尔运算（求和、求差、求交）。 | 创建平板、柱体、槽类结构等。 |
| 旋转（Revolve） | 将草图截面绕指定轴旋转生成回转体，支持角度设置和布尔运算。 | 创建轴类、盘类、圆柱体等对称零件。 | |
| 扫掠（Sweep） | 将截面沿引导线扫掠生成实体，可控制截面缩放和扭转。 | 创建弹簧、弯管、异型截面型材等。 | |
| 细节特征 | 倒角（Chamfer） | 对实体边缘添加倒角，支持距离-角度、对称、非对称等多种方式。 | 零件锐边过渡，提升装配和安全性。 |
| 圆角（Fillet） | 对实体边线添加圆角，可恒定半径、变半径、面圆角等，优化应力分布。 | 产品外观造型、减少应力集中。 | |
| 孔（Hole） | 在实体上创建各类孔（简单孔、沉头孔、螺纹孔），支持定位和尺寸参数化。 | 零件上的安装孔、连接孔等。 | |
| 筋板（Rib） | 在实体表面添加加强筋，可指定截面和附着方式，增强结构强度。 | 薄壁零件的加强结构。 | |
| 编辑操作 | 阵列（Instance） | 对特征进行线性阵列、环形阵列或镜像，快速生成重复结构。 | 阵列孔、齿轮齿、散热孔等。 |
| 布尔运算（Boolean） | 求和（合并实体）、求差（切除材料）、求交（保留实体相交部分）。 | 组合多个实体或创建凹槽、孔洞等。 | |
| 抽壳（Shell） | 将实体内部掏空，指定壁厚，生成薄壳结构。 | 壳体类零件（如容器、外壳）的设计。 |
曲面设计阶段命令
对于复杂曲面（如产品外观、汽车覆盖件），需使用曲面命令构建三维模型，常用命令包括：
- 通过曲线组（Through Curves）：以多条截面线为基础生成曲面，要求曲线方向一致。
- 通过网格曲线（Through Curve Mesh）：以主曲线和交叉线为网格生成曲面，适用于复杂曲面拼接。
- 扫掠曲面（Swept Surface）：截面沿引导线扫掠，可控制截面形状和方位，构建流线型曲面。
- N边曲面（N-Sided Surface）：通过封闭或开放的边界曲线生成曲面，填补复杂区域。
- 缝合（Sew）：将多个曲面缝合为实体或片体，确保曲面连续性（如G0、G1、G2连续）。
装配与工程图阶段命令
完成零件设计后，需通过装配和工程图实现设计表达，常用命令如下：

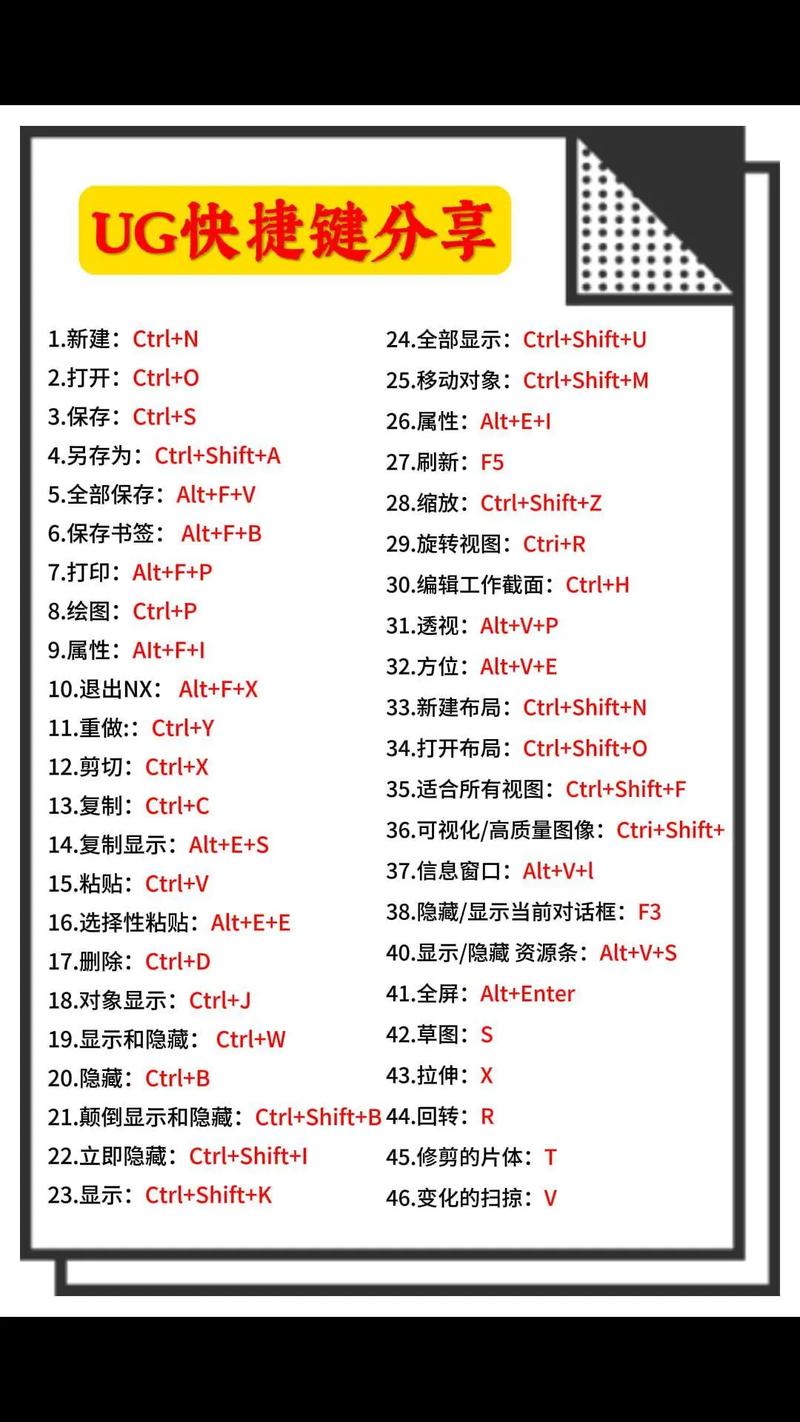

（图片来源网络，侵删）
- 装配约束（Assembly Constraints）：包括重合、平行、垂直、距离、同轴等，用于定位零件相对位置。
- 组件（Component）：添加或移除装配体中的零件，支持引用集管理简化装配。
- 爆炸图（Exploded View）：将装配体中的零件沿指定方向分离，直观展示内部结构。
- 基本视图（Base View）：在工程图中创建零件或装配体的主视图，可设置投影方向和比例。
- 投影视图（Projected View）：基于基本视图生成俯视图、左视图、剖视图等，表达细节结构。
- 尺寸标注（Dimension）：添加线性、半径、角度等尺寸，配合公差和注释完善工程图。
其他实用命令
- 特征历史树（History Tree）：记录建模步骤，通过右键编辑、删除或重排序特征，实现参数化修改。
- 图层（Layer）：通过图层管理草图、实体、曲面等元素，提高模型整理效率。
- 测量（Measure）：测量距离、角度、面积、体积等，验证模型尺寸准确性。
- 对象显示（Object Display）：修改实体颜色、透明度、线型，优化模型显示效果。
相关问答FAQs
Q1：UG建模中如何确保草图完全约束？
A：草图完全约束需同时满足几何约束和尺寸约束，首先使用“自动判断约束”功能捕捉几何关系（如重合、平行），然后通过“尺寸约束”添加必要的线性尺寸、半径等，检查草图状态：若显示“ fully defined”（完全定义），则草图固定；若显示“under defined”（欠定义），需补充约束；避免“over defined”（过定义），即重复约束导致冲突。
Q2：实体建模时“拉伸”命令中的“布尔运算”如何选择？
A：布尔运算用于控制新特征与已有实体的关系：
- 求和（Unite）：新特征与实体合并，适用于添加凸台、凸起等；
- 求差（Subtract）：从实体中切除新特征部分，适用于创建孔、槽、凹坑；
- 求交（Intersect）：保留新特征与实体相交的部分，适用于生成复杂截面形状。
选择时需根据设计目标：若增加材料选“求和”，去除材料选“求差”，保留重叠部分选“求交”。
