3D挤出命令是三维建模软件中非常基础且核心的功能之一,其英文表述通常为“Extrude”，在不同的三维设计软件中，尽管核心逻辑相似，但具体名称、操作路径和参数设置可能存在差异，在Autodesk 3ds Max中，它被称为“Extrude”，是修改器堆栈中的常用修改器；在Autodesk Maya中，对应的是“Extrude”工具，位于网格菜单下；在Blender中，虽然有类似的挤出功能（快捷键E），但更侧重于顶点、边、面的实时交互式挤出；而在SolidWorks等CAD软件中，则称为“拉伸”（Extrude Boss/Base / Extrude Cut），是创建三维特征的基本命令，本文将详细解析3D挤出命令的通用原理、在不同软件中的具体应用、参数设置技巧及常见问题。
3D挤出命令的核心原理与基础应用
3D挤出命令的本质是将二维图形（如样条线、多边形、草图等）沿指定路径或方向进行拉伸，从而生成三维实体或曲面，其基础操作通常包括三个要素：挤出对象（二维图形）、挤出方向（直线或曲线路径）和挤出距离（长度或深度），以3ds Max为例，用户首先创建一个二维图形（如矩形、圆形或自定义样条线），然后在修改器列表中添加“Extrude”修改器，在参数卷展栏中设置“数量”值（即挤出距离），即可快速生成三维模型，若需更复杂的挤出效果，可勾选“封口始端”和“封口末端”选项，为挤出体的两端添加平面封闭，形成完整的实体；若取消勾选，则生成开放的无盖几何体。
在CAD软件如SolidWorks中,“拉伸”命令的操作逻辑类似，但更强调参数化设计，用户需先绘制一个二维草图（通常在基准面上），然后通过“特征”选项卡中的“拉伸凸台/基体”命令，设置“深度”类型（如给定深度、成形到一面、完全贯穿等），并输入深度值，SolidWorks的拉伸支持“方向1”和“方向2”的双向拉伸，以及“薄壁特征”选项，可通过设置壁厚生成中空结构，这在管道、外壳等设计中非常实用，相比之下，Blender的挤出工具更偏向于手动控制，用户进入编辑模式后，选中顶点、边或面，按E键激活挤出，然后通过鼠标移动确定挤出方向和距离，按Enter确认或输入精确数值，这种实时交互模式适合有机建模和细节调整。
不同软件中3D挤出命令的参数详解与进阶技巧
尽管核心功能一致,但各软件的挤出参数设置存在显著差异，需结合具体应用场景灵活调整，以下是主流软件中的关键参数对比：
| 参数名称 | 3ds Max (Extrude修改器) | Maya (Extrude工具) | Blender (挤出操作) | SolidWorks (拉伸特征) |
|---|---|---|---|---|
| 挤出距离/数量 | “数量”数值输入 | “挤出长度”参数 | 鼠标移动或手动输入数值 | “深度”数值输入 |
| 方向控制 | 可通过“分段”和“曲线”调整路径 | 支持沿曲线路径挤出（路径挤压） | 鼠标拖拽控制方向，支持轴向锁定 | “方向1/2”及“反转”选项 |
| 封口设置 | “封口始端/末端”复选框 | “构造”选项卡中设置封口类型 | 需手动添加“顶点”或“面”封口 | 自动封闭（实体）或开放（曲面） |
| 分段数 | “分段”数值控制模型平滑度 | “细分”参数控制分段数 | 挤出时可按Tab增加分段 | “方向1”中的“拔模角度”影响斜度 |
| 斜度/拔模 | 无直接斜度参数，需用锥化修改器 | “锥角”参数控制挤出体斜度 | 挤出时按Shift+鼠标调整斜度 | “拔模角度”和“拔模方向”选项 |
进阶技巧方面,3ds Max的“Extrude”修改器可与其他修改器（如“弯曲”“扭曲”）组合使用，通过调整修改器堆栈顺序实现复杂效果，先对矩形进行挤出，再添加“弯曲”修改器，可生成弧形墙体或管道，Maya的“路径挤压”（Extrude Along Curve）功能允许用户将二维图形沿NURBS曲线挤出，常用于创建蛇形、螺旋形等不规则模型，需确保曲线与图形的起始点对齐，Blender的挤出支持“沿法线挤出”和“沿局部轴挤出”，按住Shift+Z可限制在Z轴方向，同时结合“比例”快捷键（S）可在挤出过程中缩放截面，生成锥形或台形体，SolidWorks的拉伸则可与“切除”“阵列”等特征结合，例如先拉伸基体，再通过“拉伸切除”生成孔洞，最后使用“线性阵列”复制孔洞，高效完成标准化结构设计。
3D挤出命令的常见问题与优化方法
在使用3D挤出命令时,用户常遇到模型错误、显示异常或效率低下等问题，常见问题包括：挤出后模型出现破面、法线反转，或因分段数不足导致模型粗糙，针对这些问题，可通过以下方法优化：在3ds Max中，若挤出体出现破面，可启用“焊接核心”选项，或使用“网格平滑”修改器增加分段数并调整迭代次数；法线反转问题可通过“法线”修改器或“翻转法线”功能解决，Maya中，路径挤压时若模型扭曲，需检查曲线的连续性和方向，确保图形截面与曲线切线垂直，Blender中，手动挤出时若顶点错位，可使用“合并”工具（M键）将相近顶点合并，或启用“自动网格平滑”选项提升模型平滑度，SolidWorks中，拉伸薄壁特征时若壁厚不均，需确保草图轮廓闭合，并在“薄壁特征”选项中统一设置壁厚值。

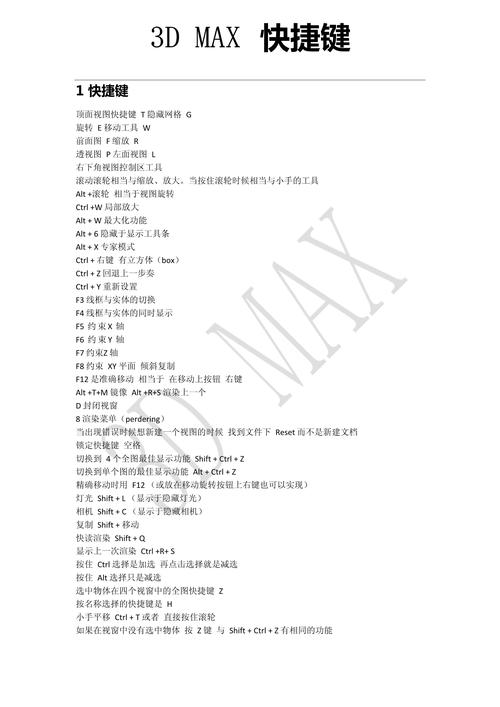

为提高挤出效率,建议用户根据模型复杂度合理设置参数：对于硬表面模型（如机械零件），可适当降低分段数以减少计算量；对于有机模型（如角色衣物），需增加分段数并配合平滑处理，善用软件的快捷键（如3ds Max的“F4”显示平滑+网格，Blender的“E”挤出键）可显著提升操作速度，在大型场景中，建议对复杂挤出模型使用“多边形”建模方式，而非“NURBS”或“细分曲面”，以兼容性更高。
相关问答FAQs
Q1：为什么在3ds Max中使用Extrude修改器挤出后，模型两端无法封闭？
A：可能原因有两个：一是未在Extrude修改器参数中勾选“封口始端”和“封口末端”选项；二是二维图形本身存在不闭合的顶点或线段，解决方法：首先检查二维图形是否闭合（使用“编辑样条线”修改器的“附加”和“焊接”功能修复断点），然后在Extrude修改器中确保“封口”选项已启用，若仍无法封闭，可能是图形存在自相交，需使用“轮廓”或“布尔”工具简化轮廓。
Q2：在SolidWorks中拉伸草图时，提示“无法完成此操作”，如何解决？
A：此错误通常由草图问题导致，常见原因包括：草图未完全定义（缺少尺寸或几何约束）、存在重叠的几何体、草图线段交叉或自相交，解决步骤：1. 进入草图环境，使用“检查草图合法性”工具（工具→草图工具→检查）定位错误；2. 修复重叠或交叉线段，确保轮廓闭合；3. 添加必要的尺寸和几何约束（如重合、平行、垂直等），使草图完全定义（状态显示为“ fully defined”）；4. 若草图包含多个分离轮廓，需手动选择要拉伸的轮廓，或使用“组合”工具合并轮廓后再拉伸。
