建筑CAD（计算机辅助设计）在建筑工程领域扮演着至关重要的角色，其高效操作离不开各类常用命令的熟练掌握，这些命令涵盖了绘图、编辑、标注、查看等核心功能，是设计师和工程师提升工作效率的基础，以下将详细解析建筑CAD中最为常用的命令及其应用场景。
在绘图阶段,直线（LINE）是最基础的命令，用于绘制连续的线段，通过指定起点和终点即可完成，常用于建筑平面图中的墙体轴线、门窗轮廓等，多段线（PLINE）则更为灵活，它可以绘制由直线和圆弧组成的连续线段，且整体作为一个对象，便于统一修改线宽和样式，在绘制楼梯、道路轮廓时非常实用，圆（CIRCLE）和圆弧（ARC）分别用于绘制圆形和圆弧形对象，如柱子、门窗的开启弧线、装饰性构件等，矩形（RECTANG）可快速生成矩形，通过指定对角点即可绘制，常用于绘制房间、家具、设备等规则形状，多线（MLINE）是建筑绘图的特色命令，用于绘制多条平行线，如墙体，通过设置比例、对正方式等参数，可快速绘制不同厚度的墙体，提高绘图效率，填充（HATCH）命令用于在封闭区域内填充图案，如混凝土、砖墙、地面材质等，增强图纸的可读性。
编辑命令是修改和完善图形的关键,删除（ERASE）用于移除不需要的对象，是最常用的编辑命令之一，复制（COPY）可将选定对象复制到指定位置，保持原对象不变，常用于复制门窗、家具等相同元素，镜像（MIRROR）用于创建对象的镜像副本，适用于绘制对称的构件，如对称的房间布局、门窗等，偏移（OFFSET）可创建与选定对象平行且保持等距离的新对象，常用于绘制墙体、梁、柱的轮廓线，或生成多层楼板的边界，阵列（ARRAY）包括矩形阵列和环形阵列，用于按规律复制多个对象，如楼梯的踏步、建筑立面的窗户排列、灯具布置等，极大减少了重复劳动，移动（MOVE）用于改变对象的位置，旋转（ROTATE）用于绕指定基点旋转对象，缩放（SCALE）用于按比例放大或缩小对象，这些命令在调整图形布局和尺寸时必不可少，修剪（TRIM）和延伸（EXTEND）是互为补充的命令，前者用于剪切对象超出边界的部分，后者用于将对象延伸到指定的边界线，常用于墙体开洞、线条连接等操作，倒角（CHAMFER）和圆角（FILLET）用于在两条线之间创建倒角或圆角，使转角处更加平滑或符合设计要求，如墙体的阳角和阴角处理。

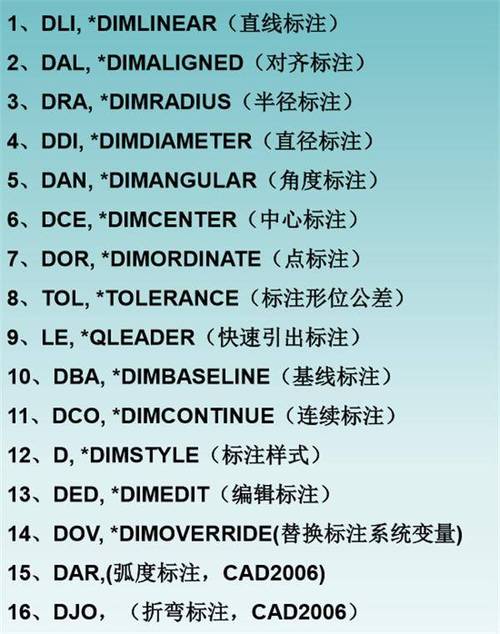

在标注和注释方面,线性标注（DIMLINEAR）用于标注水平或垂直方向的尺寸，对齐标注（DIMALIGNED）用于标注倾斜对象的实际长度，连续标注（DIMCONTINUE）和基线标注（DIMBASELINE）则基于已有标注快速生成连续或平行的尺寸链，这些是建筑平面图、立面图尺寸标注的核心命令，半径标注（DIMRADIUS）、直径标注（DIMDIAMETER）和角度标注（DIMANGULAR）分别用于标注圆、圆弧的半径、直径以及两线之间的角度，适用于构件的细部尺寸标注，文字（MTEXT）用于添加多行文字注释，如设计说明、材料标注、房间名称等，通过设置文字样式、高度和对齐方式，可确保文字清晰美观，块（BLOCK）命令用于将多个对象组合为一个整体，称为“块”，便于重复调用和修改，如将门窗、卫生器具、家具等制作成块，插入到不同图纸中，既提高了绘图效率，又保证了图形的一致性。
视图控制命令帮助用户更好地观察和编辑图形,缩放（ZOOM）用于调整视图的显示比例，包括实时缩放、窗口缩放、范围缩放等选项，是查看局部细节和整体布局的常用工具，平移（PAN）用于移动视图，而不改变显示比例，便于在绘图过程中快速切换观察区域，鸟瞰视图（DSVIEWER）提供全局视图，方便快速定位和缩放，图层（LAYER）命令用于管理图形对象，通过创建不同的图层（如墙体、门窗、标注、文字等），并将对象分类放置到对应图层，可实现对象的统一显示、隐藏、冻结和锁定，极大提高了图形的管理效率和清晰度。

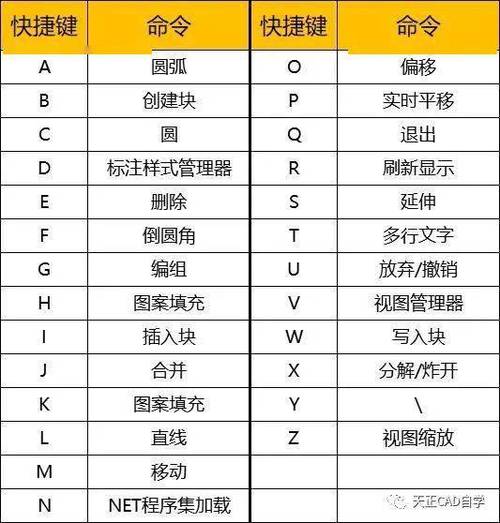

为了更直观地展示部分常用命令的功能和快捷键,以下列出部分核心命令的简要说明：
| 命令名称 | 快捷键 | 主要功能及应用场景 |
|---|---|---|
| 直线 | L | 绘制连续线段，如轴线、墙体轮廓 |
| 多段线 | PL | 绘制可变宽度的连续线段，如楼梯、道路 |
| 复制 | CO/CP | 复制对象到指定位置，如复制门窗 |
| 偏移 | O | 创建平行对象，如绘制墙体、梁 |
| 修剪 | TR | 剪切对象超出边界的部分，如墙体开洞 |
| 镜像 | MI | 创建对象的对称副本，如对称布局 |
| 填充 | H | 在封闭区域填充图案，如材质表示 |
| 线性标注 | DLI | 标注水平或垂直尺寸，如房间尺寸 |
| 文字 | T/MT | 添加多行文字，如房间名称、说明 |
| 图层 | LA | 管理图形对象的分类显示，如墙体层、标注层 |
熟练掌握这些常用命令并结合实际工程需求灵活运用,是提升建筑CAD绘图效率和质量的关键，设计师在日常操作中应注重命令的组合使用，例如通过“偏移”命令绘制双线墙体后，使用“修剪”和“延伸”命令处理墙角连接，再利用“块”命令插入门窗构件，最后通过“标注”和“文字”命令完善图纸信息，从而形成一套高效的绘图流程，随着软件版本的更新，部分命令的功能和操作方式可能有所优化，但核心命令的原理和应用场景基本保持稳定，因此打好基础至关重要。
相关问答FAQs：
-
问：在建筑CAD中，如何快速绘制多层墙体？ 答：快速绘制多层墙体可结合“多线（MLINE）”和“多线样式（MLSTYLE）”命令，通过“多线样式”设置不同墙体的参数（如墙厚、数量、元素偏移）；使用“多线”命令选择对应样式，绘制墙体；若需修改墙体，可通过“多线编辑（MLEDIT）”命令进行角点、T形连接等编辑，效率远高于使用“直线”或“偏移”命令逐层绘制。
-
问：建筑CAD中，如何确保尺寸标注的统一性和规范性？ 答：为确保尺寸标注的统一性和规范性，需先设置符合制图标准的标注样式（DIMSTYLE），包括箭头样式、文字高度、尺寸线间距、精度等参数，并将其保存为默认样式，标注时，优先使用“线性标注”“对齐标注”“连续标注”等关联标注命令，使标注与图形对象绑定，便于图形修改时标注自动更新，将所有尺寸标注放置在独立的“标注”图层，便于统一管理和显示控制。
