CAD直线命令是AutoCAD中最基础也是最常用的绘图工具之一，掌握其使用方法对于初学者和资深设计师都至关重要，无论是绘制简单的几何图形还是构建复杂的工程图纸，直线命令都是不可或缺的基本功，下面将详细介绍CAD直线命令的使用方法，包括基本操作、高级技巧及实用案例。

直线命令的基本调用方法

在AutoCAD中,调用直线命令主要有以下几种方式：

1. 功能区选项卡：切换至“常用”选项卡，在“绘图”面板中找到“直线”按钮（通常显示为斜线图标）,单击即可激活命令。
2. 命令行输入：在命令行窗口中直接输入“LINE”或其快捷键“L”,然后按回车键或空格键确认。
3. 经典菜单栏：若使用经典工作空间，可通过“绘图”→“直线”菜单项启动命令。
4. 工具栏：在“绘图”工具栏中点击“直线”图标（适用于较旧版本或自定义工具栏）。

激活命令后，命令行会提示“指定第一个点：”,此时用户需通过鼠标点击或坐标输入确定直线的起点。

绘制直线的基本步骤

1. 确定起点：

   • 鼠标点击法：在绘图区域中移动十字光标，单击左键指定起点。
   • 坐标输入法：在命令行输入起点坐标，0,0”（表示坐标原点），或“@50,30”（表示相对于上一点的偏移坐标）。

2. 确定终点：

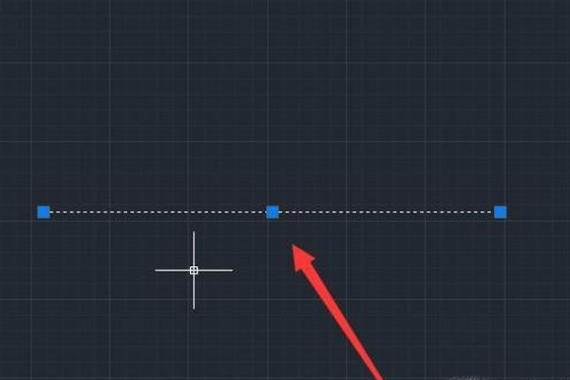

   （图片来源网络，侵删）
   • 指定起点后，命令行提示“指定下一点或[放弃(U)]：”，此时可通过以下方式之一确定终点：
     • 动态输入：移动鼠标，此时会显示临时追踪线，输入长度值后按回车键，直线将沿鼠标方向延伸指定长度。
     • 绝对坐标：直接输入终点坐标，如“100,50”。
     • 相对坐标：输入“@x,y”表示相对于起点的偏移，@80,0”表示水平向右延伸80单位。
     • 极坐标：输入“@长度<角度”，@100<45”表示长度为100、与X轴夹角45度的直线。

3. 连续绘制：

   • 若需绘制连续直线，可在确定终点后继续指定下一点，命令行会重复提示“指定下一点或[闭合(C)/放弃(U)]：”。
   • 按“Esc”键或空格键可结束当前命令。

4. 闭合图形：

   当绘制多条直线形成封闭图形时，在最后一条提示下输入“C”（闭合），系统会自动连接起点与终点，形成闭合多边形。

直线命令的高级技巧

1. 动态输入（DYN）的应用：


   （图片来源网络，侵删）
   • 启用动态输入功能（状态栏中“DYN”按钮），可在光标附近直接输入长度和角度，无需切换至命令行，提高绘图效率。
   • 示例：绘制一条与水平线成30度、长度为50的直线，激活命令后，输入“50”后按Tab键切换至角度栏，输入“30”即可。

2. 对象捕捉的辅助：

   • 结合对象捕捉功能（如端点、中点、交点等），可精确连接已有图形的关键点。
   • 操作步骤：右键单击状态栏“对象捕捉”按钮，选择所需捕捉模式，或通过“OSNAP”命令打开“草图设置”对话框进行配置。

3. 极轴追踪的使用：

   • 极轴追踪可按预设角度增量（如15°）绘制倾斜直线，启用后，移动光标至指定角度附近，系统会显示对齐路径和提示。
   • 自定义增量角：在“草图设置”→“极轴追踪”选项卡中修改“增量角”值。

4. 输入选项的灵活运用：

   • 放弃(U)：在绘制过程中输入“U”，可撤销上一步操作，适用于误操作时的快速修正。
   • 宽度(W)：部分CAD版本（如AutoCAD LT）不支持，但全功能版本可通过“LWEIGHT”命令设置直线宽度，或使用“多段线(PLINE)”命令替代。

直线命令的实用案例

案例1：绘制矩形

1. 输入“L”激活直线命令，点击指定起点A。
2. 输入“@100,0”确定点B（水平边）。
3. 输入“@0,60”确定点C（垂直边）。
4. 输入“@-100,0”确定点D（水平边）。
5. 输入“C”闭合图形，完成矩形。

案例2：通过极坐标绘制三角形

1. 输入“L”，点击原点(0,0)为起点。
2. 输入“@80<60”绘制第一条边（长度80，角度60°）。
3. 输入“@100<0”绘制第二条边（水平向右100单位）。
4. 输入“C”闭合至起点，形成三角形。

直线命令的常见问题及解决方法

1. 直线显示为折线或锯齿状：

   • 原因：图形显示精度不足或视图范围过大。
   • 解决：输入“REGEN”命令重生成图形，或调整“VIEWRES”系统变量值（默认为1000）。

2. 无法精确捕捉端点：

   • 原因：对象捕捉未启用或捕捉模式错误。
   • 解决：检查状态栏“对象捕捉”开关，或通过“OSNAP”命令确保“端点”捕捉已勾选。

相关问答FAQs

Q1：如何快速绘制水平或垂直直线？
A1：可通过以下两种方式实现：

1. 正交模式（F8）：启用正交模式后，鼠标移动将限制在水平或垂直方向，输入长度值即可绘制精确的水平/垂直线。
2. 极轴追踪：设置极轴增量为90°，移动光标至水平或垂直方向，输入长度后按回车键。

Q2：直线命令与多段线命令（PLINE）有何区别？
A2：两者的主要区别如下：
| 特性 | 直线（LINE） | 多段线（PLINE） |
|----------------|------------------------------------------|------------------------------------------|
| 组成 | 由独立的线段组成，每段为单独对象 | 由连续的线段或圆弧组成，整体为单一对象 |
| 宽度 | 无法直接设置宽度，需配合其他命令 | 可统一或单独设置每段线宽，包括起点/终点宽度 |
| 编辑性 | 需逐段选择，编辑效率较低 | 可整体编辑，如拟合、样条曲线化等 |
| 适用场景 | 简单图形、尺寸标注线 | 复合图形、带宽度的线条（如道路、管道） |
相信用户已能全面掌握CAD直线命令的使用方法，从基础操作到高级技巧，结合实际案例和常见问题解析，可帮助用户快速提升绘图效率,为后续复杂设计打下坚实基础。
