在CAD软件中,立面命令是建筑设计、室内装饰和工程制图中不可或缺的工具，主要用于生成建筑物或构件的立面图，帮助设计师直观展示垂直方向的设计效果，立面命令通常基于平面图生成，通过投影、拉伸等操作快速构建立面框架，并结合细节编辑完善图纸内容，以下从功能原理、操作步骤、参数设置及注意事项等方面详细解析CAD立面命令的应用。
立面命令的功能与原理
立面命令的核心功能是将平面图中的二维对象转换为三维立面视图,或直接生成二维立面图，其原理是通过提取平面图中的墙体、门窗、楼梯等构件的轮廓信息，沿垂直方向（Z轴）进行拉伸或投影，并结合立面设计规范（如层高、窗台高度等）进行参数化调整，在AutoCAD中，可通过“立面生成”命令（通常位于建筑插件或扩展工具中）选择平面图中的墙体，系统自动根据墙体定位和尺寸生成立面轮廓；而在天正建筑等专业插件中，立面命令则更智能化，可一键生成整栋建筑的立面图，并自动处理门窗洞口、阳台等细节。
操作步骤详解
以AutoCAD结合天正建筑插件为例,立面命令的操作流程可分为以下步骤：
-
准备工作
确保平面图绘制完成，且墙体、门窗等构件均为多段线（PLINE）或天正建筑对象（如“墙体”“门窗”），避免因对象类型不兼容导致生成失败，检查图层设置，将立面相关构件（如立面门窗、装饰线条）单独归层，便于后期编辑。 -
启动立面命令
在命令行输入“T71_T立面生成”或通过天正建筑菜单“立面→建筑立面”，系统提示“请输入立面方向或[正立面(F)/背立面(B)/左立面(L)/右立面(R)]/屋顶坡顶(S)]”，根据需要选择立面方向，例如输入“F”生成正立面。
（图片来源网络，侵删） -
选择平面图构件
系统要求选择参与立面生成的平面构件，如墙体、柱子、门窗等，使用窗口选择（W）或窗交选择（C）全选平面图，或单独框选指定区域，注意：若平面图中存在非建筑构件（如家具、尺寸标注），需提前冻结或锁定相关图层，避免干扰生成结果。 -
设置参数
弹出“立面生成设置”对话框（如下表），需配置关键参数：
| 参数项 | 说明 | 示例值 |
|--------|------|--------|
| 立面高度 | 立面图的总高度 | 15000（mm） |
| 层高 | 每层标准高度 | 3000（mm） |
| 窗台高度 | 窗洞底部距地高度 | 900（mm） |
| 窗高 | 默认窗洞高度 | 1500（mm） |
| 檐口高度 | 女儿墙或屋顶高度 | 1200（mm） |
参数设置需符合设计规范，否则可能导致立面比例失调，勾选“自动生成门窗”选项，系统将按参数填充立面门窗；若需自定义门窗样式，可取消勾选，后期手动替换。 -
生成与编辑立面

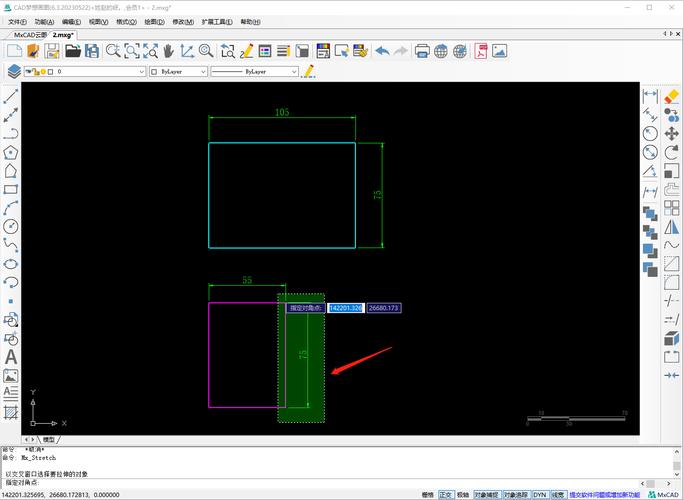

确认参数后，系统自动生成立面图，并放置在模型空间中，生成后需进行以下编辑：- 调整细节：使用“拉伸”（STRETCH）命令修改墙体高度，或“修剪”（TRIM）命令调整门窗位置。
- 添加装饰：通过“块插入”（INSERT）命令添加立面装饰构件（如空调机位、遮阳板）。
- 标注尺寸：使用“线性标注”（DIMLINEAR）和“高程标注”标注层高、总高及关键位置标高。
参数设置技巧与注意事项
- 层高与门窗关系：门窗高度需小于层高，窗台高度+窗高≤层高，否则生成时会出现门窗重叠或墙体断裂。
- 复杂屋顶处理：若建筑有坡屋顶，需先使用“屋顶创建”命令生成三维屋顶模型，再通过“立面→立面门窗”命令单独提取立面轮廓。
- 图层管理：生成立面图后，建议将立面构件单独导出为DWG文件，避免与平面图图层混淆。
- 性能优化：大型建筑立面生成时，可关闭不必要的图层（如填充、文字），减少计算量，提升生成速度。
相关应用场景
立面命令广泛应用于建筑设计中的方案汇报、施工图绘制及效果图制作，在方案阶段，快速生成不同方向的立面图，对比设计效果；在施工图阶段，结合立面标注构件尺寸与材料；在效果图阶段，将CAD立面导入3ds Max或SketchUp，作为建模基础。
相关问答FAQs
Q1: 立面生成后门窗位置不正确，如何调整？
A1: 首先检查平面图中门窗的定位点是否准确（如门窗块插入点需与墙体对齐），若定位无误，可使用“天正门窗”或“块编辑”（BEDIT）命令修改门窗块的基点，或通过“立面→门窗参数”单独调整单个门窗的高度和窗台高度，重新生成立面。
Q2: 如何将生成的立面图转换为二维线框，方便后期打印？
A2: 使用“三维旋转”（ROTATE3D）命令将立面图旋转至二维视角（XY平面），然后执行“分解”（EXPLODE）命令将三维对象（如门窗块）拆解为二维线段，最后通过“清理”（PURGE）命令删除冗余图层和块，简化图纸，确保打印时线条清晰。
