在CAD软件中,图形替换命令是一项高效的功能，它允许用户快速将当前图形中的特定对象替换为新的对象，从而避免重复绘制或手动修改，显著提升绘图效率，这一功能通常通过“块替换”或“参照替换”等操作实现，适用于批量修改、标准化设计等场景，以下将详细介绍CAD图形替换命令的使用方法、操作步骤、注意事项及应用场景，并通过表格对比不同替换方式的适用情况，最后以FAQs形式解答常见问题。
图形替换的核心概念与作用
图形替换的核心在于“关联性”与“批量性”，在建筑图纸中，若需要将所有“窗户”图块替换为新型号的窗户，或将外部参照的建筑底图更新为最新版本，手动逐个修改不仅耗时，还容易遗漏，通过替换命令，用户只需定义源对象（旧对象）和目标对象（新对象），系统即可自动识别并完成替换，同时保留原图层的属性、位置关系等信息，确保图纸的准确性，替换命令还支持嵌套对象的处理，例如替换包含多个子图块的复杂组合体时，可一次性完成整体替换。
图形替换的主要方法及操作步骤

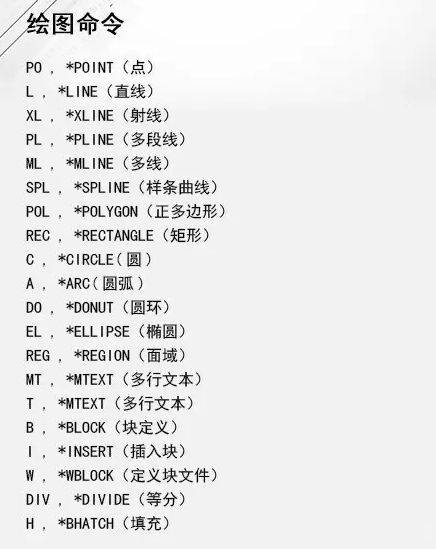

块（BLOCK）替换
块是CAD中组合对象的常用方式,替换块需通过“块编辑器”或“重定义”功能实现，具体步骤如下：
- 步骤1：打开包含目标块的图形文件，输入
BLOCKEDIT命令，选择需修改的块，进入块编辑环境。 - 步骤2：在块编辑器中修改块的定义，例如调整尺寸、增加细节或更换几何形状，完成后保存并退出。

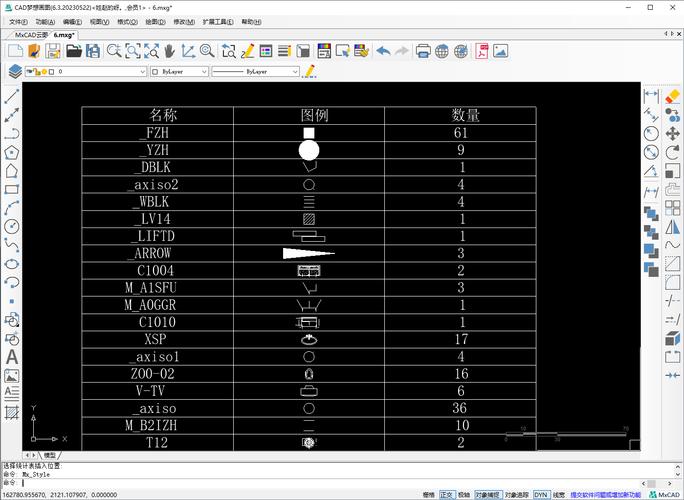

- 步骤3：此时图形中所有该块的实例将自动更新为修改后的样式，若需替换为另一个已存在的块，可使用
BLOCKREPLACE命令（部分CAD版本需通过插件或LISP实现），选择源块和目标块，系统将批量替换。
外部参照（XREF）替换
外部参照适用于多专业协作或大型项目,可动态插入外部图形文件并实时更新，替换外部参照的步骤如下：
- 步骤1：输入
XREF命令，打开外部参照管理器，选择需替换的参照文件。 - 步骤2：在管理器中点击“绑定”或“拆分”，或直接右键选择“替换”，选择新的参照文件路径。
- 步骤3：确认替换后，图形中的外部参照将更新为新文件，且可通过“重载”命令同步最新修改，需注意，替换后的参照路径需保持正确，否则可能导致图形无法显示。

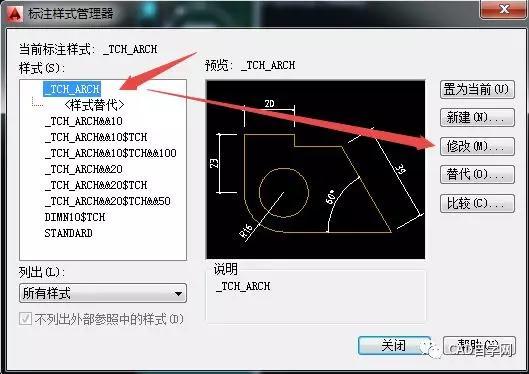

对象特性匹配（MATCHPROP）替换
若仅需替换对象的特性（如颜色、线型、图层）而非几何形状，可使用特性匹配命令：
- 步骤1：输入
MATCHPROP命令，选择源对象（具有目标特性的对象）。 - 步骤2：选择需修改的目标对象，系统将自动匹配源对象的特性，若需批量操作，可结合
SELECT命令框选多个对象。
图层（LAYER）替换
当需要将某一图层上的所有对象移动至其他图层时,可通过图层管理功能实现：
- 步骤1：输入
LAYER命令，打开图层特性管理器，选择目标图层。 - 步骤2：右键选择“选择对象”，在图形中选取该图层上的所有对象，或使用“图层匹配”功能（需LISP支持）。
- 步骤3：将选中的对象更改至新图层，原图层可删除或保留。
不同替换方式的适用场景对比
| 替换方式 | 适用场景 | 优点 | 局限性 |
|---|---|---|---|
| 块替换 | 标准化构件（如门窗、家具）、重复性符号的批量更新 | 保留位置关系，修改后自动更新 | 需提前定义块，嵌套块处理较复杂 |
| 外部参照替换 | 多专业协作、大型项目底图更新、动态链接外部文件 | 实时同步，减少文件体积 | 依赖外部文件路径，路径错误会导致失效 |
| 特性匹配替换 | 统一对象外观（如颜色、线型）、图层标准化 | 操作简单，无需修改几何形状 | 仅针对特性，无法替换对象本身 |
| 图层替换 | 按图层分类的对象重组、图层清理 | 批量管理图层，便于分类 | 需确保对象图层属性正确 |
注意事项
- 备份原图形：执行替换前建议保存副本，避免操作失误导致数据丢失。
- 检查嵌套关系：对于复杂块或外部参照，需确认嵌套对象是否需同步替换，否则可能出现局部不一致。
- 路径管理：外部参照替换后需验证路径是否正确，尤其在网络环境中需使用相对路径。
- 版本兼容性：不同CAD版本对替换命令的支持可能存在差异，建议使用高版本或专业插件。
- 图层冻结/锁定：替换前确保目标图层未被冻结或锁定，否则对象可能无法被选中或修改。
相关问答FAQs
Q1：为什么块替换后图形中部分对象没有更新？
A：可能原因包括：（1）块被分解（EXPLODE），需重新定义为块；（2）嵌套块未进入编辑状态，需在块编辑器中修改嵌套对象；（3）CAD版本不支持自动更新，需手动重载块（输入RELOAD命令），解决方法：检查块定义状态，确保未被分解，并使用BLOCKREGEN命令强制更新所有块实例。
Q2：外部参照替换后显示“找不到文件”错误，如何处理？
A：通常因参照路径错误或文件被移动导致，解决步骤：（1）在XREF管理器中检查当前路径，若路径错误，点击“浏览”重新选择正确文件；（2）使用“相对路径”替代绝对路径，确保文件移动后仍能正确链接；（3）若文件已丢失，尝试从备份中恢复或重新插入参照，检查CAD选项中的“文件”选项卡，确保支持外部参照的搜索路径包含文件所在目录。
