在CAD软件中,“SU”通常指的是“ subtract”命令的快捷键形式，全称为“差集运算”，这是三维建模中一个非常核心且常用的布尔运算命令，其主要功能是从一个或多个实体对象中减去与另一个实体对象重叠的部分，从而生成新的复合实体，这个命令在机械设计、建筑设计、工业设计等多个领域都有着广泛的应用，是构建复杂三维模型不可或缺的工具之一，要深入理解“SU”命令，需要从其基本概念、操作步骤、应用场景、注意事项以及与其他布尔运算命令的关系等多个维度进行探讨。
从基本概念上讲,差集运算（Subtract）的逻辑类似于数学中的集合差，它需要至少两个三维实体对象作为操作对象，我们通常将第一个选择的对象称为“被减实体”或“目标体”，将后续选择的一个或多个对象称为“减去实体”或“工具体”，执行差集运算后，CAD系统会自动计算被减实体与减去实体的相交部分，并将这部分从被减实体中移除，最终保留被减实体中未被减去实体覆盖的部分，形成一个新的实体，需要注意的是，差集运算具有方向性和顺序性，即“被减实体”和“减去实体”的选择顺序至关重要，颠倒顺序可能会导致运算失败或得到完全不同的结果，如果先选择了一个小立方体作为被减实体，再选择一个大立方体作为减去实体，那么由于小立方体完全包含在大立方体内部，运算结果将是空集，即操作失败；反之，如果先选择大立方体作为被减实体，再选择小立方体作为减去实体，那么结果就是大立方体上被小立方体挖空后的部分。
详细阐述“SU”命令的具体操作步骤，在AutoCAD等主流CAD软件中，执行差集运算通常有以下几种方式：一是通过命令行直接输入“SU”或“SUBTRACT”并按回车键；二是点击“三维工具”选项卡中“布尔”面板上的“差集”按钮；三是通过经典菜单栏“修改”>“实体编辑”>“差集”路径找到该命令，启动命令后，命令行会首先提示“选择要从中减去的实体、曲面和面域...”，此时用户需要在绘图区域准确选择一个或多个作为被减对象的实体或面域，选择完成后按回车键确认，随后，命令行会提示“选择要减去的实体、曲面和面域...”，此时用户需要选择一个或多个作为减去对象的实体或面域，同样选择完成后按回车键确认，系统将自动进行计算并生成新的实体，在选择对象时，可以灵活运用窗口选择（Window）、窗交选择（Crossing）等对象选择方式，以提高选择效率，尤其是在模型复杂、对象繁多的情况下，如果减去对象有多个，CAD会将它们视为一个整体进行运算，即从被减对象中一次性减去所有减去对象的并集部分。
“SU”命令的应用场景极其广泛，在机械设计中，它可以用来制作零件上的孔、槽、腔体等特征，要在一个长方体底座上加工出一个圆形沉孔，就可以先绘制出沉孔形状的圆柱体，然后以长方体为被减实体，以圆柱体为减去实体执行差集运算，在建筑设计中，差集运算常用于创建门窗洞口、楼梯间、复杂的墙体结构等，要从一堵完整的墙体中挖出门窗的轮廓，就可以将门窗轮廓拉伸为三维实体，然后作为减去对象与墙体进行差集运算，在工业产品设计领域，可以利用差集运算制作产品的外壳、内部加强筋、散热孔等细节，设计一个塑料外壳时，可以先创建外壳的外部轮廓实体，再创建内部轮廓实体，通过差集运算得到具有均匀厚度的外壳，差集运算还可以与其他建模方法结合使用，例如通过拉伸、旋转、扫掠等命令生成基础实体后，再利用差集运算进行细节修饰和挖空处理，从而构建出更加复杂和精细的三维模型。

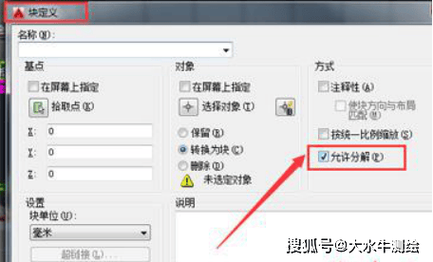

在使用“SU”命令时，也需要注意一些关键事项，以确保运算的顺利进行和结果的正确性，第一，对象类型的一致性，差集运算只能在三维实体、曲面或面域之间进行，并且被减对象和减去对象必须是相同类型的几何对象，不能将实体与面域或曲面进行混合差集运算（除非软件版本支持特定转换），第二，对象的相对位置，被减对象和减去对象必须存在实际的相交部分，否则差集运算将不会对被减对象产生任何改变，相当于无效操作，如果减去对象完全位于被减对象内部且不相交，运算结果将是被减对象减去减去对象后的部分；如果减去对象与被减对象完全分离，则运算结果就是被减对象本身，第三，对象的封闭性，参与差集运算的对象必须是封闭的，实体和面域都具有封闭性，而曲面通常是开放的，因此使用曲面进行差集运算时需要特别小心，确保其能够形成有效的封闭区域，第四，运算后的结果，差集运算生成的新实体是一个单一的复合实体，如果需要对其中的某一部分进行单独编辑，可能需要使用“分解”命令将其分解为原始的简单实体，但分解后可能会失去部分特性，需谨慎操作，第五，视图和视觉样式，在进行复杂差集运算时，建议切换到“西南等轴测”或“东北等轴测”等三维视图，并使用“概念”或“真实”等视觉样式，以便更直观地观察对象的位置关系和运算结果。
为了更清晰地理解“SU”命令与其他布尔运算命令的区别，我们可以通过一个表格来对比“差集（Subtract）”、“并集（Union）”和“交集（Intersect）”这三个核心布尔运算命令：
| 运算命令 | 快捷键 | 功能描述 | 结果示例（假设有两个相交的立方体A和B） | 选择顺序影响 |
|---|---|---|---|---|
| 并集 | UNI | 将两个或多个独立的实体合并为一个单一的复合实体，去除重叠部分 | 生成一个包含A和B所有部分的实体 | 无，选择顺序不影响最终结果 |
| 差集 | SU | 从被减实体中减去与减去实体重叠的部分 | 如果A是被减实体，B是减去实体，结果为A中不包含B的部分 | 有，必须先选择被减实体，再选择减去实体 |
| 交集 | IN | 保留两个或多个实体的公共重叠部分，去除其他部分 | 生成仅包含A和B相交部分的实体 | 无，选择顺序不影响最终结果 |
通过上述表格可以看出,差集运算的顺序敏感性是其区别于并集和交集运算的重要特征，在实际建模过程中，常常需要综合运用这三种布尔运算命令，结合其他三维建模工具，才能高效地构建出符合设计要求的复杂模型，可以先通过并集运算将几个简单的零件组合成一个整体，再通过差集运算加工出所需的孔洞或凹槽，最后通过交集运算获取特定形状的交集部分。
值得一提的是,虽然“SU”命令在CAD中主要指代差集运算，但在某些特定的CAD插件、二次开发环境或旧版本的软件中，快捷键的定义可能会有所不同，如果遇到“SU”命令执行结果与预期不符的情况，除了检查操作步骤和对象选择是否正确外，也可以确认当前软件环境中“SU”命令的具体定义，通常情况下，在AutoCAD的官方文档和主流教学资源中，“SU”都是作为“SUBTRACT”的标准快捷键存在的，这也是广大CAD用户约定俗成的用法，熟练掌握“SU”差集命令，能够显著提升三维建模的效率和灵活性，是每一位CAD使用者从入门到进阶的必经之路。
相关问答FAQs：
问题1：为什么在使用CAD的“SU”（差集）命令时，有时会提示“选定的对象没有有效的差集组合”？
解答：这个错误提示通常由以下几个原因造成：被减对象和减去对象没有实际的相交部分，差集运算要求两个对象必须有重叠区域才能进行有效的减法操作；参与运算的对象类型不匹配，例如试图将一个三维实体与一个二维面域进行差集运算，这在标准设置下是不允许的；被减对象本身不是一个有效的封闭实体，可能存在未闭合的边界或非 manifold 的几何错误；选择顺序错误，确保先选择被减实体，再选择要减去的实体，解决方法是：检查对象的位置关系，确保它们相交；确认对象类型是否一致（如都是实体或都是面域）；使用“检查”或“修复”命令验证实体是否有效；严格按照正确的顺序选择对象。
问题2：执行“SU”（差集）命令后，为什么模型消失了或者只剩下减去对象？
解答：这种情况通常是由于被减对象和减去对象的位置关系或选择顺序导致的，有两种常见情形：一是被减对象完全位于减去对象的内部，且两者有相交部分，此时差集运算的结果是减去对象本身（因为从被减对象中减去一个包含它的对象，相当于结果为空，但某些软件逻辑可能会返回减去对象，这属于特殊情况，通常应避免）；二是用户在选择对象时，不小心颠倒了被减对象和减去对象的顺序，即先选择了原本应作为减去对象的实体，后选择了原本应作为被减对象的实体，想从大立方体中减去小立方体，却不小心先选了小立方体，再选了大立方体，这会导致运算逻辑错误，解决方法是：仔细检查并确保先选择的是要被“挖空”或“切割”的主体（被减实体），后选择的是用来“挖”或“切”的工具（减去实体）；在操作前，通过移动等调整好对象之间的相对位置，确保被减对象能够包含减去对象或与它们有明确的相交部分。
