CAD中的Chamfer命令是用于在两条直线、多段线、射线或构造线的相交处创建倒角的工具，它通过在指定距离或角度修剪或延伸对象，使尖锐的角点变为斜角，从而改善零件的可装配性、减少应力集中或满足设计美观需求，该命令在机械设计、建筑制图和工业设计中应用广泛，尤其在机械加工中，倒角尺寸的标注直接影响零件的加工精度和装配质量，以下是关于Chamfer命令的详细解析，包括功能、操作步骤、参数设置及注意事项。
Chamfer命令的基本功能与启动方式

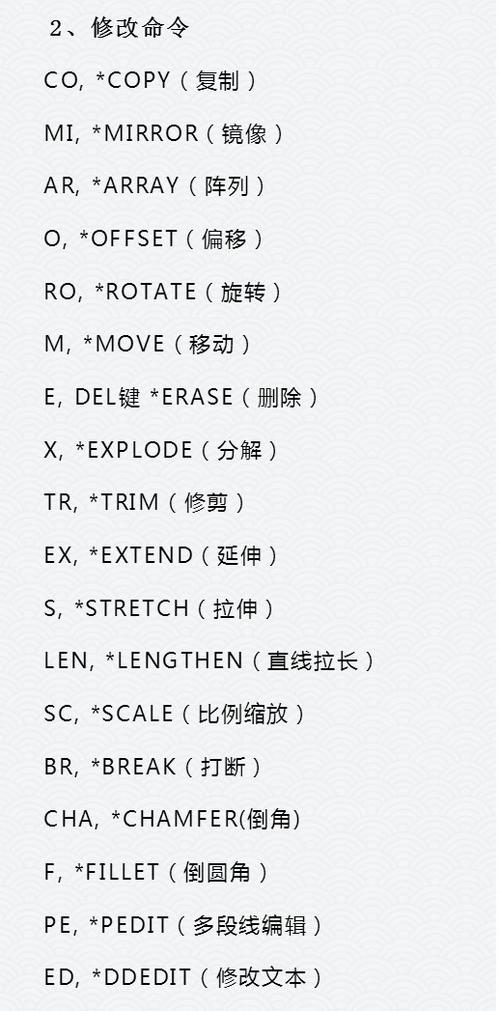

Chamfer命令的核心功能是在两条非平行线之间生成斜角连接，支持多种对象类型，包括直线、多段线、三维实体边等，启动Chamfer命令的方式主要有三种：一是通过命令行输入“CHAMFER”或快捷键“CHA”；二是点击“修改”工具栏中的倒角图标（通常显示为带斜角的直角符号）；三是通过菜单栏“修改”→“倒角”选项，启动命令后，命令行会提示当前倒角模式（如“当前倒角距离1 = 0.0000，距离2 = 0.0000”）,并要求用户选择第一条直线。
Chamfer命令的关键参数设置
倒角的效果由两个关键参数决定：“距离1”和“距离2”，分别代表第一条直线和第二条直线上的修剪或延伸量，若两条直线的倒角距离相同，则只需设置一个值；若不同，需分别设置两个距离，参数设置可通过命令行选项完成：启动命令后，输入“D”（距离）选项，系统会依次提示输入“指定第一个倒角距离”和“指定第二个倒角距离”，还可通过“角度”选项设置倒角角度，即通过第一条直线的距离和与第二条直线的夹角来确定倒角形状，输入“A”后，需指定“第一条直线的倒角长度”和“倒角角度”。
Chamfer命令的操作步骤
-
启动命令并设置参数
输入“CHA”启动命令，根据设计需求选择“D”（距离）或“A”（角度）选项，若采用距离模式，需输入两个倒角距离值（如距离1=5，距离2=3）；若采用角度模式，需输入长度和角度值（如长度=10，角度=45°）。 -
选择对象
参数设置完成后，命令行提示“选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]”，此时需依次选择需要倒角的两条直线，若选择“多段线(P)”选项，则可对整个二维或三维多段线的所有角点一次性倒角,但要求多段线必须是闭合的或连续的。 -
修剪模式选择
默认情况下，Chamfer命令会修剪掉两条直线的多余部分，使倒角线连接两条直线，若不希望修剪，可选择“修剪(T)”选项，输入“N”（不修剪）,此时仅绘制倒角线而不修改原对象长度。 -
完成倒角
选择对象后，系统会自动生成倒角，并结束命令，若需连续对多个角点倒角，可在启动命令后选择“多个(M)”选项,无需重复启动命令。
Chamfer命令的高级应用与注意事项
-
多段线的整体倒角
对于由多条直线段组成的多段线，使用“多段线(P)”选项可快速对所有角点进行倒角，但需注意多段线必须为整体对象（可通过“PEDIT”命令合并），若多段线包含圆弧段,倒角操作会自动将圆弧转换为直线段。 -
倒角距离为零的特殊情况
当倒角距离均设置为0时，Chamfer命令会自动修剪或延伸两条直线，使其相交于一点，相当于“角点修剪”功能,常用于快速修正未对齐的直线端点。 -
三维实体倒角
在三维建模中，Chamfer命令可用于对实体边进行倒角操作，启动命令后选择“边”选项，指定基面和倒角距离即可,需注意基面法向量的选择方向。 -
注意事项
- 倒角对象必须为直线或多段线，不支持曲线（如圆、椭圆）的直接倒角，需先通过“分解”命令将曲线转换为直线段。
- 倒角距离过大可能导致两条直线无实际交点，系统会提示“距离无效”，需调整距离值。
- 使用“修剪(T)”选项时，不修剪模式适用于需要保留原对象长度的场景,如装配图中的干涉检查。
Chamfer命令与其他修改命令的对比
| 命令名称 | 功能特点 | 适用场景 |
|---|---|---|
| Chamfer（倒角） | 生成直线斜角，支持距离/角度参数 | 机械零件的倒角、建筑墙体的斜角连接 |
| Fillet（圆角） | 生成圆弧连接，需指定圆角半径 | 需要平滑过渡的场景，如家具边角、管道连接 |
| Trim（修剪） | 按边界裁剪对象 | 手动调整对象长度，与倒角/圆角配合使用 |
Chamfer与Fillet的主要区别在于：倒角生成的是直线斜角，适用于需要精确尺寸控制的场合；而圆角生成的是圆弧过渡，更注重外观的平滑性,两者均需注意对象类型和参数设置的合理性。
相关问答FAQs
Q1：为什么使用Chamfer命令时提示“选择无效的对象”？
A：该错误通常是由于选择的对象类型不支持倒角操作导致的，Chamfer命令仅适用于直线、多段线、射线等线性对象，无法直接对圆、椭圆、样条曲线等曲线对象进行倒角，解决方法是：先使用“分解”命令（EXPLODE）将曲线对象拆分为直线段，或通过“延伸”命令（EXTEND）将直线端点调整至与曲线相交后再倒角。
Q2：如何对闭合多段线的所有角点一次性倒角？
A：具体步骤如下：
- 输入“CHA”启动Chamfer命令，设置好倒角距离（如距离1=2，距离2=2）。
- 命令行提示选择第一条直线时，输入“P”选择“多段线”选项。
- 选择需要倒角的闭合多段线，系统会自动识别所有角点并生成倒角。
注意：若多段线包含圆弧段，倒角操作会将圆弧删除并替换为直线段,因此需提前确认设计要求。
