草图大师（SketchUp）作为一款广泛应用于建筑设计、室内设计和工业设计的三维建模软件，其强大的对齐命令是提升建模效率和精度的关键工具，对齐功能不仅能让模型元素在空间中精准定位，还能确保组件、群组或几何体之间的逻辑关系正确，从而避免因位置偏差导致的后续修改麻烦，本文将详细解析草图大师对齐命令的使用方法、应用场景及操作技巧,帮助用户更好地掌握这一功能。
对齐命令的核心功能与入口
草图大师的对齐命令主要通过“对齐”工具和“移动”工具结合辅助点来实现，其核心在于通过捕捉参考点，将目标对象与源对象或参考平面进行位置匹配，对齐操作通常涉及两个或多个对象，源对象”是被参考的对象，“目标对象”是需要调整位置的对象，根据不同的建模需求，对齐可分为端点对齐、中点对齐、面与面对齐、轴对齐等多种类型。
在草图大师中，对齐命令的入口主要有两种：一是通过“工具”菜单下的“对齐”子菜单选择具体对齐方式；二是通过快捷键配合鼠标操作，例如在“移动”工具激活状态下，按住“Shift”键可临时锁定对齐方向，通过“实体信息”面板或“右键菜单”也能快速调用对齐相关功能,具体操作需结合场景灵活选择。
对齐命令的具体操作步骤

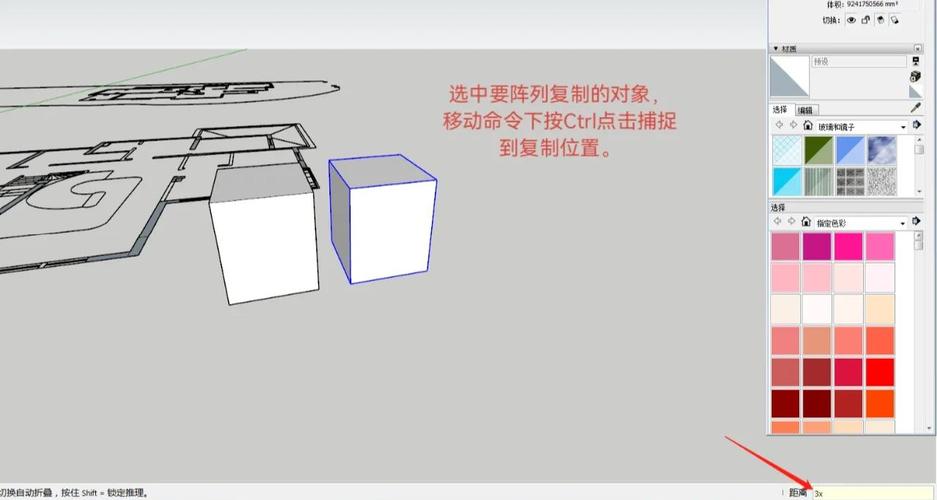

基础对齐：点对点对齐
点对点是对齐中最简单的操作，常用于将两个对象的顶点、端点或中点重合,操作步骤如下：
- 选择目标对象：使用“选择工具”点击需要调整位置的对象（如一个立方体）。
- 激活移动工具：在“工具栏”中选择“移动工具”，或按快捷键“M”。
- 捕捉参考点：将鼠标光标移动到目标对象的特征点（如顶点），当光标显示为“端点”或“中点”捕捉标记时,点击确认。
- 对齐到源对象：移动鼠标至源对象的对应特征点，当光标捕捉到该点时，再次点击完成对齐,两个对象的指定点将完全重合。
平面对齐：面与面对齐
在建模中，常需将两个对象的表面对齐（如将门窗组件嵌入墙体），此时需借助“投影”功能实现：
- 选择目标对象：选中需要对齐的组件（如一扇门）。
- 激活移动工具：按“M”键进入移动模式。
- 捕捉对齐面：将鼠标光标移动到目标对象的底面（门框底部），当光标显示“面”捕捉标记时，按住“Ctrl”键（Mac为“Option”键）锁定该平面。
- 移动至源对象：将光标移动至源对象（墙体）的对应表面，当光标显示“垂直于面”的提示时，点击完成对齐,目标对象将完全贴合源对象的表面。
轴对齐：方向与轴心对齐
当需要调整对象的方向或轴心对齐时（如将倾斜的柱子垂直于地面），可通过“旋转工具”结合对齐实现：
- 选择目标对象：选中需要调整方向的柱子。
- 激活旋转工具：按“Q”键进入旋转模式。
- 捕捉旋转轴：将光标移动到柱子的底面边线，捕捉“边线”作为旋转轴。
- 对齐参考方向：按住“Shift”键锁定旋转平面，移动光标至目标方向（如地面垂直线），当光标显示“对齐”提示时，点击完成旋转,柱子将与目标方向完全对齐。
批量对齐：多对象统一对齐
对于多个对象需同时对齐的情况（如一排窗户统一对齐到同一水平线），可利用“组件”和“阵列”功能：
- 创建组件：将需要对齐的多个对象（如窗户）创建为组件。
- 选择参考点：双击组件进入编辑模式，选择一个对象的对齐点（如窗户左下角顶点）。
- 使用移动工具对齐：激活“移动工具”，将该点对齐至参考线（如水平辅助线）。
- 更新组件：退出组件编辑模式，右键点击组件选择“更新选定对象”,所有关联组件将同步对齐。
对齐命令的高级应用技巧
结合辅助线与参考点
草图大师的“辅助线”功能是精确对齐的重要工具，通过绘制参考线（如水平线、垂直线），可快速定位对齐点，在室内建模中，可先绘制地面完成面和天花完成面的辅助线，再将门窗组件的顶点对齐至对应辅助线,确保高度统一。
动态组件与自动对齐
对于动态组件（如可推拉的门窗），可通过“组件属性”设置对齐参数，在“组件选项”中添加“对齐墙面”的选项，当组件靠近墙体时自动触发对齐,提升交互体验。
群组与组件的对齐差异
- 群组：群组内部的几何体与群组外部的对齐操作会影响整个群组的位置,适合临时调整。
- 组件：组件的对齐操作可独立于主模型，且修改后可批量更新，适合重复使用的元素（如家具、门窗）。
坐标轴与对齐精度
在复杂建模中，通过“坐标轴”工具调整对象的局部坐标轴，可实现更精准的对齐，将斜面屋顶的坐标轴定义为斜面方向后,移动组件时可沿斜面精确对齐。
常见对齐问题及解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 对齐时光标无法捕捉到参考点 | 捕捉功能未开启 | 在“视图”菜单中勾选“辅助线”和“模型轴”，确保捕捉模式启用 |
| 对齐后对象位置偏移 | 参考点选择错误 | 重新操作，仔细检查目标对象和源对象的特征点是否正确捕捉 |
| 批量对齐时部分对象未对齐 | 组件未更新 | 右键点击组件，选择“组件属性”中的“更新所有实例” |
相关问答FAQs
Q1：为什么在对齐时，目标对象总是出现偏移，无法完全重合？
A1：这种情况通常是由于捕捉点选择错误或模型存在微小缝隙导致，建议先放大视图，仔细检查目标对象和源对象的特征点（如端点、中点）是否准确捕捉；若模型存在缝隙，可使用“线条”工具连接断点,确保几何体连续后再进行对齐操作。
Q2：如何快速将多个不同大小的组件对齐到同一水平面？
A2：可按以下步骤操作：1. 绘制一条水平辅助线作为参考平面；2. 选中所有需要对齐的组件，按“Ctrl+X”剪切；3. 激活“移动工具”，将光标移动至组件底面的任意点，捕捉后按“Ctrl+V”粘贴，此时组件会吸附至光标位置；4. 移动组件至辅助线，当光标显示“在红色轴线上”提示时点击完成对齐,所有组件将统一对齐至辅助线所在平面。
