在CAD软件中,提取图层信息是高效管理和编辑图纸的重要操作，无论是批量修改图层属性、统计图层数量，还是筛选特定图层上的对象，都需要依赖图层提取相关的命令，以下将详细解析CAD中提取图层的核心命令、操作方法及实用技巧，帮助用户掌握图层管理的核心技能。

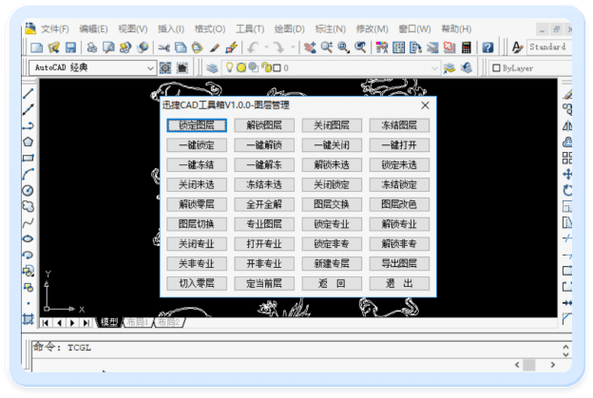

（图片来源网络，侵删）
核心命令：LAYER（图层特性管理器）与LAYISO（隔离图层）

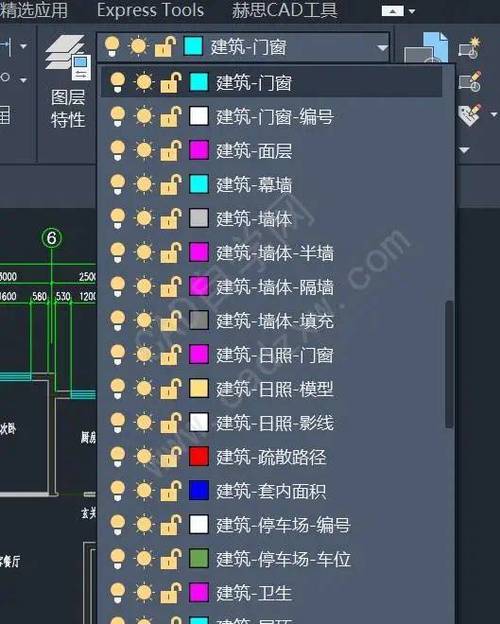

LAYER命令（快捷键LA）是图层管理的基础，通过图层特性管理器可以直观查看所有图层信息，包括图层名、开关、冻结、锁定、颜色、线型等属性，若需提取特定图层信息，可结合筛选功能实现：
- 打开图层特性管理器：输入
LA命令，弹出对话框后点击“新建图层”可创建图层，点击已有图层即可查看或修改其属性。 - 筛选图层：若需提取符合特定条件的图层（如所有红色图层），可在对话框右上角点击“新建特性过滤器”，在“图层过滤器特性”面板中设置“颜色”为“红色”，即可筛选出目标图层。
- 导出/导入图层：通过“图层状态管理器”（在图层特性管理器中点击“图层状态”按钮）可将当前图层配置导出为
.las文件，便于在其他图纸中复用，间接实现图层信息的提取与共享。
LAYISO命令（快捷键LI）则用于快速隔离图层，即仅显示选定图层上的对象，其余图层暂时隐藏，这也是提取图层上对象的常用方法：
- 执行
LAYISO命令后，选择图层上的任意对象，系统将自动隔离该图层；若需隔离多个图层，可在命令行输入S（选择）后框选多个对象对应的图层。
批量提取图层信息：LAYWALK（图层漫游）与DATAEXTRACTION（数据提取）
当需要动态查看或批量提取多个图层信息时,LAYWALK和DATAEXTRACTION命令更为高效：
- LAYWALK（图层漫游）：快捷键
LAYW，执行后弹出“图层漫游”对话框，点击列表中的图层名，绘图区将仅显示该图层对象，并自动高亮显示，此命令适用于快速预览各图层内容，尤其适合复杂图纸中图层的筛选与定位。 - DATAEXTRACTION（数据提取）：对于需要将图层信息导出为表格或外部文件（如Excel）的场景，该命令是核心工具，操作步骤如下：
- 执行
DATAEXTRACTION命令，在向导中选择“创建新数据提取”并命名文件。 - 在“定义数据源”步骤中选择“当前图形”或“外部参照”，勾选“包含块”可提取块中的图层信息。
- 在“选择对象”步骤中，若需提取所有图层对象，可直接点击“选择全部”；若需提取特定图层对象，可切换到“设置”选项卡，勾选“仅显示图层”并筛选目标图层。
- 在“选择特性”步骤中，勾选“图层”“颜色”“线型”等需要提取的属性。
- 完成向导后,选择“将数据提取到外部表”或“保存为CSV文件”，即可生成包含图层信息的表格或数据文件。
- 执行
高级技巧：通过脚本与LISP程序批量提取图层
对于需要自动化处理的场景（如批量提取数百张图纸的图层信息），可通过脚本或LISP程序实现：

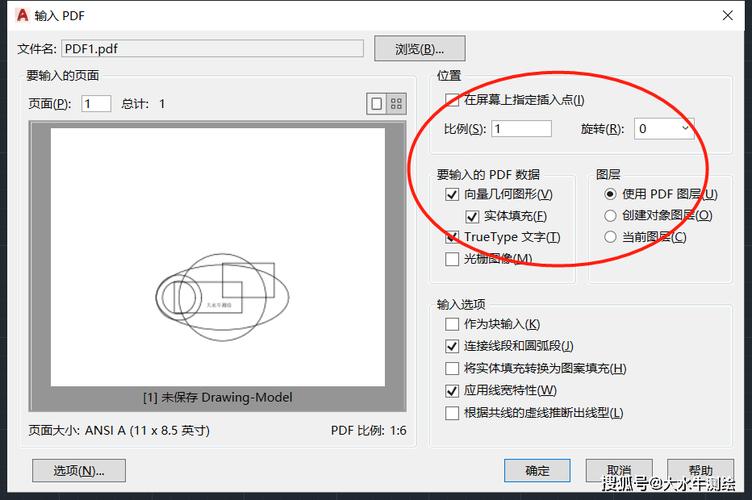

（图片来源网络，侵删）
- 脚本文件（.scr）：创建文本文件，输入命令序列（如
-LA ?可列出所有图层名），保存为.scr后，在CAD命令行输入SCRIPT并选择该文件，即可批量执行图层提取操作。 - LISP程序：编写简单LISP代码可实现更灵活的图层提取，以下代码可提取所有非冻结图层名并输出到命令行：
(defun c:GetLayers (/ lst) (setq lst (tblnext "LAYER" T)) (while lst (if (= (cdr (assoc 70 lst)) 0) ; 检查图层是否未冻结 (print (cdr (assoc 2 lst))) ; 输出图层名 ) (setq lst (tblnext "LAYER")) ) (princ) )将代码保存为
.lsp文件，使用APPLOAD加载后执行GetLayers命令即可。
图层提取的常见应用场景
- 图层清理：通过
LAYDEL命令删除无用图层（如“DEFPOINTS”图层），但需注意依赖该图层的对象会被删除，建议提前备份。 - 图层标准化：使用
LAYMCH（匹配图层）命令将分散在不同图层上的对象统一至目标图层，确保图纸规范性。 - 快速统计：结合图层特性管理器的“图层状态”功能，可统计当前图纸中图层的总数、不同颜色图层的数量等，便于项目管理和资源分配。
相关问答FAQs
Q1：如何快速提取当前图纸中所有被冻结的图层？
A1：可通过图层特性管理器筛选实现：执行LA命令打开对话框，点击“新建特性过滤器”，在“图层过滤器特性”面板中设置“冻结”为“是”，即可筛选出所有被冻结的图层，若需批量修改，可选中这些图层后右键点击“解冻”，或使用LAYTHW（解冻所有图层）命令全局解冻。
Q2：如何将多个图纸的图层信息汇总到一个Excel表格中？
A2：使用DATAEXTRACTION命令的批量处理功能：
- 在CAD中打开第一个图纸,执行
DATAEXTRACTION，向导中选择“将数据提取到外部表”并设置输出路径。 - 在“定义数据源”步骤中，点击“添加图纸”按钮，依次导入其他需要汇总的图纸文件。
- 在“选择对象”和“选择特性”步骤中，确保勾选了“图层”及相关属性，完成向导后生成Excel表格，该表格将自动包含所有图纸的图层信息。
