在CAD软件中,布局空间的旋转操作是提升绘图效率的重要技巧，尤其当需要调整视图方向以匹配打印方向或优化布局排列时，本文将详细解析CAD布局旋转命令的使用方法、适用场景及操作步骤，帮助用户灵活掌握这一功能。
布局旋转的核心概念与适用场景
CAD的布局空间（又称图纸空间）主要用于打印布局和注释管理，与模型空间（用于绘图设计）相互独立，布局旋转通常指通过旋转视口、打印方向或整个布局坐标系，实现图纸内容的方向调整，常见应用场景包括：
- 打印适配：当打印方向与图纸内容方向不一致时（如横向图纸需打印纵向内容），通过旋转布局避免手动旋转图形。
- 多图排列：在单一布局中放置多个视口时，通过旋转部分视口实现更紧凑的布局排列。
- 特殊角度标注：需以非90度角度标注图纸时，可通过旋转布局坐标系简化标注操作。
布局旋转的主要方法及操作步骤
CAD中布局旋转主要通过以下三种方式实现,不同方法适用于不同需求，需结合具体场景选择。
旋转单个视口（调整视图方向）
适用场景：仅需调整布局中特定视口的显示方向，而其他视口保持不变。
操作步骤：
- 步骤1：切换至布局空间，双击需旋转的视口进入模型编辑状态（此时视口边框加粗显示）。
- 步骤2：输入命令
VPROPS（视口属性），按回车键打开“视口属性”对话框。 - 步骤3：在“几何图形”选项卡中，找到“旋转”参数，输入目标角度（如90、180、270），或通过“选择对象”按钮在视口中手动指定旋转基点和角度。
- 步骤4：关闭对话框，双击视口外部退出编辑状态，此时视口内图形将按指定角度旋转。
注意事项：旋转视口后，需检查视口比例是否因旋转发生偏移，可通过“视口比例”下拉菜单重新调整。
旋转整个布局（打印方向调整）
适用场景：需调整整个布局的打印方向（如将横向布局改为纵向打印）。
操作步骤：
- 步骤1：在布局选项卡上右键单击，选择“页面设置管理器”。
- 步骤2：选择当前布局对应的页面设置，点击“修改”按钮。
- 步骤3：在“页面设置”对话框中，找到“打印方向”选项组，选择“纵向”或“横向”，或勾选“反向打印”以实现180度旋转。
- 步骤4：点击“确定”保存设置，布局中所有内容（包括视口、标题栏等）将按打印方向同步旋转。
补充技巧：若需自定义旋转角度（如45度），可通过“打印设备”选项卡中的“自定义特性”进一步设置，具体取决于打印驱动支持的功能。

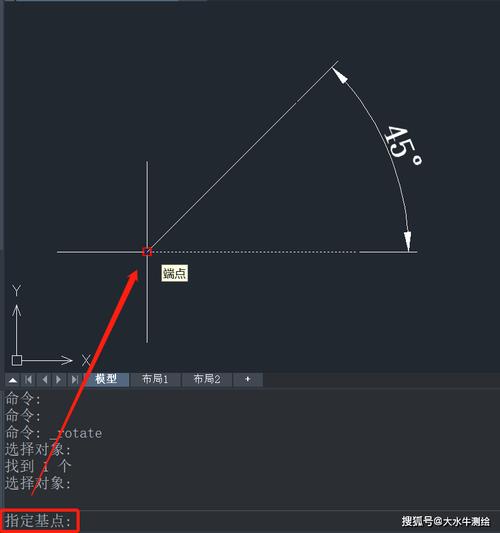

使用旋转命令（ROTATE）调整布局元素
适用场景：需旋转布局中的非视口元素（如标题栏、注释文字或外部参照）。
操作步骤：
- 步骤1：在布局空间中，通过“选项板”或“图层”工具栏锁定需旋转的元素（避免误操作视口）。
- 步骤2：输入命令
ROTATE，选择需旋转的对象（如标题块），按回车键。 - 步骤3：指定旋转基点（通常为标题块的插入点），输入旋转角度（可直接输入角度值，或通过“参照”选项基于现有对象角度旋转）。
- 步骤4：按回车键确认，完成对象旋转。
注意事项：旋转布局元素时，需确保元素未与视口关联，否则可能导致视口内视图同步旋转，若需旋转视口内图形，需进入模型空间使用 ROTATE 命令。
布局旋转的常见问题与解决方法
| 问题类型 | 可能原因 | 解决方法 |
|---|---|---|
| 旋转后视口比例错乱 | 旋转操作改变了视口边界尺寸 | 重新调整视口比例，或通过“MVSETUP”命令统一视口比例 |
| 打印方向未同步旋转 | 未在页面设置中调整打印方向 | 进入“页面设置管理器”，修改当前布局的打印方向为“纵向”或“横向” |
| 旋转后图形显示异常 | 视口边界与图形重叠导致裁剪 | 调整视口边界大小，或使用“VPCLIP”命令重新定义视口边界 |
相关问答FAQs
Q1：为什么旋转布局中的视口后，打印时图形方向未改变？
A：旋转视口仅改变布局空间中的显示方向，若需同步调整打印方向，需额外进入“页面设置管理器”，修改当前布局的“打印方向”为“纵向”或“横向”，确保打印设置与视口旋转角度一致。
Q2：如何在布局中实现多个视口的不同角度旋转？
A：需分别对每个视口进行独立操作，双击目标视口进入模型编辑状态，使用 VPROPS 命令设置不同旋转角度；或使用 ROTATE 命令旋转整个视口边界（需确保视口未被锁定），完成后，通过“视口比例”工具调整各视口比例，避免显示异常。
通过以上方法,用户可灵活应对布局旋转的各种需求，无论是调整单个视图、打印方向还是布局元素，均能高效实现，掌握这些技巧不仅能提升绘图效率，还能确保图纸输出的准确性和专业性。
