在CAD软件中，视图命令是用户与图形交互的核心工具，通过合理的视图设置可以显著提升绘图效率、精度和可视化效果，无论是二维平面设计还是三维建模，掌握视图命令的用法都是CAD操作的基础技能，本文将系统介绍CAD中常用的视图设置命令，包括其功能、操作方法及实用技巧,帮助用户全面掌握视图控制技巧。

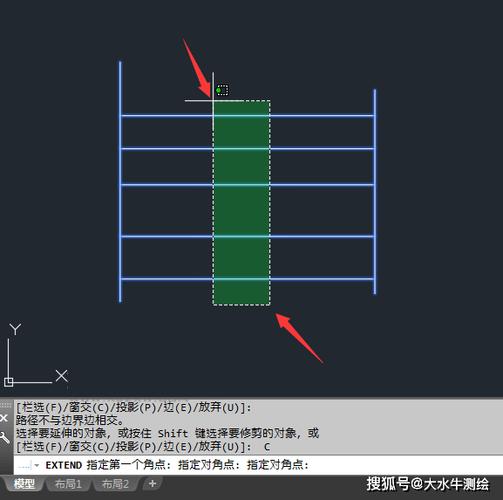

在二维绘图环境中，视图命令主要用于控制图形的显示范围、方向和比例，最基础的是“缩放”（Zoom）系列命令，通过输入ZOOM或快捷键Z激活，缩放命令包含多个子选项，如“实时缩放”（Realtime）允许用户通过鼠标滚轮动态调整显示比例；“窗口缩放”（Window）则通过指定矩形区域放大局部细节；“全部缩放”（All）将显示所有绘图对象，包括超出当前视口范围的内容；“范围缩放”（Extents）则会以最大比例显示所有可见对象，确保图形充满整个视口，当需要查看图纸细节时，可执行ZOOM-W，用鼠标框选目标区域；若需快速返回全局视图，则使用ZOOM-A即可。
对于复杂图纸，平移（Pan）命令同样不可或缺，通过输入PAN或快捷键P，用户可实时移动视图而不改变显示比例，尤其适合在大幅面图纸中导航，与缩放命令类似，平移也支持“实时”模式，按住鼠标左键拖动即可实现视图平移，CAD还提供了“鸟瞰视图”（Aerial View）功能，通过输入DSVIEWER打开独立窗口，以缩略图形式显示全图，并可在其中框选区域快速定位主视图,极大提升了多元素图纸的浏览效率。
在三维建模环境中，视图命令的复杂性和功能性显著增强，基本视图方向控制可通过“视图预设”（ViewPresets）实现，如TOP（俯视）、FRONT（主视）、LEFT（左视）等标准正交视图，以及ISO（等轴测）等常用轴测视图，这些命令可直接通过命令行输入或通过“视图”工具栏选择，确保快速切换观察角度，对于更灵活的视角控制，“动态观察”（3DOrbit）系列命令是核心工具，包括“自由动态观察”（3DFORBIT）、“连续动态观察”（3DCORBIT）和“受约束的动态观察”（3DORBIT）。3DFORBIT激活后，视图显示为转动的球体，用户可通过拖动鼠标任意旋转模型；3DCORBIT则可实现模型的自动连续旋转，适合演示和展示；而3DCONBIT（受约束动态观察）仅在XY平面内旋转，保持Z轴方向不变,适合精确调整视角。
三维视图的精细控制还涉及“相机”和“视图管理”功能，通过CAMERA命令，用户可设置虚拟相机位置和目标点，创建类似真实摄影的透视效果，并调整焦距、视野等参数，对于需要频繁切换的多个视角，可使用“命名视图”（View）功能，通过VIEW命令保存当前视图状态（包括位置、比例、图层显示等），并在需要时通过视图列表快速恢复，这在多方案对比或细节检查时尤为实用，例如将不同设计方案的视图分别命名为“方案1”“方案2”,通过一键切换实现高效对比。
除基本视图命令外，CAD还提供了一系列高级显示控制工具，以满足专业绘图需求。“视觉样式”（VisualStyle）命令（如VSCURRENT）可控制三维模型的显示方式，包括“线框”“隐藏”“真实”“概念”等模式，真实”模式支持材质和光照显示，而“概念”模式则以手绘风格增强立体感，对于复杂装配体，“截面视图”（Section）功能（SECTIONPLANE）可创建平面截面，隐藏模型内部结构，便于观察内部细节,同时支持动态调整截面位置和方向。
在图层管理中，视图命令与图层状态结合可进一步提升效率，通过“图层特性管理器”（LAYER）设置图层的“视口冻结”（Viewport Freeze）属性，可在不同视口中控制图层的可见性，实现一张图纸中多视角的同步显示，在布局空间中，可创建多个视口，分别设置为俯视图和轴测图，并通过图层冻结功能在不同视口中隐藏或显示特定对象,避免图形干扰。
以下是CAD视图命令的常用快捷键汇总表,方便用户快速查阅：
| 命令名称 | 命令行输入 | 快捷键 | 功能说明 |
|---|---|---|---|
| 缩放 | ZOOM | Z | 打开缩放命令菜单 |
| 实时缩放 | ZOOM-R | 无 | 鼠标滚轮动态缩放 |
| 窗口缩放 | ZOOM-W | 无 | 框选区域放大 |
| 全部缩放 | ZOOM-A | 无 | 显示所有图形对象 |
| 范围缩放 | ZOOM-E | 无 | 最大比例显示可见对象 |
| 平移 | PAN | P | 实时移动视图 |
| 动态观察（三维） | 3DORBIT | 无 | 自由旋转三维模型 |
| 命名视图 | VIEW | V | 保存和恢复视图状态 |
| 视觉样式 | VSCURRENT | 无 | 切换三维模型显示模式 |
在实际应用中，视图命令的组合使用能解决复杂问题，在绘制建筑剖面图时，可先用ZOOM-W放大墙体区域，执行SECTIONPLANE创建截面，再通过3DORBIT调整观察角度，最后用VSCURRENT切换为“线框”模式查看结构细节，对于机械装配图，可利用VIEW保存不同部件的局部视图，结合图层视口冻结功能,在一张图纸中同时展示总装图和零件细节。
相关问答FAQs：
Q1：为什么使用ZOOM-E后图形显示不全或位置异常？
A：ZOOM-E（范围缩放）仅显示当前空间中的所有可见对象，若图形显示异常，可能是因为部分对象被意外放置在绘图区域外，或存在不可见图层，建议先检查图层状态，确保所有相关图层均处于“开”且“解冻”状态，然后使用ZOOM-A（全部缩放）重置视图，再通过ZOOM-E精确调整，若图纸包含外部参照（XREF）,需确保参照文件路径正确且已加载。
Q2：如何在布局空间中实现不同视口的不同视图方向？

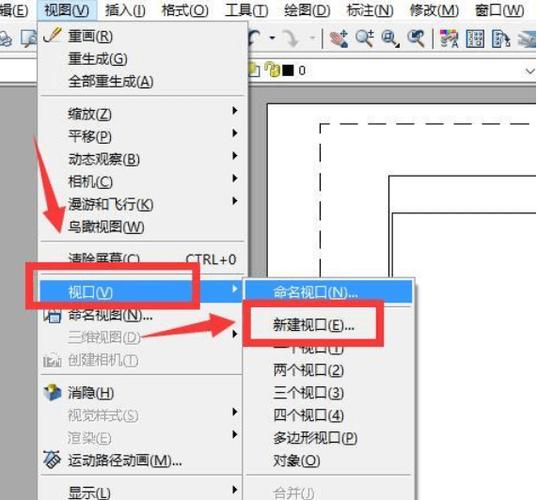

A：在布局空间中，可通过以下步骤实现多视口不同视图：① 创建多个视口（命令VPORTS）；② 双击进入单个视口的模型空间；③ 使用VIEW命令保存当前视图方向（如“主视图”“俯视图”）；④ 切换至其他视口，重复步骤②③保存不同视图；⑤ 返回布局空间，通过“视口”工具栏中的“视口比例”调整各视口显示比例，若需隐藏特定图层，可在各视口中单独设置图层的“视口冻结”属性。
