在CAD软件中,布局是设计过程中至关重要的环节，它直接关系到图纸的输出效果和专业性，与布局相关的命令种类繁多，功能各异，熟练掌握这些命令能够显著提高绘图效率和图纸质量，下面将详细介绍常用的CAD布局相关命令及其应用场景。

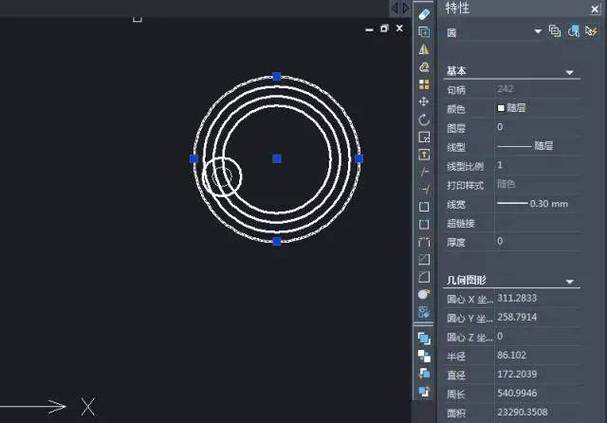

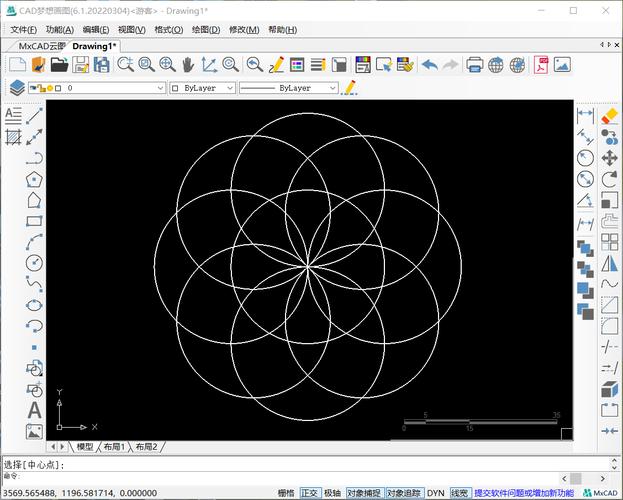

进入布局空间是使用布局功能的前提,在CAD中，通常可以通过点击绘图区域下方的“布局”选项卡来切换到布局空间，如果尚未创建布局，也可以通过“模型”选项卡旁边的“+”号快速创建新布局，创建布局时，系统会默认生成一个视口，用户可以根据需要调整视口的位置和大小，使用“LAYOUT”命令可以更灵活地管理布局，通过命令行输入“LAYOUT”后，可以选择“新建”“删除”“重命名”“复制”等选项，对布局进行全面管理，输入“LAYOUT”后选择“复制”，可以将当前布局复制一份，并在新布局中修改页面设置或视口配置，适用于生成多版图纸输出。

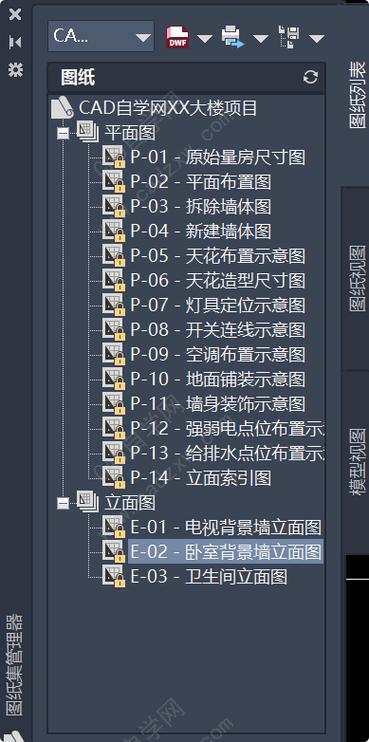

布局的页面设置是确保图纸输出符合规范的关键步骤。“PAGESETUP”命令是页面设置的核心工具，通过该命令可以设置打印设备、纸张大小、打印区域、打印比例、图形方向等参数，在“页面设置管理器”中，用户可以新建页面设置并命名，方便在不同布局中调用或修改，在绘制A3图纸时，可以在页面设置中将纸张大小设为A3，图形方向设为横向，并选择合适的打印机型号，同时设置打印比例为“布满图纸”，以确保图形完整显示在打印区域内，对于批量打印需求，还可以通过“ publish”命令将多个布局或图形文件一次性输出，提高工作效率。
视口是布局空间中显示模型空间图形的窗口,视口命令的灵活运用能够实现多角度、多比例的图纸展示。“-VPORTS”命令（注意前导负号）用于创建非矩形的视口，通过绘制封闭的多段线、圆、椭圆等对象，可以生成不规则形状的视口，适用于复杂图纸的局部放大或特殊区域显示，而“MVIEW”命令则用于创建和管理视口，其“对象”选项可以将封闭的图形对象（如多段线、圆、椭圆等）转换为视口，“多边形”选项用于创建多边形视口，“两个”选项可将视口拆分为左右或两个部分，使用“VP”命令（VIEWPORTS）的“锁定”功能，可以固定视口内的图形比例，防止在调整视口大小时 inadvertently改变显示比例，对于已创建的视口，可以通过“夹点编辑”直接调整其位置和大小，或使用“SCALE”命令按比例缩放视口，同时保持内部图形比例不变。
在布局空间中,图形的可见性和显示效果也需要精细控制。“VISKEEPER”命令（部分CAD版本中为“VISUALSTYLE”）用于设置视口的视觉样式，如线框、隐藏、真实着色等，通过调整不同视口的视觉样式，可以在一张图纸上同时展示线框图和渲染效果图，而“LAYER”命令在布局空间中同样适用，可以设置图层在视口中的冻结、解冻、锁定等状态，例如通过“在新视口中冻结”选项，可以使某个图层在特定视口中不可见，实现在不同视口中显示不同图层内容的需求。“CLIP”命令（CLIPFRAME）用于控制视口边框的显示，关闭CLIPFRAME后，视口边框将不会被打印，保证图纸的整洁性。
布局空间的注释和标注也是图纸的重要组成部分。“-DIMSTYLE”命令可以在布局空间中创建独立的标注样式，避免与模型空间的标注样式冲突，通过设置标注样式中的“比例因子”，可以调整标注文字和箭头的大小，使其符合打印比例，当打印比例为1:50时，可将标注样式中的比例因子设为50，确保打印后的标注尺寸符合实际要求。“QLEADER”命令用于快速引出标注，适用于添加文字说明或尺寸注释，而“BLOCK”命令可以创建图块，将常用的标题栏、图框等元素保存为图块，插入到布局空间中，提高绘图效率和标准化程度。
为了更直观地展示布局命令的功能,以下表格总结了部分常用命令及其作用：
| 命令名称 | 主要功能 | 适用场景 |
|---|---|---|
| LAYOUT | 管理布局（新建、删除、复制、重命名） | 创建多版图纸、备份布局 |
| PAGESETUP | 设置打印参数（纸张、比例、方向等） | 规范化图纸输出、批量打印 |
| MVIEW | 创建和管理视口（矩形、多边形、拆分） | 多角度展示图形、局部放大 |
| -VPORTS | 创建非矩形视口 | 复杂区域显示、特殊布局需求 |
| VP | 锁定视口比例、调整视口显示 | 防止视口比例变化、控制显示效果 |
| VISKEEPER | 设置视口视觉样式 | 线框图与渲染图同时展示 |
| LAYER | 控制图层在视口中的可见性 | 不同视口显示不同图层内容 |
| -DIMSTYLE | 创建布局标注样式、调整标注比例 | 布局空间标注标准化 |
在使用布局命令时,还需要注意一些常见问题，当视口内的图形显示比例不正确时，应检查“MVIEW”命令中的“锁定”选项是否启用，或使用“ZOOM”命令中的“比例”选项调整显示比例，如果打印时出现图形偏移或缺失，可能是“PAGESETUP”中的打印区域设置不当，需要重新定义打印区域或选择“窗口”选项手动选择打印范围。
相关问答FAQs：
-
问：为什么在布局空间中调整视口大小时，图形比例会发生变化？
答：这通常是因为视口的比例未锁定，可以通过双击进入视口内部，在命令行输入“ZOOM”后选择“1/XP”或“XP/1”选项设置显示比例，然后退出视口，选中视口边框，右键选择“显示锁定”→“是”，即可锁定视口比例，避免后续调整大小时改变图形显示比例。 -
问：如何在布局空间中创建多个不同比例的视口？
答：首先使用“MVIEW”命令创建多个矩形视口，然后双击进入每个视口内部，使用“ZOOM”命令中的“比例”选项设置不同的显示比例（如输入“1/50”表示1:50比例），退出视口后，通过“特性”面板（Ctrl+1）可以查看和修改每个视口的“标准比例”或“自定义比例”，确保各视口显示比例符合设计需求。
