UG11作为西门子PLM软件的经典版本,其丰富的命令体系为三维建模、工程设计和制造加工提供了高效工具，掌握核心命令的使用方法，能显著提升设计效率与精度，以下从常用功能模块出发，详细解析UG11中的典型命令及其应用场景。

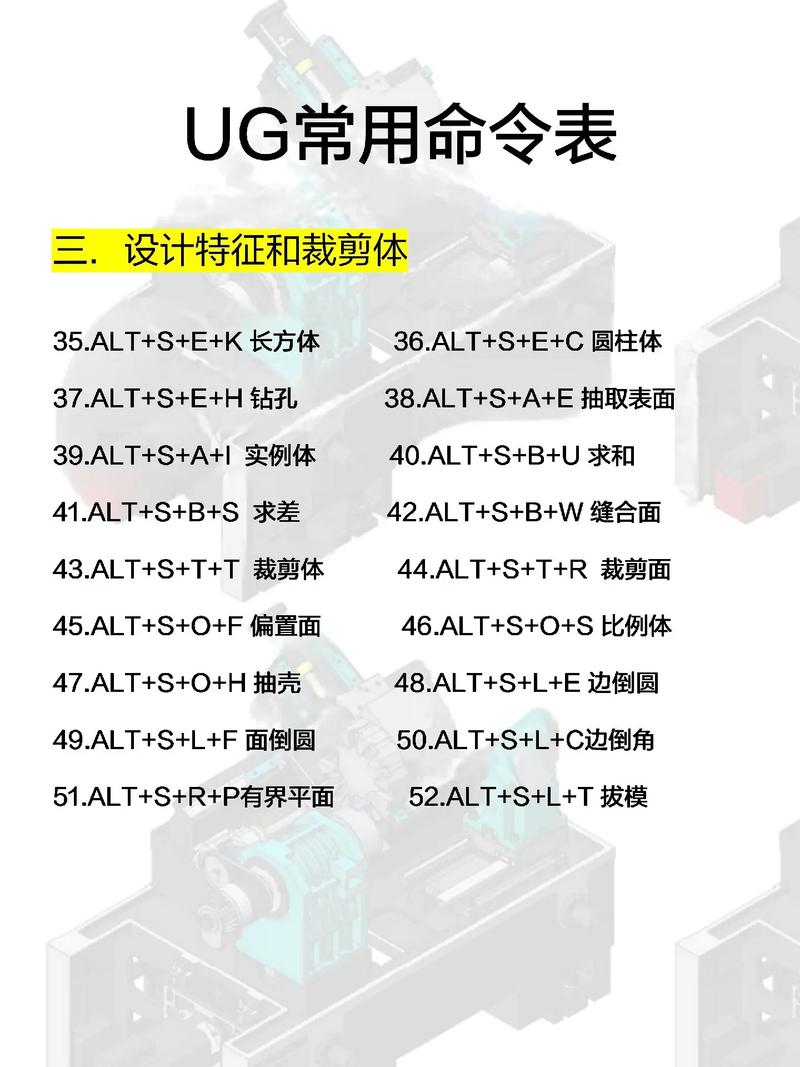

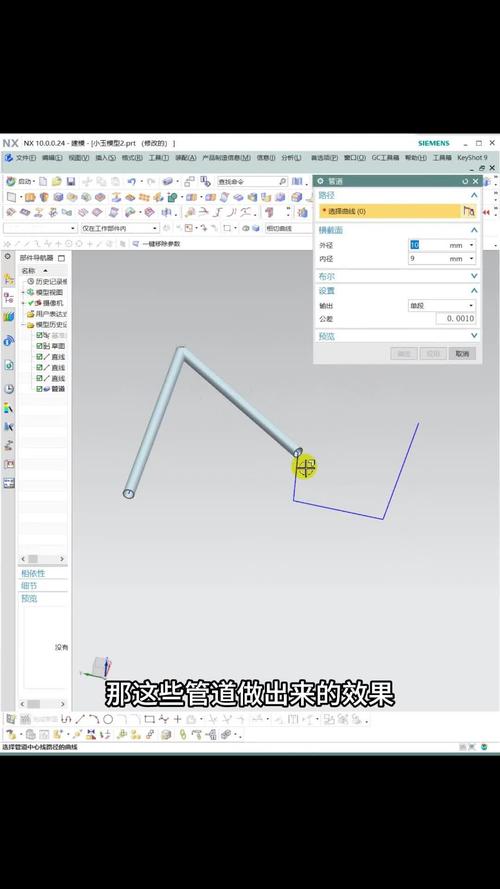

在建模模块中,基础实体创建命令是设计的起点。“拉伸”命令可将二维截面沿指定方向延伸为三维实体，支持布尔运算、拔模角和偏置等参数，适用于创建规则零件如轴类、板类结构；“旋转”命令通过绕轴线旋转截面生成回转体，常用于齿轮、法兰等对称零件；“扫掠”命令则引导截面沿路径曲线移动，可生成复杂形状如弹簧、弯管。“孔”“边倒角”“倒斜角”等修饰命令能快速完成零件细节处理，孔”命令提供简单孔、沉头孔等多种类型，并可精准定位。
特征编辑命令对模型优化至关重要。“参数化编辑”允许实时修改特征尺寸和位置，模型将自动更新；“删除与抑制”可暂时移除不需要的特征，简化模型显示；“阵列特征”包括线性阵列和圆形阵列，能快速生成多个相同特征，如螺栓孔布局，对于复杂曲面，“通过曲线网格”命令通过两组曲线定义曲面形状，适用于汽车覆盖件等流线型设计；“N边曲面”则能填充任意边界，填补曲面缺口。
装配模块中,“添加组件”命令将零件导入装配环境，支持绝对定位和配对定位两种方式；“配对”命令通过对齐、重合、同心等约束关系确定零件相对位置，实现组件精确装配；“爆炸图”命令可直观展示组件内部结构，便于分析和展示，在工程图模块，“基本视图”命令根据三维模型生成主视图、俯视图等投影视图；“剖视图”命令通过剖切平面展示零件内部结构，支持全剖、半剖和局部剖；“尺寸标注”命令能自动添加尺寸公差，并符合国标或国际标准。
数控加工模块中,“平面铣”命令用于加工平面和侧面，支持多种切削策略；“型腔铣”适用于复杂曲面粗加工，通过切削层控制余量；“固定轴轮廓铣”则用于精加工曲面，驱动方式和刀轴参数可灵活设置，后处理命令“后处理器构造器”能将刀轨文件转换为特定机床可识别的NC代码，确保加工精度。
以下为UG11常用命令功能速查表：
| 模块 | 命令名称 | 主要功能 | 典型应用场景 |
|---|---|---|---|
| 建模模块 | 拉伸 | 二维截面延伸为三维实体 | 轴类、板类零件创建 |
| 建模模块 | 旋转 | 截面绕轴线生成回转体 | 齿轮、法兰等对称零件 |
| 装配模块 | 配对 | 通过约束确定零件相对位置 | 组件装配与精度调整 |
| 工程图模块 | 剖视图 | 展示零件内部结构 | 复杂零件内部尺寸标注 |
| 数控加工模块 | 型腔铣 | 复杂曲面粗加工 | 模具型腔开槽 |
相关问答FAQs
Q1：UG11中如何快速修改已创建特征的参数？
A1：在“部件导航器”中找到对应特征，右键选择“编辑参数”或直接双击特征，在弹出的对话框中修改尺寸、位置等参数，点击“确定”后模型将自动更新，若需修改多个特征，可使用“编辑位置”命令调整定位尺寸，或通过“特征重排序”改变特征生成顺序。
Q2：在装配环境中，如何检查零件之间的干涉？
A2：点击“分析”菜单下的“简单干涉”或“干涉检查”命令，选择需要检查的组件对，系统将高亮显示干涉区域并提供干涉体积报告，对于复杂装配，可使用“动态干涉检查”功能，在移动组件时实时检测干涉，便于调整装配位置。
