CAD线条变粗命令是什么?

在CAD软件中,线条粗细的调整是绘图过程中常见的操作,尤其在进行工程制图、建筑平面图或机械设计时,不同粗细的线条能够清晰区分图形的主次关系,如轮廓线、中心线、尺寸线等,以下是关于CAD线条变粗命令的详细说明,涵盖多种方法、适用场景及操作步骤,帮助用户高效完成绘图任务。

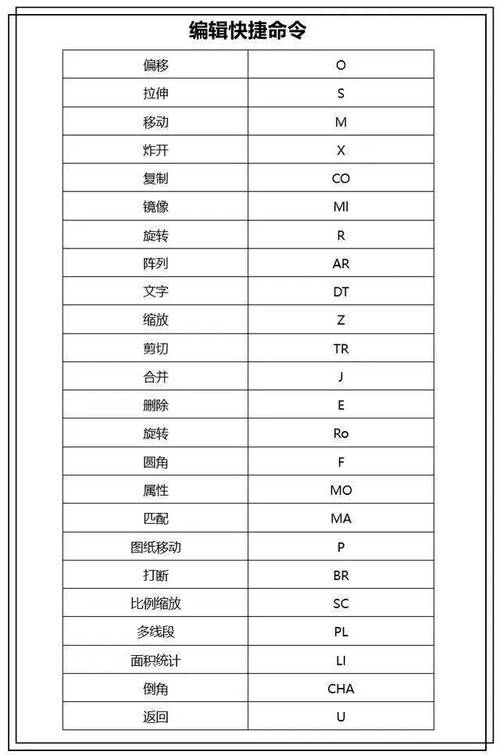

CAD线条变粗命令是什么?-图1
(图片来源网络,侵删)

通过图层管理控制线条粗细

图层是CAD中管理图形元素的核心工具,通过设置图层的线宽属性,可以批量控制该图层上所有线条的粗细,这是最常用且推荐的方法,尤其适合复杂图形的批量修改。

操作步骤:

  1. 打开图层特性管理器:在命令行输入LAYER(或快捷键LA),按回车键,弹出“图层特性管理器”对话框。
  2. 选择或创建图层:若需修改现有图层,直接选中目标图层;若需新建图层,点击“新建图层”按钮,输入图层名称(如“轮廓线”“中心线”)。
  3. 设置线宽:在目标图层的“线宽”列,点击默认线宽(通常为“默认”0.25mm),弹出“线宽”对话框,选择合适的线宽值(如0.3mm、0.5mm、1.0mm等),点击“确定”。
  4. 应用图层:将需要加粗的线条切换至对应图层(选中线条后,在“图层”工具栏中选择目标图层),或直接在目标图层上绘制新线条。

优点:

  • 批量修改:只需调整图层线宽,该图层上所有线条同步更新,避免逐条修改的繁琐。
  • 规范性:符合工程制图标准,便于统一管理不同类型的线条(如粗实线表示可见轮廓,细实线表示尺寸线)。

注意事项:

  • 线宽显示需与“线宽”开关配合:在CAD界面底部状态栏,确保“线宽”按钮处于启用状态(通常为高亮显示),否则线条在绘图区可能显示为统一细线(但打印时会按实际线宽输出)。

直接修改对象线宽

若仅需对个别线条进行粗细调整,可绕过图层,直接设置单个对象的线宽属性。

操作步骤:

  1. 选择对象:使用鼠标框选或单击需要修改的线条(可多选)。
  2. 打开特性面板:按Ctrl+1快捷键,或右键选中线条后选择“特性”,弹出“特性”选项板。
  3. 修改线宽:在“特性”选项板中,找到“常规”选项下的“线宽”属性,点击下拉菜单,选择目标线宽值(如“0.50毫米”)。
  4. 确认修改:关闭“特性”选项板,按Esc键取消选择,线条粗细即时更新。

适用场景:

  • 临时调整:对图层划分不明确或仅需局部修改的图形。
  • 特殊标注:如强调某条关键轮廓线或辅助线。

缺点:

  • 不利于批量管理:若后续需统一调整,需逐个对象修改,效率较低。
  • 图层混乱:若未将对象归入对应图层,可能导致图形结构混乱。

通过多段线(PLINE)命令绘制粗线条

对于需要自定义线宽的线条(如非标准粗细的箭头、加粗边框),可使用多段线命令,通过设置“宽度”参数直接绘制粗线条。

操作步骤:

  1. 输入命令:在命令行输入PLINE(或快捷键PL),按回车键。
  2. 指定起点:在绘图区单击确定多段线起点。
  3. 设置宽度:命令行提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]”:输入W,按回车键。
  4. 输入线宽值:根据提示输入“起点宽度”(如10)和“端点宽度”(如10),按回车键(若需渐变粗细,可设置不同值)。
  5. 绘制线条:依次单击多段线的各个转折点,完成后按回车键结束命令。

优点:

  • 灵活性高:可绘制任意宽度的连续线条,包括起点和端点宽度不同的渐变线条。
  • 适合特殊图形:如绘制宽边框、粗箭头或填充区域轮廓。

注意事项:

  • 多段线是一个整体对象,无法直接通过“分解”(EXPLODE)命令恢复为普通线条(分解后宽度将变为0)。
  • 修改已有多段线宽度:选中多段线,通过“特性”选项板调整“宽度”参数。

通过“线型比例”调整虚线/点划线的粗细

若线条为虚线、点划线等非连续线型,其视觉“粗细”不仅受线宽影响,还与“线型比例”(LTSCALE)相关,比例过小会导致线型密集,视觉上变细;比例过大会导致线型稀疏,视觉上变粗。

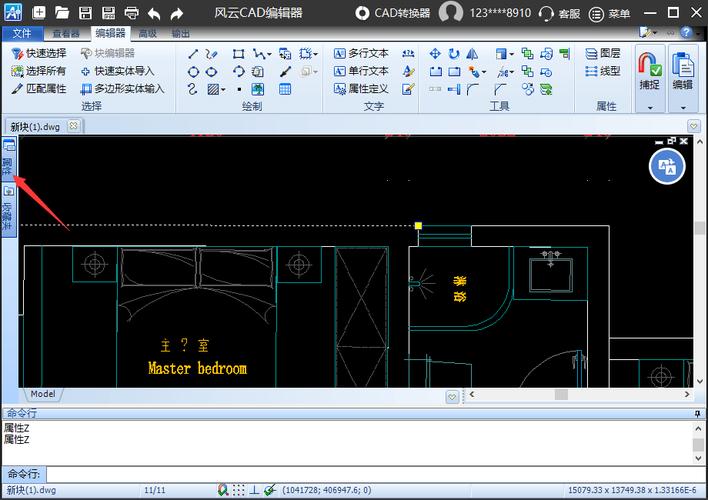

CAD线条变粗命令是什么?-图2
(图片来源网络,侵删)

操作步骤:

  1. 打开线型比例设置:命令行输入LTSCALE,按回车键。
  2. 输入比例值:根据提示输入新的比例因子(如默认值为1,可尝试输入2、5等增大比例,或0.5减小比例),按回车键。
  3. 重生成图形:输入REGEN命令,更新显示效果。

适用场景:

  • 调整非连续线型的疏密程度,间接影响视觉粗细,而非实际线宽。

注意事项:

  • 线型比例仅影响线型的显示间距,不改变线条的实际打印宽度,若需同时调整粗细,需结合线宽设置。

打印与显示的线宽控制

CAD中的线宽显示可能与实际打印效果存在差异,需注意以下设置:

  1. 显示比例:在“选项”对话框(命令OPTIONS)的“显示”选项卡中,调整“显示精度”或“布局元素”中的“线宽设置”,可优化屏幕显示效果。
  2. 打印样式表:通过“打印样式表”(.ctb或.stb文件)可统一控制不同图层的打印线宽,确保出图时线条粗细符合标准。

不同CAD版本的命令差异

  • AutoCAD:上述方法均适用,其中图层线宽、对象特性、多段线宽度为通用功能。
  • 浩辰CAD、中望CAD等国产CAD:操作逻辑与AutoCAD基本一致,命令名称(如LAYERPLINE)和快捷键相同,可参照使用。

相关问答FAQs

Q1:为什么设置了图层线宽后,绘图区线条仍然显示为细线?

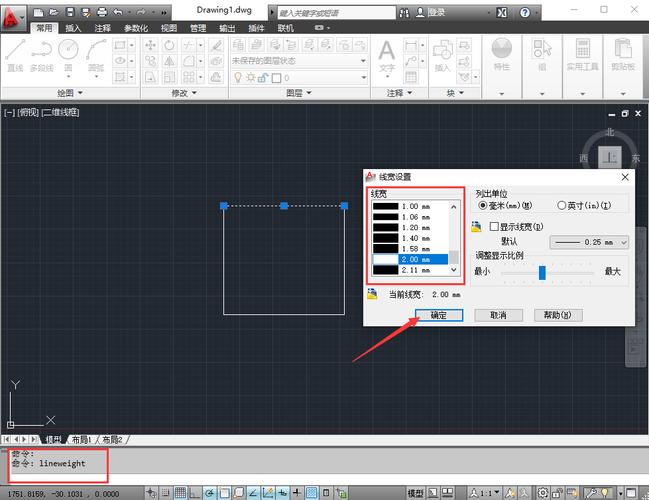

A:可能原因有两个:一是界面底部的“线宽”开关未启用(点击状态栏的“线宽”按钮使其高亮);二是当前视图比例过大或过小,导致线宽显示不明显,可通过以下方法解决:① 确保线宽开关开启;② 输入REGEN命令重生成图形;③ 调整“线宽设置”(命令LWDISPLAY),勾选“显示线宽”并调整默认值。

Q2:如何将普通线条快速转换为多段线以调整宽度?
A:使用“编辑多段线”(PEDIT)命令即可将普通线条(直线、圆弧等)转换为多段线并调整宽度,操作步骤:① 输入PEDIT命令,选择目标线条;② 输入Y确认将其转换为多段线;③ 输入W设置宽度,输入起点和端点宽度值;④ 按回车键确认,转换后,线条将作为一个整体对象,可通过“特性”选项板进一步修改宽度。

CAD线条变粗命令是什么?-图3
(图片来源网络,侵删)
