在CAD软件中，线的绘制是最基础也是最核心的操作之一，掌握相关的命令能够帮助用户高效完成各类图形设计，CAD中关于线的命令不仅包括直线的基本绘制，还涵盖了多种特殊线条的创建、编辑及管理功能，以下将从基础命令、扩展命令、编辑技巧及实用案例等方面详细解析CAD线的相关命令。
基础直线绘制命令
LINE（直线）
这是最常用的绘制命令，用于创建一系列连续的直线段，执行路径包括：在命令行输入“L”或“LINE”→指定起点→指定下一点→按Enter键结束，通过输入“C”可闭合图形，输入“U”可撤销上一步操作，LINE命令支持动态输入（DYN）,可直接输入长度和角度值来精确控制线条方向。
XLINE（构造线）
用于绘制无限长的参考线，常作为辅助线，命令执行方式：输入“XL”→选择“水平（H）”“垂直（V）”“角度（A）”或“二等分（B）”等选项→指定通过点，构造线不会被打印,可通过图层管理控制显示状态。
多段线与特殊线条命令

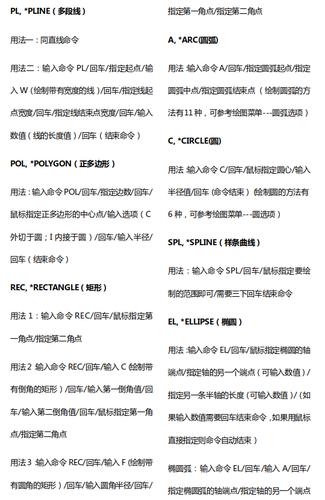

PLINE（多段线）
多段线是由多个直线段或圆弧段组成的单一对象，具有统一的宽度特性，命令操作：输入“PL”→指定起点→设置宽度（W选项）→绘制直线或圆弧（A选项），多段线的优势在于可整体编辑，例如统一修改宽度、拟合曲线（FIT选项）或转换为样条曲线（SPLINETYPE系统变量）。
SPLINE（样条曲线）
用于绘制平滑的自由曲线，适用于机械轮廓、地形图等场景，命令步骤：输入“SPL”→指定多个控制点→选择“闭合（C）”或“公差（T）”调整平滑度，样条曲线可通过“特性”面板修改阶数（默认为3阶）,阶数越高曲线越平滑但计算量越大。
RAY（射线）
从指定点出发向单方向无限延伸的线条，常用于投影辅助线，命令输入“RAY”→指定起点→指定通过点,可连续绘制多条起点相同的射线。
多线与复合线条命令
MLINE（多线）

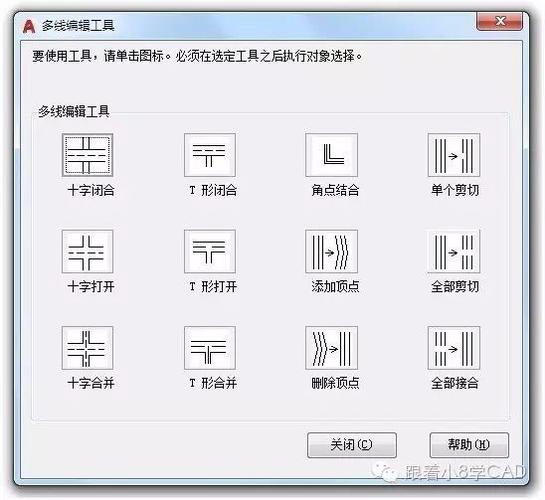

用于绘制多条平行线（如建筑墙线），可自定义样式和数量，命令执行：输入“ML”→设置比例（S，控制线间距）、样式（ST，加载新样式）→指定起点，多线样式通过“格式”→“多线样式”管理，可设置封口形式（直线、弧形）和背景填充。
BOUNDARY（边界）
通过封闭区域创建多段线或面域，操作路径：输入“BO”→选择“拾取点”→在封闭区域内点击→生成边界线，该命令可忽略内部孤岛,适用于快速提取复杂轮廓。
线条编辑与优化命令
TRIM（修剪）与 EXTEND（延伸）
TRIM用于剪切线条超出边界的部分，命令输入“TR”→选择剪切边→点击要修剪的对象；EXTEND则将线条延伸至指定边界，输入“EX”→选择边界边→点击要延伸的对象，两者均支持“栏选（F）”和“窗交（C）”模式批量操作。
BREAK（打断）与 JOIN（合并）
BREAK将线条分为两段或删除部分，输入“BR”→选择对象→指定第二点（输入“F”可重新选择第一点）；JOIN将相连的线段合并为多段线，输入“J”→选择源对象→选择要合并的对象。
FILLET（圆角）与 CHAMFER（倒角）
FILLET用圆弧连接两条直线，输入“F”→设置半径（R）→选择两条线；CHAMFER则添加倒角，输入“CHA”→设置距离（D）→选择两条线，两者均支持“多段线（P）”选项对整体进行编辑。
实用技巧与注意事项
- 精确绘图：结合“对象捕捉（F3）”和“极轴追踪（F10）”，可确保线条端点对齐或角度精确。
- 图层管理：通过不同图层区分线条类型（如轮廓线、辅助线），便于控制显示和打印。
- 快捷键：熟练使用L（直线）、PL（多段线）、O（偏移）、M（移动）等快捷键可提升效率。
- 块定义：将重复使用的线条组合（如门窗符号）定义为块（BLOCK）,减少重复绘制工作。
应用场景示例
| 场景 | 推荐命令 | 操作要点 |
|---|---|---|
| 机械零件轮廓 | LINE + FILLET | 用直线绘制基本轮廓，圆角处理转角处 |
| 建筑平面图 | MLINE + TRIM | 多线绘制墙体，修剪门窗开口 |
| 地形等高线 | SPLINE + GRADIENT | 样条曲线绘制等高线，添加渐变填充表现地形起伏 |
相关问答FAQs
Q1：如何将多条独立的直线合并为一条多段线？
A1：使用“PEDIT”命令，输入“PE”→选择任意一条直线→系统提示“是否将其转换为多段线？”，输入“Y”→选择“合并（J）”→框选所有需要合并的直线→按Enter键完成合并，注意：合并前需确保线条端点精确重合，否则可先用“倒角（CHA）”距离为0的方式连接端点。
Q2：样条曲线和普通多段线拟合曲线有什么区别？
A2：样条曲线（SPLINE）是通过数学方程生成的平滑曲线，控制点数量少且曲线更自然，适用于复杂曲面；而多段线拟合曲线（PLINE→拟合选项）是由多个直线段逼近的曲线，控制点灵活但精度较低，样条曲线可编辑控制点调整形状，而拟合曲线只能通过调整顶点间接修改，机械设计中常用样条曲线,而简单轮廓可用多段线拟合以提高编辑效率。
