在CAD软件中,区域显示命令是提升绘图效率和准确性的关键工具,主要用于控制图形在视口中的可见范围、显示比例及视觉样式,帮助用户快速聚焦特定设计区域并优化查看效果,以下从核心命令、操作步骤、应用场景及注意事项等方面展开详细说明。

核心区域显示命令及功能

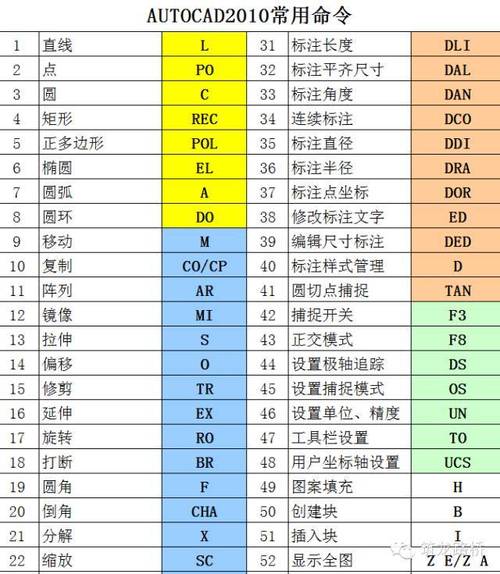

CAD中常用的区域显示命令包括“视图”(VIEW)、“视口”(VIEWPORTS)、“缩放”(ZOOM)系列及“视觉样式”(VSCURRENT),具体功能如下:
命令名称 | 命令输入 | 核心功能 | 适用场景 |
---|---|---|---|
视图管理 | VIEW/V | 保存、恢复、命名视图,固定特定显示状态 | 复杂图纸中快速切换不同区域或细节视图 |
视口创建 | VPORTS | 创建多个浮动视口,独立控制各视口显示 | 布局空间中多角度展示模型(如主视图+俯视图) |
窗口缩放 | ZOOM/W | 通过矩形窗口选择区域,放大显示细节 | 局部修改尺寸、检查连接部位等精细化操作 |
范围缩放 | ZOOM/E | 自动调整显示比例,包含所有图形对象 | 快速查看全图布局,避免遗漏元素 |
视觉样式 | VSCURRENT | 切换线框、隐藏、真实等显示样式 | 预览模型效果、检查曲面或实体结构 |
区域显示命令的操作步骤
以“窗口缩放”和“视图管理”为例,说明具体操作流程:
-
窗口缩放(ZOOM/W)
- 输入命令
ZOOM
,按回车键确认; - 输子命令
W
(Window),按回车键; - 在绘图区拖拽鼠标绘制矩形框,框选目标区域;
- 系统自动将框选内容放大至视口中心,细节清晰可见。
- 输入命令
-
视图保存与调用(VIEW/V)

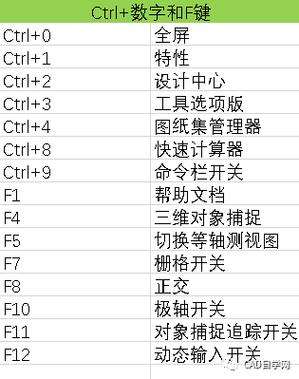

(图片来源网络,侵删)- 调整至目标显示状态(如特定放大比例或角度);
- 输入命令
VIEW
,打开“视图管理器”对话框; - 点击“新建”,输入视图名称(如“剖面细节”),勾选“替代默认视图”;
- 需要时再次输入
VIEW
,选择已保存视图名称并“置为当前”,快速恢复显示状态。
高级应用技巧
- 动态视口控制:在布局空间中使用
VPORTS
创建视口后,双击进入视口模型状态,可独立执行ZOOM
或PAN
(平移)命令,不影响其他视口显示。 - 与图层关联:结合“图层隔离”(LAYISO)命令,仅显示选中区域的图层,再通过
ZOOM/W
聚焦细节,避免干扰元素。 - 三维视图优化:在三维建模中,使用
ZOOM/E
后切换视觉样式(如“概念”或“真实”),可快速检查模型表面瑕疵或干涉区域。
注意事项
- 性能影响:过多浮动视口或高分辨率视觉样式(如“真实”)可能降低大型文件运行速度,建议非必要视口及时冻结。
- 比例协调:布局空间中,若视口显示比例异常(如文字过大),需通过“视口比例”列表调整,或使用
ZOOM/XP
按比例缩放。 - 视图边界:保存视图时需确保目标区域完全包含在当前视口内,否则恢复视图时可能显示空白。
相关问答FAQs
Q1:如何将CAD中的特定区域保存为独立图片,便于其他软件调用?
A:可通过“输出”功能实现:首先使用ZOOM/W
聚焦目标区域,然后输入命令EXPORT
,选择文件格式(如JPG/PNG),设置分辨率后保存,若需保留矢量信息,可选择PDF格式,确保图形可编辑性。
Q2:在布局空间中,为什么部分视口的区域显示不全,而其他视口正常?
A:通常由视口比例或边界设置导致,双击问题视口进入模型状态,输入ZOOM/E
确保全图显示,然后通过“视口比例”下拉菜单选择匹配的打印比例(如1:100),若仍不完整,检查视口边界是否被其他图形遮挡,使用MOVE
命令调整位置即可。
