在CAD软件中,统计线段长度是绘图过程中常见的操作需求，无论是工程制图、建筑设计还是机械设计，准确快速地获取线段总长度或各线段长度信息都至关重要，CAD提供了多种命令和方法来实现这一功能，下面将详细介绍常用的统计线段长度的命令及其操作步骤、注意事项和适用场景。
最基础的统计线段长度的命令是LIST和DIST。DIST命令主要用于测量两点之间的距离，即单条线段的长度，执行该命令后，命令行会提示“指定第一点”和“指定第二点”，用户分别选取线段的两个端点，即可在命令行中查看该线段的长度、角度以及坐标差等信息，这种方法适用于单独测量某一条线段的长度，但如果需要统计多条线段的总长度，则需逐条测量并手动累加，效率较低，而LIST命令可以列出选定对象的详细信息，包括线段的长度、图层、颜色等属性，用户只需选中需要统计的线段，输入LIST命令，在文本窗口中即可查看每条线段的长度数据，但同样需要手动计算总和。

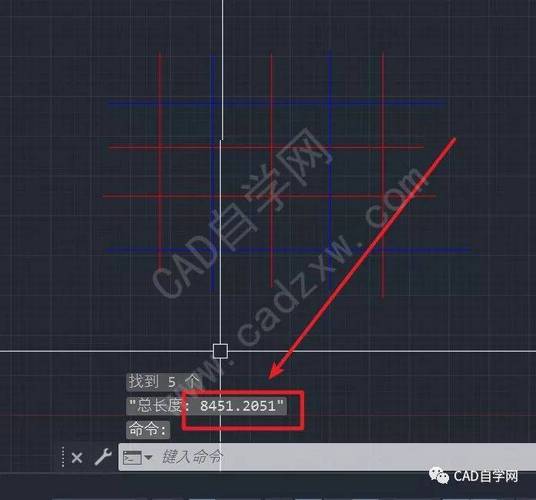

对于需要批量统计多条线段总长度的情况,LENGTHEN命令（快捷键LEN）是一个实用的工具，该命令主要用于修改对象的长度，但其“增量”或“总计”选项可以帮助用户快速计算总长度，具体操作步骤为：输入LENGTHEN命令，选择“总计（T）”选项，然后框选所有需要统计的线段，命令行会显示这些线段的总长度，需要注意的是，LENGTHEN命令在统计总长度时，会将所有选中线段的长度相加，包括圆弧等曲线对象（若曲线对象被选中，则显示其弧长），该命令在统计过程中不会改变对象的实际长度，仅作为计算工具使用。
更高效的方法是使用AREA命令结合“对象（O）”选项来统计线段总长度，虽然AREA命令主要用于计算面积，但通过巧妙设置，可以实现线段长度的累加，操作步骤如下：输入AREA命令，选择“对象（O）”选项，然后依次单击每条需要统计的线段，命令行会实时显示当前选中线段的总长度，这种方法的优势在于可以逐条选择线段，并实时查看累加结果，避免手动计算的误差，但需要注意的是，AREA命令在统计时，会将每条线段作为独立对象计算，若线段为多段线（PLINE）的一部分，则需先使用“分解（X）”命令将其拆分为单独的线段。
对于复杂的图纸或需要定期统计的场景,块属性和表格功能结合使用可以实现更智能的统计，用户可以将每条线段定义为带属性的块，将长度值作为属性内容，然后通过“属性提取”功能将所有块的长度属性提取到表格中，最后对表格中的数值进行求和，这种方法虽然设置步骤较多，但一旦完成，后续修改或更新数据时会非常方便，尤其适用于需要频繁统计长度的大型项目。
AutoLISP自定义函数也是高级用户常用的方法，通过编写简单的LISP程序，可以一键统计选中线段的总长度，并将结果直接显示在命令行或图纸上，以下是一个简单的LISP代码示例：
(defun c:sumlen (/ ss n len total)
(setq ss (ssget '((0 . "LINE"))))
(setq n 0 total 0.0)
(repeat (sslength ss)
(setq len (cdr (assoc 40 (entget (ssname ss n)))))
(setq total (+ total len))
(setq n (1+ n))
)
(alert (strcat "总长度为：" (rtos total 2 2)))
(princ)
)
将此代码加载到CAD中后,输入SUMLEN命令即可选中线段并自动计算总长度，这种方法灵活性高，可根据需求定制统计逻辑，但需要一定的编程基础。
在实际操作中,选择合适的命令取决于统计的具体需求，若仅需测量单条线段，DIST命令最为便捷；若需批量统计多条线段的总长度，LENGTHEN或AREA命令效率更高；对于复杂项目或需要自动化统计的场景，块属性提取或LISP程序则是更优选择，需要注意的是，在统计前应确保线段为独立对象，避免多段线、块等复杂对象导致统计错误，CAD版本差异可能导致命令选项略有不同，建议用户根据所用软件版本调整操作步骤。
相关问答FAQs：
-
问：为什么使用AREA命令统计线段长度时，部分线段未被计入？
答：这种情况通常是因为选中的对象并非独立的“LINE”线段，若线段是多段线（PLINE）的一部分，或属于块（BLOCK）内的对象，直接使用AREA命令的“对象（O）”选项可能无法正确识别，解决方法是先使用“分解（X）”命令将多段线或块分解为独立线段，然后再进行统计，确保选择时准确选中线段，避免遗漏。 -
问：如何快速统计当前图层上所有线段的总长度？
答：可以通过“快速选择”功能筛选当前图层的所有线段，再结合AREA或LENGTHEN命令统计，具体步骤为：输入“QSELECT”命令，在“应用到”下拉菜单中选择“整个图形”，“对象类型”选择“直线”，“特性”选择“图层”，“运算符”选择“=等于”，“值”选择目标图层名称，点击“确定”后即可选中该图层所有线段，随后使用AREA命令，选择“对象（O）”选项，框选所有选中线段，命令行将显示总长度。
