在CAD软件中,将图形对象转换为块（Block）是提高绘图效率、优化文件结构和实现复用的重要操作，块是由一个或多个图形对象组成的集合，可以作为单一对象进行插入、编辑和管理，掌握CAD转换为块的相关命令和操作流程，能显著提升设计工作的规范性和效率，以下将从命令调用、操作步骤、注意事项及实际应用等方面详细说明。

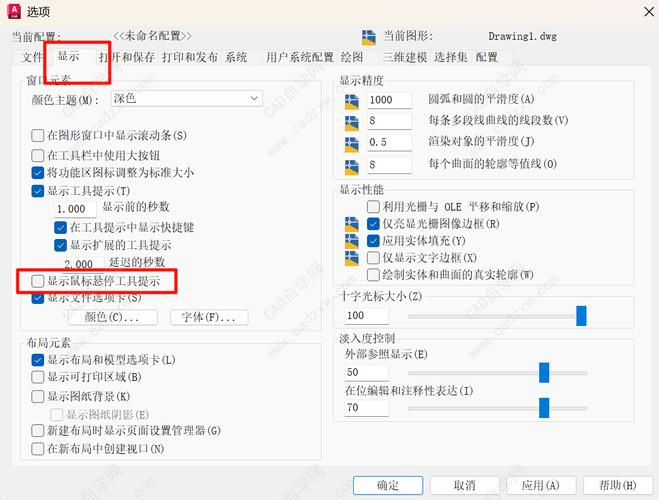

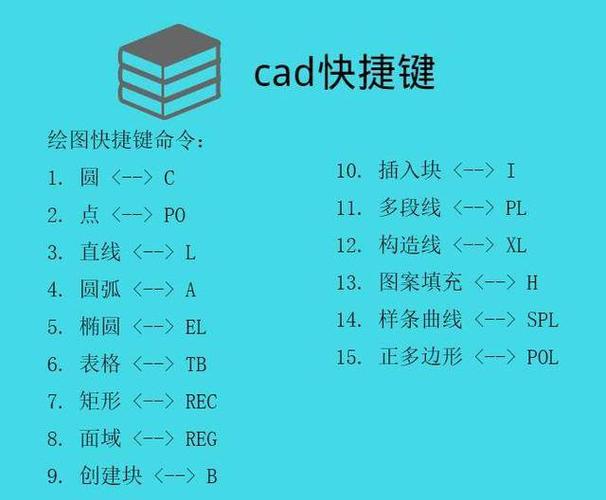

在CAD中,将图形转换为块主要通过“BLOCK”命令（快捷键“B”或“ALT+B”）实现，此外还有“WBLOCK”命令用于创建外部块，以及“ATTDEF”命令用于定义块属性，以“BLOCK”命令为例，其操作流程分为三步：对象选择、基点定义和块命名，执行命令后，系统会弹出“块定义”对话框，用户需在此设置块名称、选择基点、指定对象及设置块单位，基点是插入块时的参照点，通常选择图形的特征点（如端点、圆心），以便于后续定位；对象选择需框选需转换为块的图形，并可选择“保留”（原对象保留）、“转换为块”（原对象自动转为块）或“删除”（原对象删除）三种处理方式，块名称需唯一且便于识别，建议使用有意义的命名规则，如“轴承-6204”“螺栓-M10×50”等，避免使用默认名称如“块1”“块2”，单位设置则决定了块插入时的缩放比例，若选择“毫米”，插入时将以1:1比例对应当前图形单位。

对于需要跨文件使用的块,需使用“WBLOCK”命令（快捷键“W”）创建外部块，执行命令后，弹出“写块”对话框，需选择源对象（可以是现有块、整个图形或选定的对象）、指定保存路径和文件名，并设置基点，外部块以“.dwg”格式独立保存，可被其他CAD文件调用，适合标准化零部件或常用符号的存储，将标题栏、明细表等通用图形保存为外部块后，在不同项目中插入时无需重复绘制，且修改外部块文件后，所有插入的块可通过“重定义”同步更新，确保一致性。

在实际操作中,需注意以下细节：一是块内的图层管理，块中的对象继承当前图层的特性，若原对象在“0”层且颜色、线型为“随层”，插入块时将自动适应当前图层的设置；若设置了固定特性，插入块时将保持不变，建议将块内的对象统一归入“0”层，并使用“随层”特性，以保证插入后的灵活性，二是块嵌套问题，块内可以包含其他块，形成嵌套块，但嵌套层数不宜过深（一般不超过3层），否则会增加文件复杂度，影响编辑和插入效率，三是块编辑的灵活性，若需修改已定义的块，可使用“块编辑器”（命令“BEDIT”），在块编辑模式下修改对象、添加约束或动态参数，修改后保存可更新所有插入的块实例，对于外部块，需直接修改源文件并重新插入，或使用“重定义”功能更新当前文件中的块。

块属性（Attribute）是块的重要补充，通过“ATTDEF”命令可定义可编辑的文本信息，如零件编号、材料、规格等，属性定义需设置标记（如“NO”）、提示（如“输入零件编号”）、值（默认文本）及文字样式，创建块时需将属性与图形对象一同选中，插入块时系统会提示输入属性值，属性块常用于标题栏、明细表和符号标注，例如在插入“螺栓”块时，可自动弹出对话框输入“规格”“数量”等信息，实现参数化管理。

为更直观展示块定义的参数设置,以下以“BLOCK”命令的“块定义”对话框为例，说明主要参数的作用：

在实际工程中,块的应用场景广泛：在机械设计中，将标准件（如螺栓、轴承）定义为块，可快速装配总图；在建筑制图中，将门窗、家具定义为块，便于平面布局的调整；在电气设计中，将符号、端子定义为块，可简化电路图的绘制，通过合理使用块命令，不仅能减少重复劳动，还能通过块属性和动态块实现参数化设计，进一步提升绘图效率和质量。

相关问答FAQs
Q1: 如何将已创建的块分解为单个对象？
A: 在CAD中，插入的块默认为一个整体对象，若需编辑其内部元素，可使用“分解”命令（快捷键“X”），执行命令后选择块对象，即可将其分解为原始的图形对象和属性文本，但需注意，分解后块与原图形的关联性消失，若需修改块定义，建议通过“块编辑器”进行，而非分解后重新创建。

Q2: 为什么插入块时显示比例异常或位置偏移？
A: 块插入时的比例和位置问题通常与基点设置或单位有关，首先检查块定义时的基点是否合理，若基点选择不当（如选择在图形边缘而非特征点），插入时易导致偏移；其次确认“块定义”对话框中的“单位”与当前图形单位一致，若单位不匹配（如块单位为“米”，当前图形单位为“毫米”），插入时会出现过大或过小的比例，若插入时未指定缩放比例，系统默认使用1:1，需通过命令行输入“SCALE”或使用“对象捕捉”功能精确定位。
